Manusa Stk - entrematic PSL Retrofit Kit Montagehandbuch, Originalanweisungen

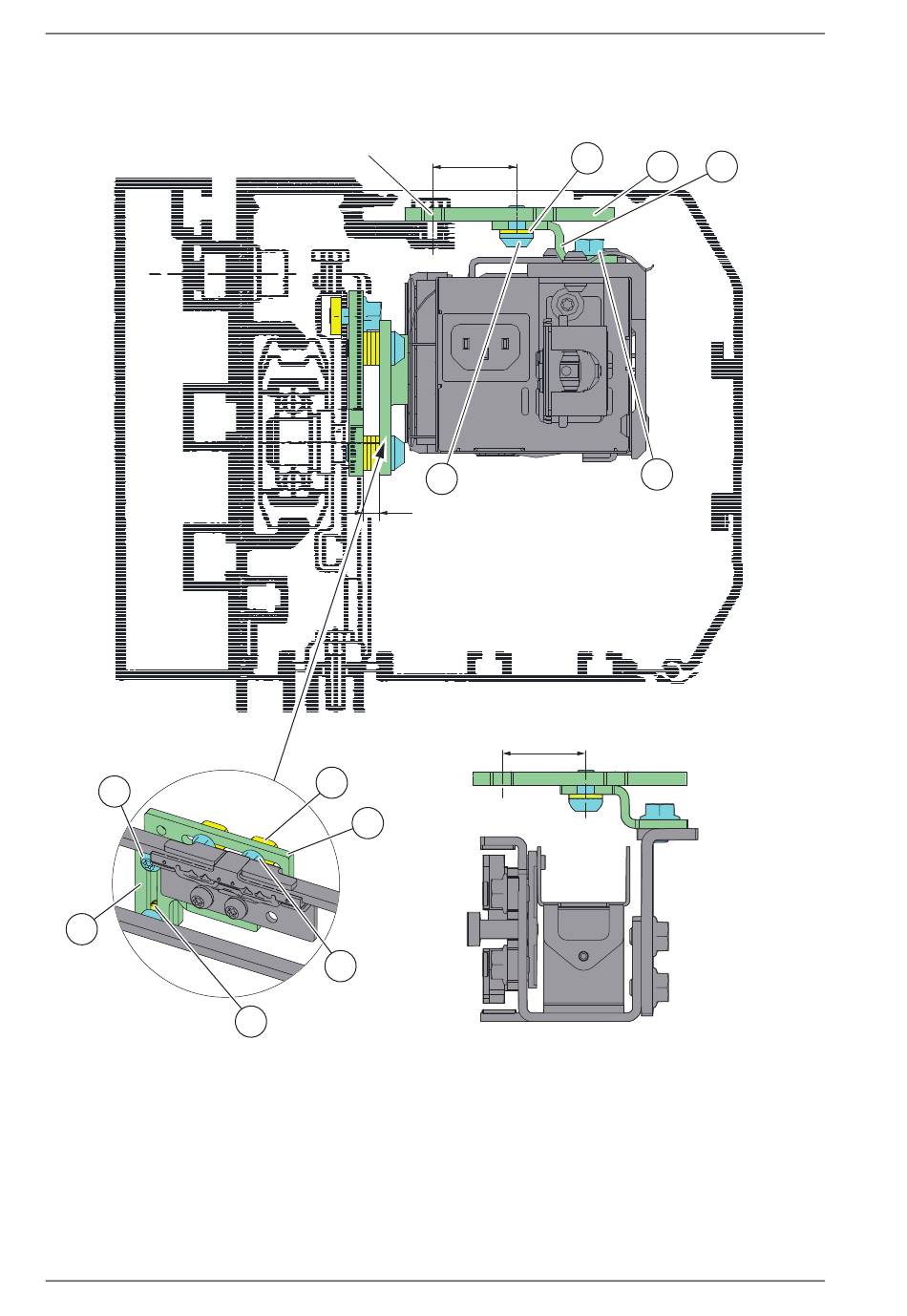

4 Montage der mechanischen Teile

Manusa STK

ISO 14583 (MRT-TT)
M6x16 FZB 8.8 (4x)
35
24
58
Original screws
and nuts (6x)
6
Square nut M6 (4x)
29
25
DIN 6921 (M6SF)
32
M6x12 FZB 8.8 (4x)
ISO 7089 (BRB)
14
6.4x12x1.5 FZB (16x)
Ausgabe vom 2020-03-12
ISO 7089 (BRB)
6.4x12x1.5 FZB (6x)
14
30
ISO 14583 (MRT-TT)
4
M6x10 FZB 8.8 (6x)
DIN 6921 (M6SF)
M6x8 FZB 8.8 (6x)
30
24 Anschlusswinkel
25 Winkel 1
27 Antriebsträger
28 Montagewinkel
27 28
11
