4 Montage der mechanischen Teile
4.2.13

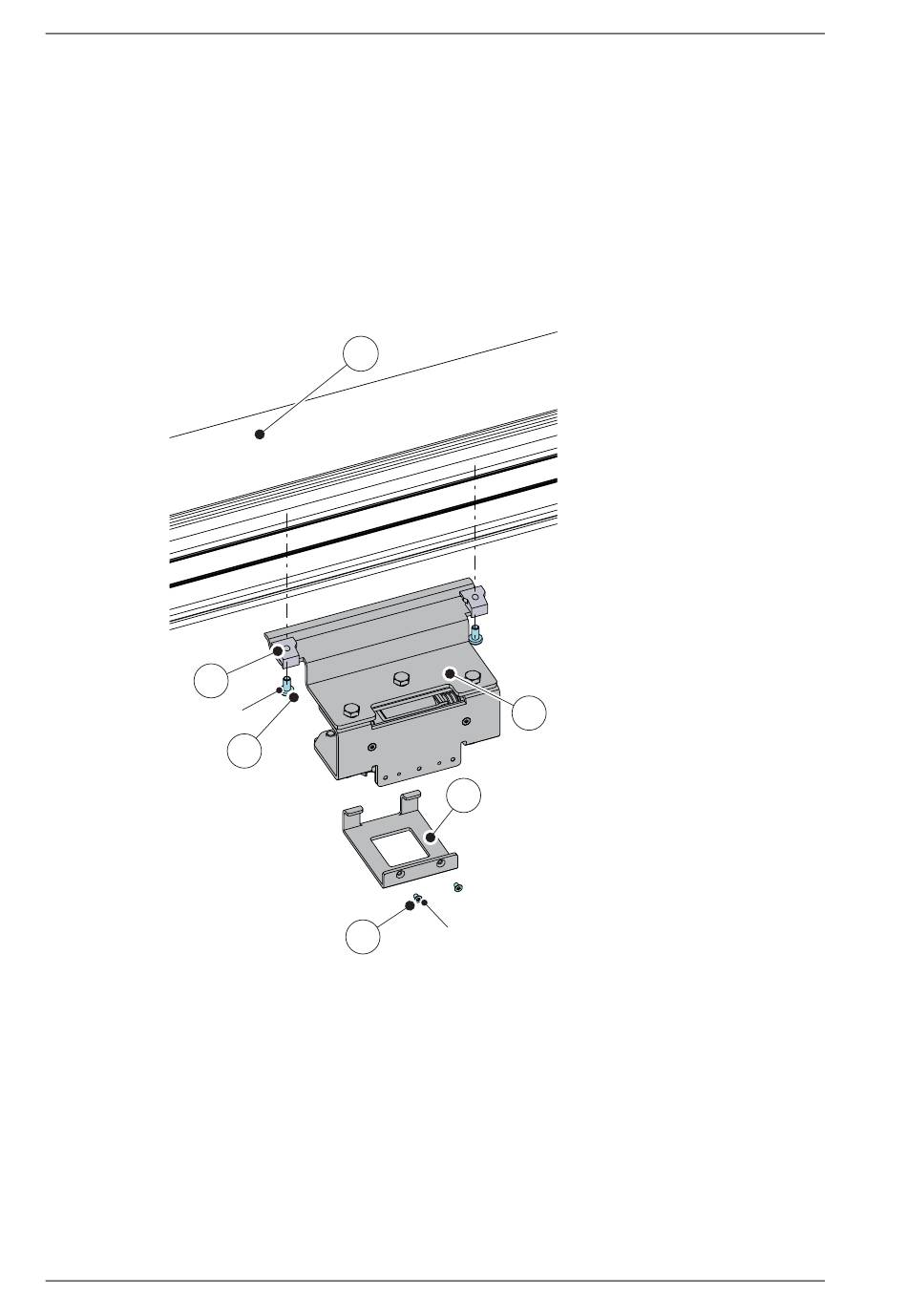

Installieren des Zahnriemenschlosses (optional)

a Die Muttern (11) mit den Schrauben (12) am Zahnriemenschloss (21) anbringen, die Schrauben
(12) aber noch nicht festziehen.
Das Zahnriemenschloss (21) in den Träger (2) heben. Dann die Schrauben (12) mit einem
Drehmoment von 6 Nm anziehen.
b Den Zahnriemen am Zahnriemenschloss (21) befestigen.
c Die Riemenführung (30) mit den Schrauben (60) am Zahnriemenschloss (21) befestigen.
11
M5x10 (2x)
96
2
12
60
M3x5 FZB (2x)
Ausgabe vom 2020-03-12
21
30
MFTS
11 Mutter: M5
12 Schraube: M5x10
21 Zahnriemenschloss
30 Riemenführung
60 Schraube:ISO 7046 (MFTS) M3x5
1018482-EMde-DE-3.0
