4 Montage der mechanischen Teile
4.2.10 Prüfen und Einstellen der Zahnriemenspannung
a Die Befestigungsschraube (32) lösen, aber nicht entfernen.
b Die Einstellschraube (33) in ihre äußerste Position drehen.
c Den Zahnriemen (18) durch Ziehen mit der Hand an der Umlenkrollen-Baugruppe (15) spannen.
Die Schrauben (12) mit einem Drehmoment von 6 Nm anziehen.

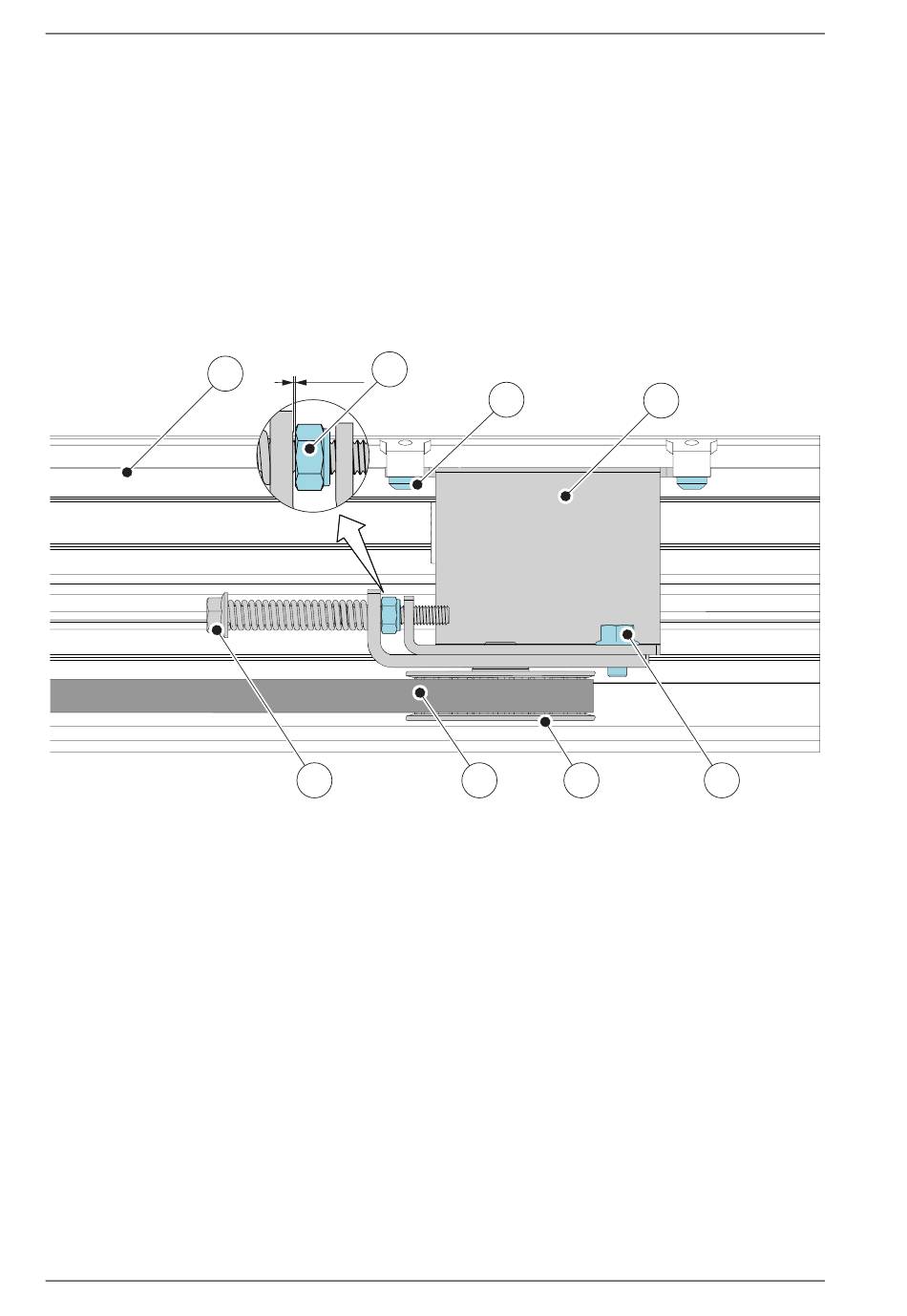

d Die Einstellschraube (33) festziehen, bis es eine Lücke von ca. 1-2 mm zwischen Kontermutter
(34) und Halterung gibt, jedoch nicht weiter (siehe Abbildung unten). Die Schraube nicht zu
weit eindrehen, weil sonst die Einstellschraube (33) die Umlenkrolle (31) beschädigen könnte.
e Die Befestigungsschraube (32) mit einem Drehmoment von 10 Nm anziehen.
Hinweis: An der Sicherungsmutter (34) keine Einstellungen vornehmen.
94
34
2 1-2 mm
33
Ausgabe vom 2020-03-12
12
18 31
2 Träger
12 Schraube: M5x10
15 Umlenkrad-Baugruppe
18 Zahnriemen
31 Spannrad
32 Befestigungsschraube
33 Einstellschraube
34 Sicherungsmutter
15
32
