Montage Der Mechanischen Teile; Entrematic Psl Retrofit Kit Für Universal-Anwendungen; Packungsinhalt Und Kits Auf Vollständigkeit Kontrollieren - entrematic PSL Retrofit Kit Montagehandbuch, Originalanweisungen

4 Montage der mechanischen Teile

4 Montage der mechanischen Teile
4.1 Entrematic PSL Retrofit Kit für Universal-Anwendungen
Hinweis: Es folgt eine Übersicht über die allgemeinen Schritte zum Anschluss von Komponenten;
siehe die Tabellenansicht zum jeweiligen angepassten Türtyp.
4.1.1 Packungsinhalt und Kits auf Vollständigkeit kontrollieren

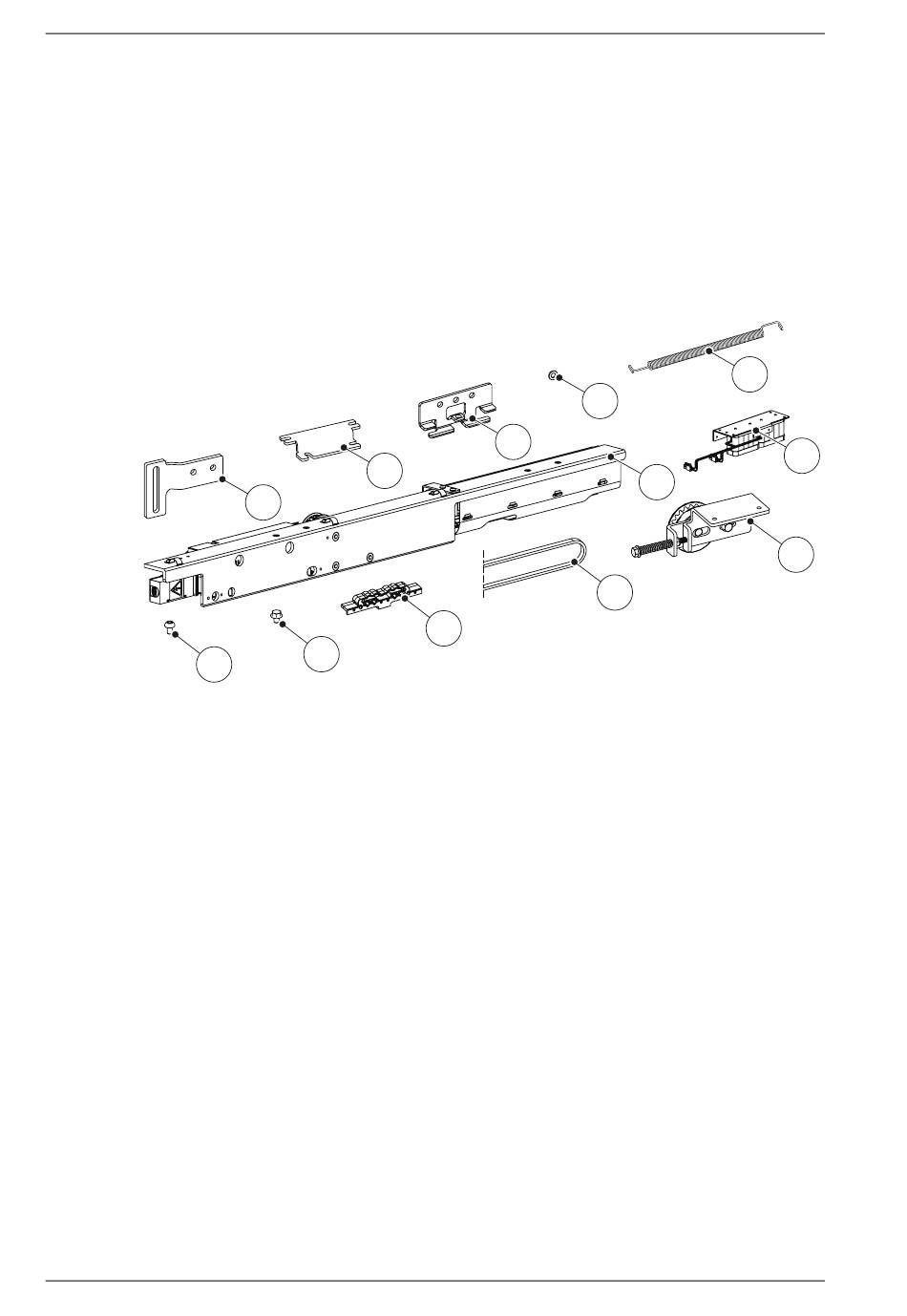

Packungsinhalt auf Vollständigkeit kontrollieren (Universal)
x 16
4
10
x 3
x 2
28
24
x 6
11
Ausgabe vom 2020-03-12
x 16
x 2
14
26
x 1
x 2
20
4 Schraube: ISO 14583 (MRT-TT) M6x10
11 Schraube: DIN 6921 (M6SF) M6x8
12 vormontierte Baugruppe
13 Zahnriemenspanner (nicht erforderlich, wenn
Zahnriemenschloss vorhanden)
14 Unterlegscheibe: ISO 7089 (BRB) 6.4x12x1.5
15 Umlenkrad-Baugruppe
18 Zahnriemen
20 Zahnriemenklemme
24 Anschlusswinkel
26 Zahnriemenhalter
28 Montagewinkel
61 Akku
13
12
18
1018482-EMde-DE-3.0
x 2
x 1
61
x 1
15
