3 Montage der mechanischen Teile
3.1.7

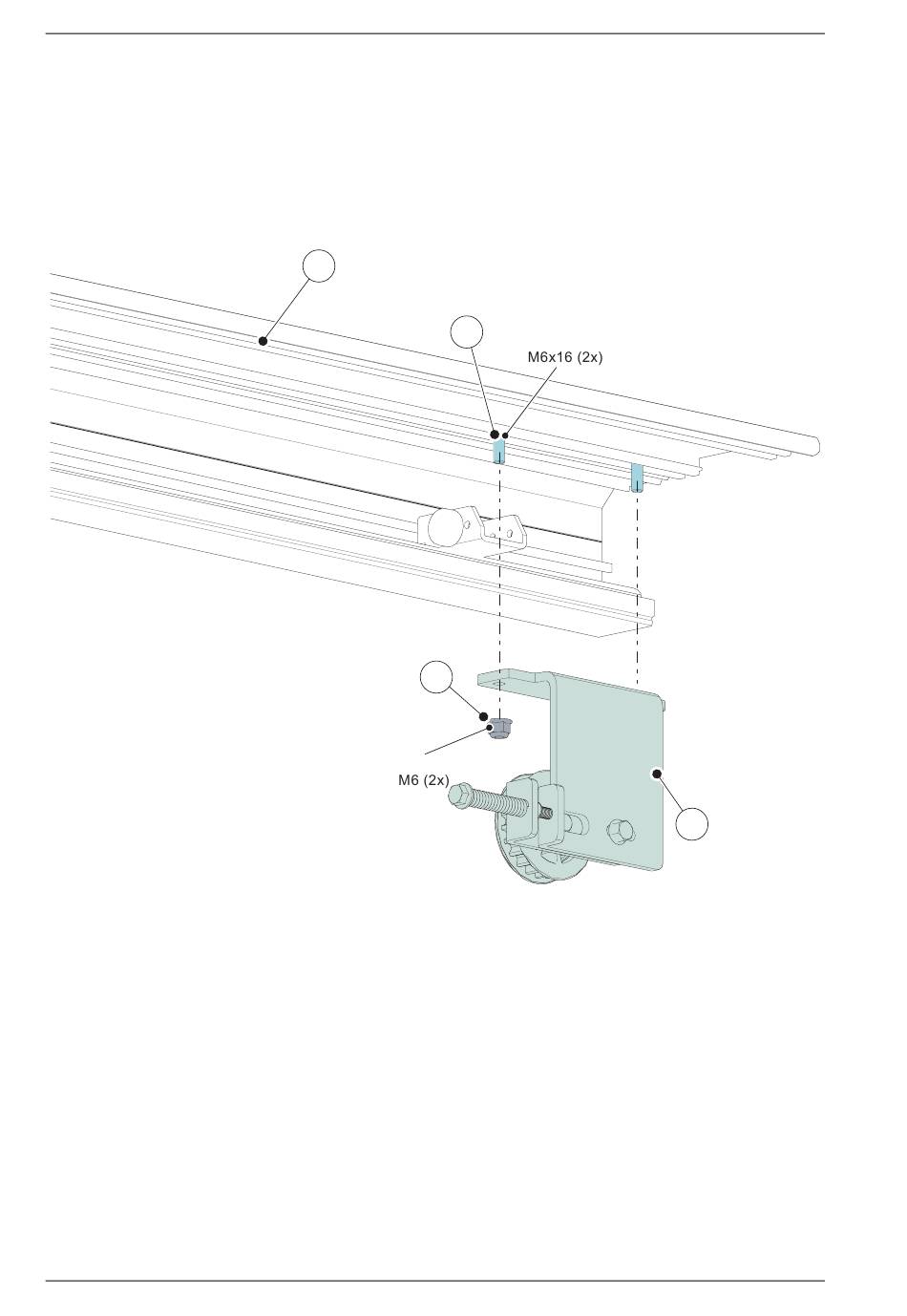

Umlenkrollen-Baugruppe befestigen
a Die Umlenkrollen-Baugruppe (10) mit den Muttern (23) und Schrauben (9) am Träger (16)
befestigen. Die Muttern (23) aber noch nicht festziehen, sodass die Baugruppe im Träger (16)
verschieben lässt.
b Die Position der Umlenkrolleneinheit (10) sollte so nahe wie möglich an der Antriebseinheit
liegen. Die Baugruppe darf aber bei vollständig geöffneter Tür nicht mit dem Laufwagen in
Konflikt geraten.
14
16
24
23
Nut
10
Umlenkrad-Baugruppe
16
Träger
23
Mutter: M6
24
Schraube: M6x16
Ausgabe vom 2020-03-12
Screw
10
1019617-DIde-DE-2.0
