4.4.7

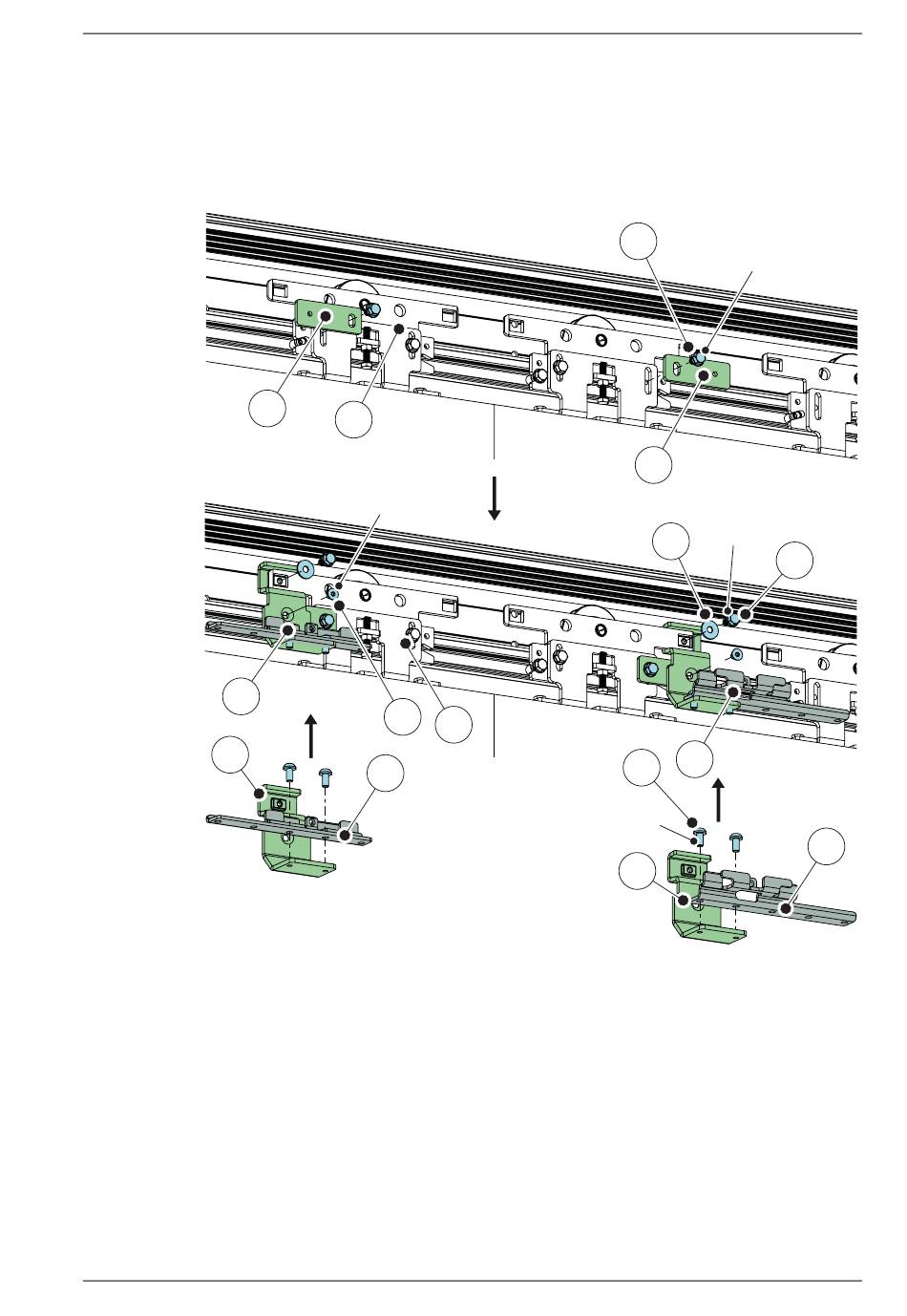

Die Anschlusswinkel befestigen

a Die vorhandenen Schrauben (10) und die vorhandenen Unterlegscheiben (11) demontieren,
die Verstärkungsplatten (29) mit den Schrauben (24) an den Laufwagen (1) befestigen.
b Die Anschlusswinkel (27) und die Mitnehmerwinkel (28) mit den Schrauben (26) befestigen.
Mit den Schrauben (10) und (25) am Laufwagen (1) befestigen.
16
27
1 Tragrollenbeschlag
10 Vorhandene Schraube: DIN 6921 (M6SF)
M6x12
11 Vorhandene Abstandshalter: ISO 7093 M6.4
16 Zahnriemenhalter
24 Schraube: DIN 6921 (M6SF) M6x14
1018482-EMde-DE-3.0
29
1
ISO 10642 (MF6S)
M6x8 (2x)
25
28
Ausgabe vom 2020-03-12
1
ISO 14853 (MRT)
M6x12 (4x)
25 Schraube: ISO 10642 (MF6S) M6x8
26 Schraube: ISO 14853 (MRT) M6x12
27 Zahnriemenhalter
28 Zahnriemenmitnehmerbeschlag
29 Verstärkungsplatte
4 Montage der mechanischen Teile
DIN 6921 (M6SF)
24
M6x14 (2x)
29
M6x12 (2x)
11
10
16
26
27
28
