4 Montage der mechanischen Teile

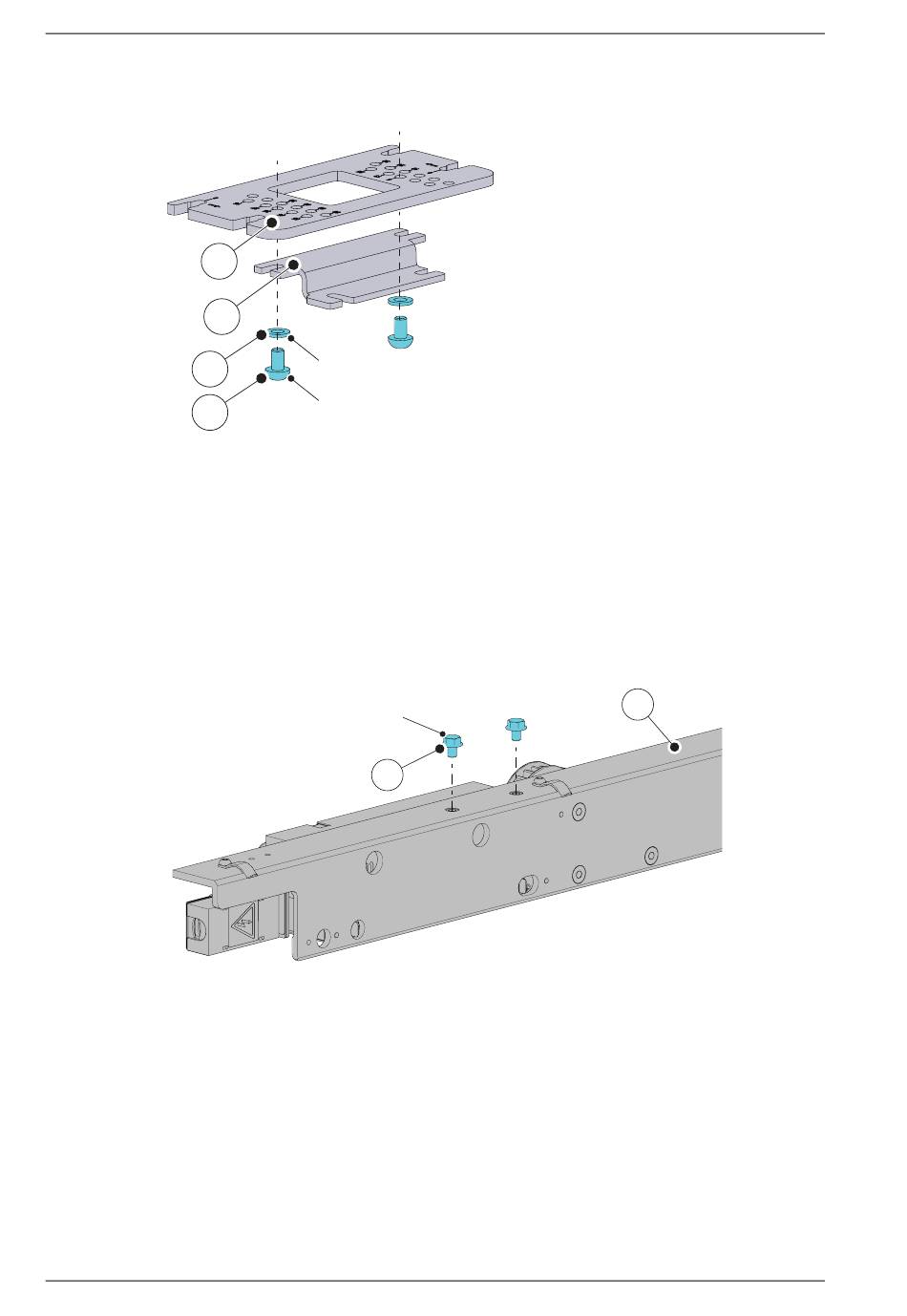

b Montage der Montageplatte (27) und des Montagewinkels (28) mit den Unterlegscheiben (14)
und den Schrauben (4) durchführen.
27
28
14
4
c Die beiden Schrauben (11) an der vormontierten Baugruppe (12) befestigen, die Schrauben
(11) nicht anziehen.
20
ISO 7089 (BRB)
6.4x12x1.5 FZB (6x)
ISO 14583 (MRT-TT)
M6x10 FZB 8.8 (6x)
DIN 6921 (M6SF)
M6x8 FZB 8.8 (6x)
11
Ausgabe vom 2020-03-12
4 Schraube: ISO 14583 (MRT-TT) M6x10
14 Unterlegscheibe: ISO 7089 (BRB) 6.4x12x1.5
FZB
27 Antriebsträger
28 Montagewinkel
12
11 Schraube: DIN 6921 (M6SF) M6x8
12 vormontierte Baugruppe
