4 Montage der mechanischen Teile
4.3.8

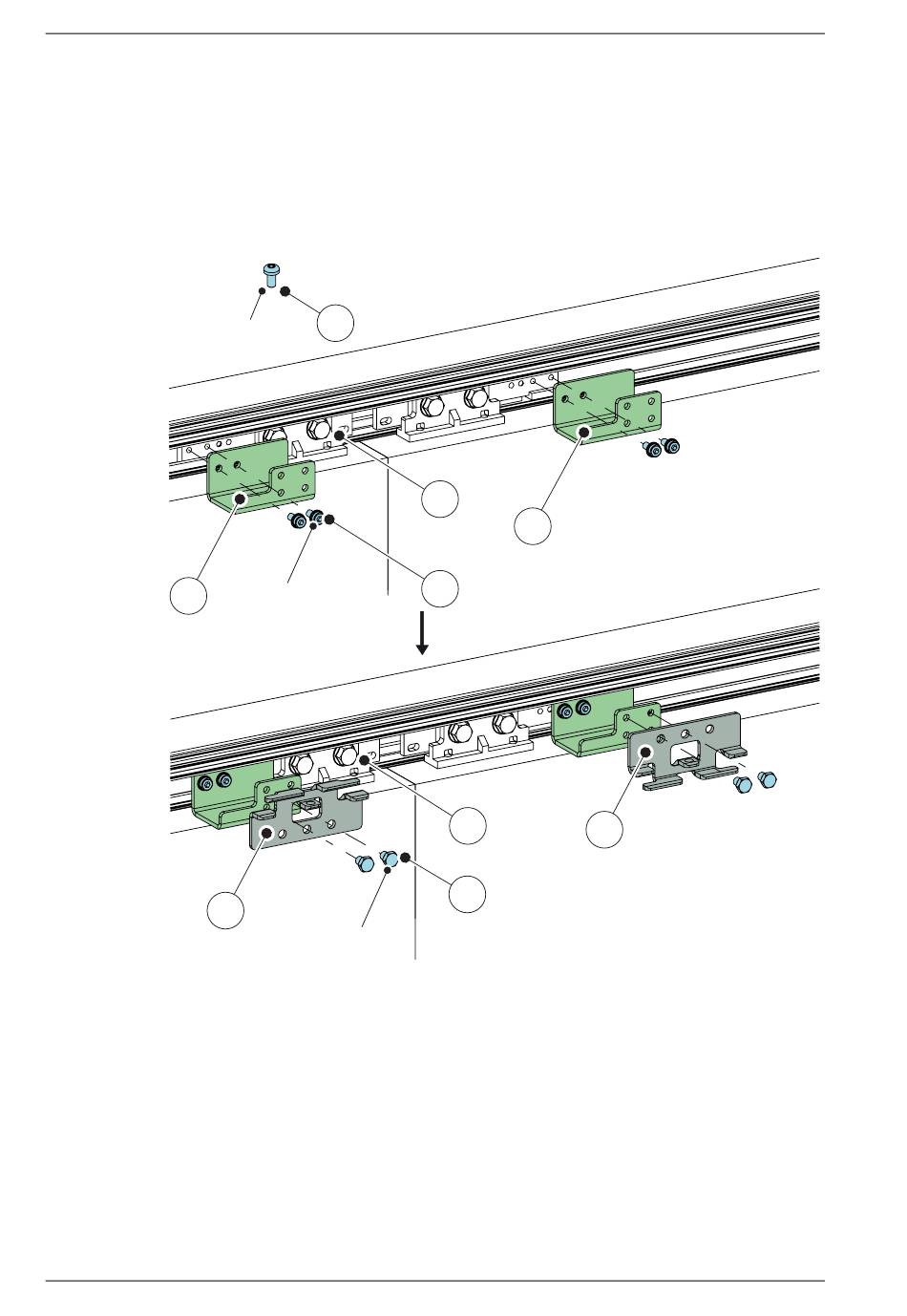

Zahnriemenmitnehmer befestigen

a Die vorhandenen Schrauben (29) herausdrehen, die Zahnriemenmitnehmer (27) und die Uni-
versal-Zahnriemenhalterung (28) mit den vorhandenen Schrauben (29) und den Schrauben
(11) an den Laufwagen (1) befestigen.
Hinweis: Falls nicht genügend Schrauben (29) vorhanden sind, als Ersatz die Schrauben (38)
verwenden.
ISO 14583 (MRT)
M5 x 10
27
28
104
38
M5x10 (4x)
ISO 4014 (M6S)
M6x8 (4x)
Ausgabe vom 2020-03-12
1
27
29
1
28
11
1 Tragrollenbeschlag
11 Schraube: ISO 4014 (M6S) M6x8
27 Zahnriemenhalter
28 Universal-Zahnriemenbeschlag
29 Vorhandene Schraube: M5x10
38 Schraube: ISO 14583 (MRT) M5x10
1018482-EMde-DE-3.0
