4.4.3

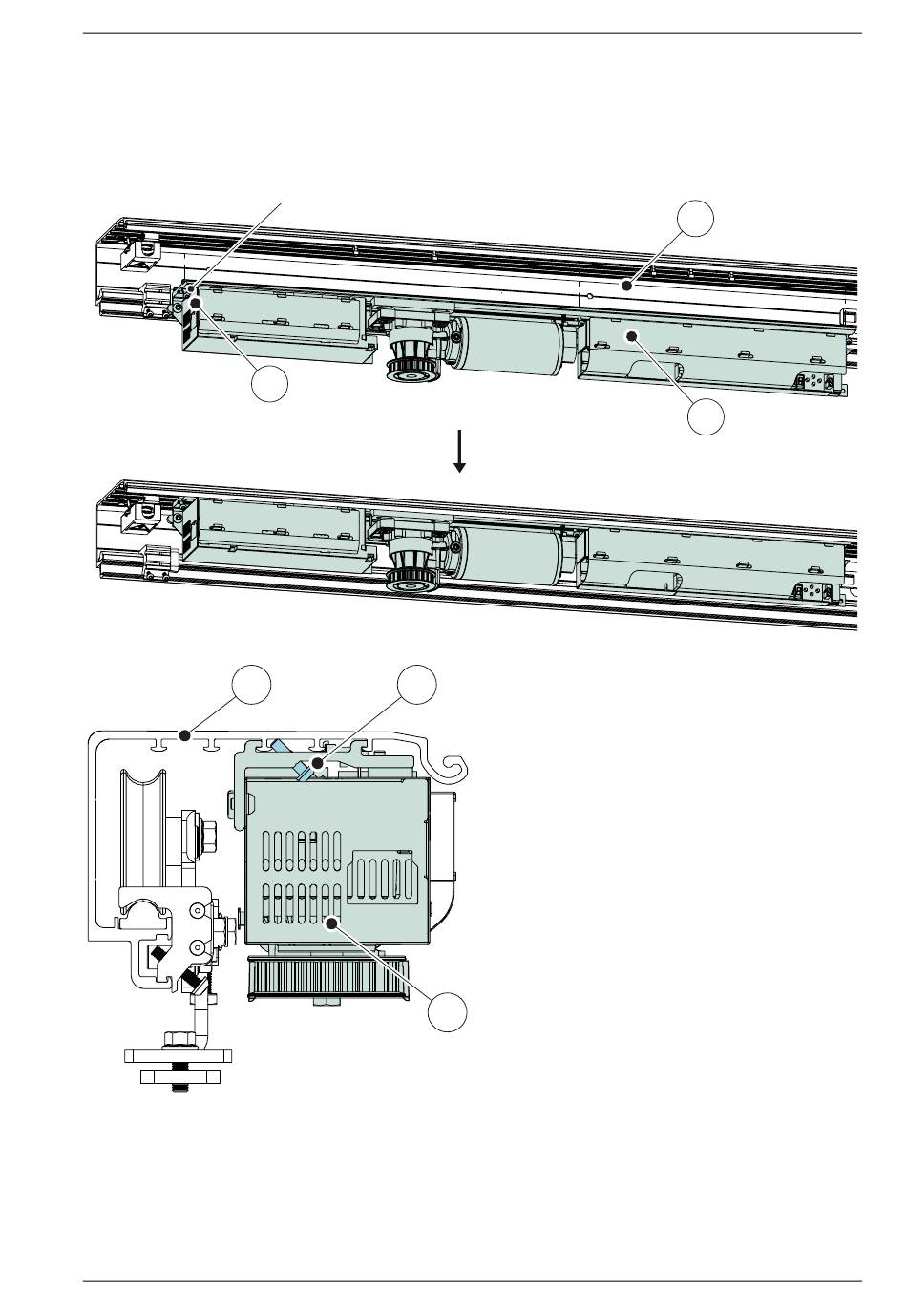

Die vormontierte Baugruppe befestigen

a Die vormontierte Baugruppe (12) mit den Schrauben (9) am Träger (2) befestigen. Die
Schrauben (9) mit einem Drehmoment von 3 Nm anziehen.
ISO 7045 (MRT-TT)
M4x16 (3x)
2
4.4.4

Das I/O-Board und den Akku (optional) befestigen

Hinweis: Bei bistabiler Verriegelung muss das I/O-Board verwendet werden.
a Die I/O-Board (7) und die Akku (8) mit den Schrauben (9) am Träger (2) befestigen.
1018482-EMde-DE-3.0
9
9
12
Ausgabe vom 2020-03-12
2 Träger
9 Schraube: ISO 7045 (MRT-TT) M4x16
12 vormontierte Baugruppe
4 Montage der mechanischen Teile
2
12
