Installation Von I/O-Board Und Akku - entrematic PSL Retrofit Kit Montagehandbuch, Originalanweisungen

4 Montage der mechanischen Teile
4.3.6

Installation von I/O-Board und Akku

Hinweis: Falls bistabil, muss das I/O-Board ausgewählt werden.
a Die Halterungen von I/O-Board und Akku abnehmen.

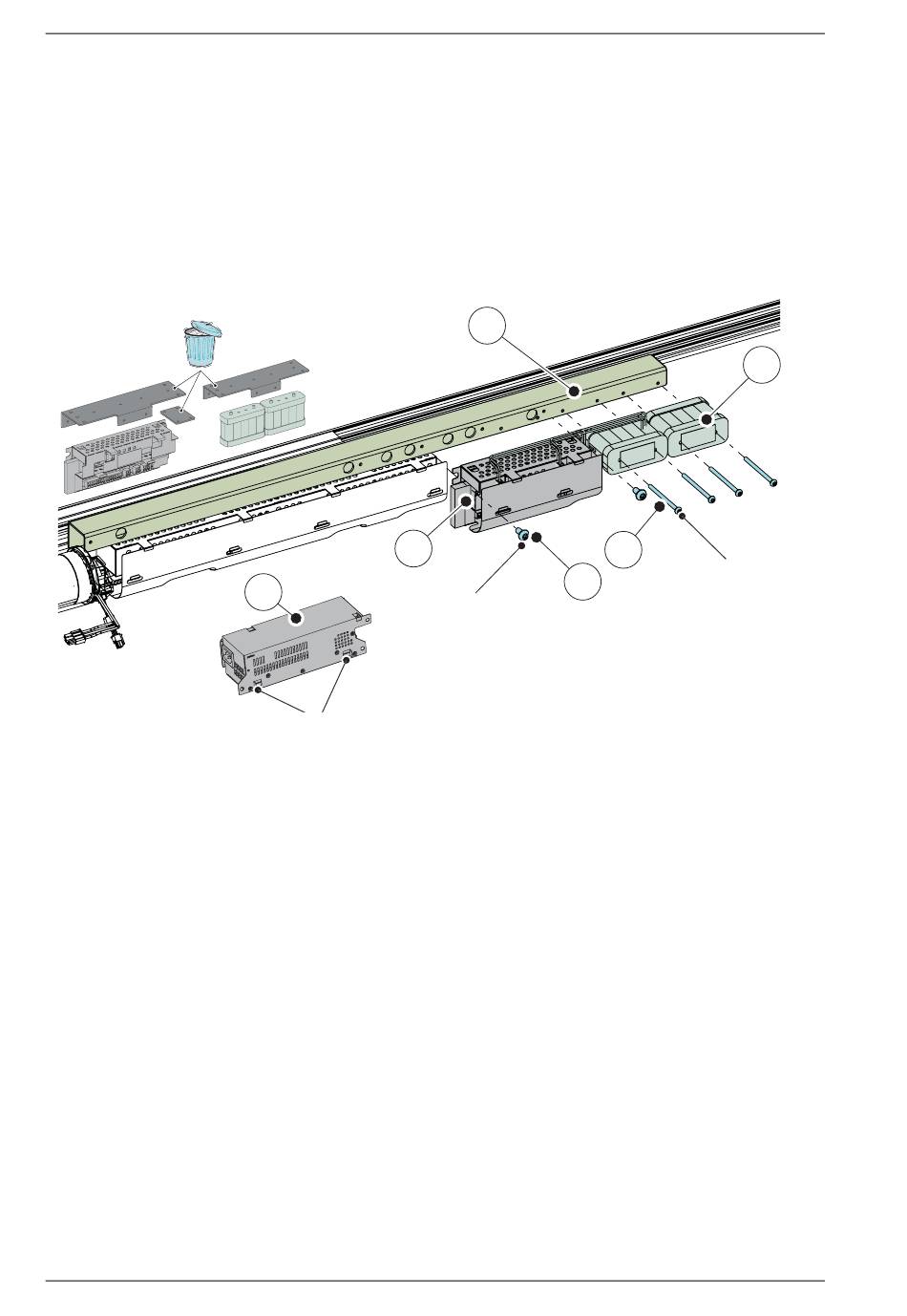

b Das I/O-Board (7) und den Akku (8) mit den Schrauben (9) und (10) am Antriebsträger (24)
befestigen.
102
7
7
ISO 14583 (MRT)
M4x6 (2x)
Fold the flange
Fold the flange
Ausgabe vom 2020-03-12
24
10
9
7 I/O-Board (KS902MP)
8 Akku (KS902BAT2)
9 Schraube: ISO 14583 (MRT) M4x6
10 Schraube: ISO 14583 (MRT-TT) M4x55
24 Antriebsträger
8
ISO 14583 (MRT-TT)
M4x55 (4x)
