entrematic PSL Retrofit Kit Montagehandbuch, Originalanweisungen Seite 12

4 Montage der mechanischen Teile

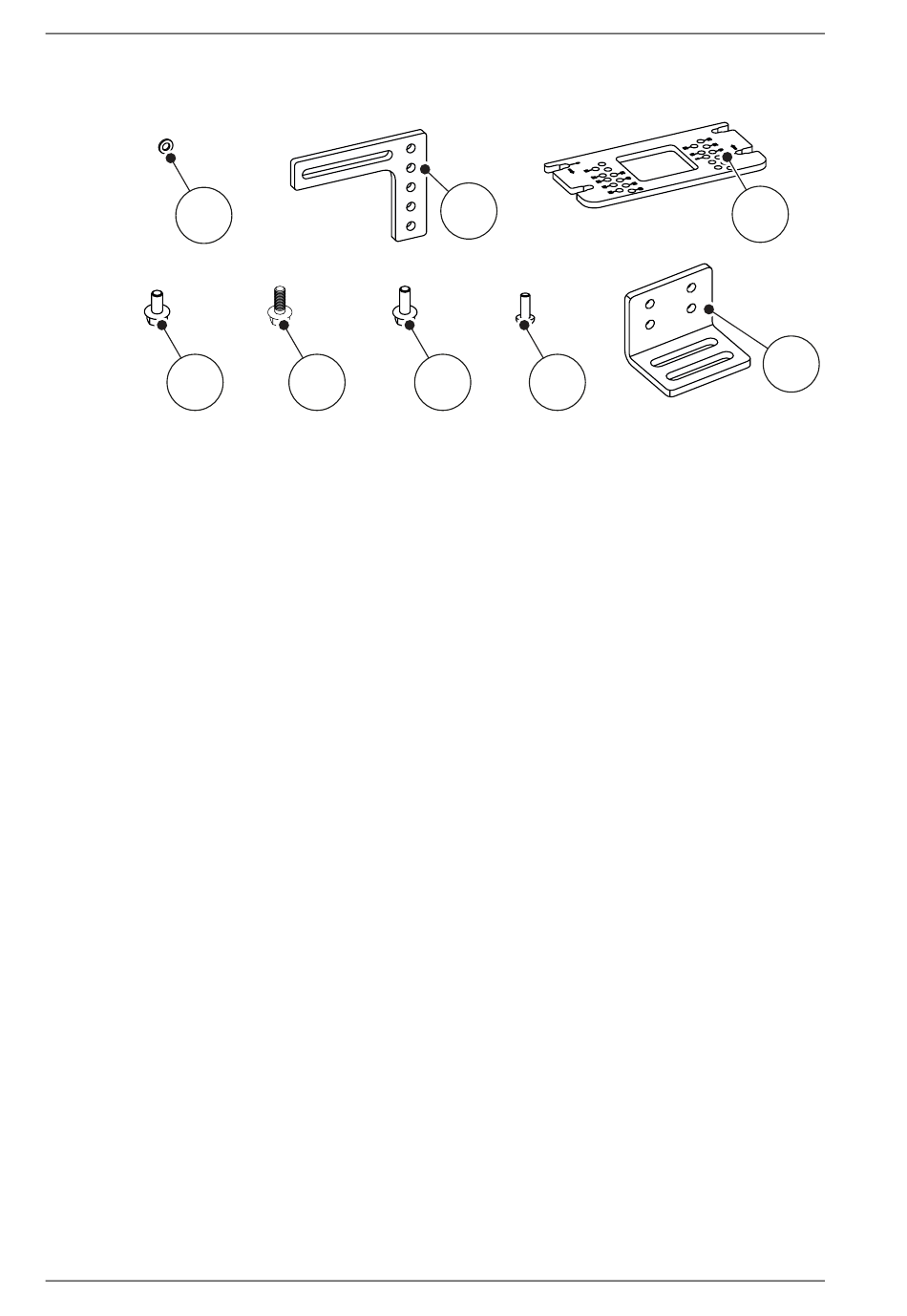

Bausatz B2 überprüfen
x 8
14
x 6
32
12
x 2
25
x 6 x 6
33 34
Ausgabe vom 2020-03-12
x 4
35
14 Unterlegscheibe: ISO 7089 (BRB) 6.4x12x1.5
FZB
25 Winkel 1
27 Antriebsträger
32 Schraube: DIN 6921 (M6SF) M6x12
33 Schraube: DIN 6921 (M6SF) M6x14
34 Schraube: DIN 6921 (M6SF) M6x16
35 Schraube: ISO 14583 (MRT-TT) M6x16
40 Winkel 2
x 3
27
x 6
40
1018482-EMde-DE-3.0
