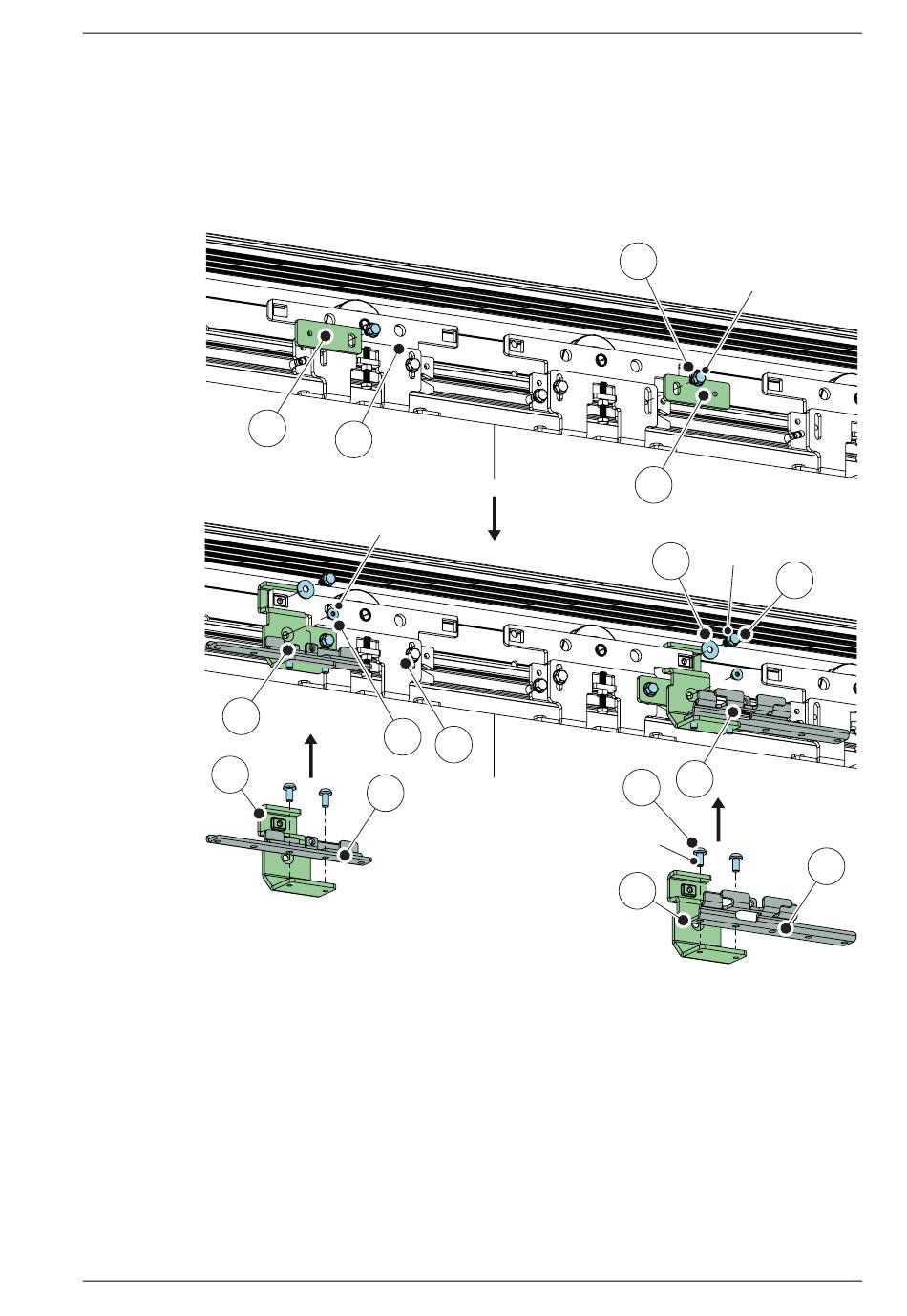

4.5.6 Die Anschlusswinkel befestigen (für schnelle Türblätter).
a Die vorhandenen Schrauben (10) und die vorhandenen Unterlegscheiben (11) demontieren,
die Verstärkungsplatten (29) mit den Schrauben (24) an den Laufwagen (1) befestigen.
b Die Anschlusswinkel (27) und die Mitnehmerwinkel (28) mit den Schrauben (26) befestigen.
Mit den Schrauben (10) und (25), den Unterlegscheiben (11) und den Schrauben (25) an den
Laufwagen (1) befestigen.
16
27
1 Tragrollenbeschlag
10 Vorhandene Schraube: DIN 6921 (M6SF)
M6x12
11 Vorhandene Abstandshalter: ISO 7093 M6.4
16 Zahnriemenhalter
24 Schraube: DIN 6921 (M6SF) M6x14
1018482-EMde-DE-3.0
29
1
ISO 10642 (MF6S)
M6x8 (2x)
25
28
Ausgabe vom 2020-03-12
1
ISO 14853 (MRT)
M6x12 (4x)
25 Schraube: ISO 10642 (MF6S) M6x8
26 Schraube: ISO 14853 (MRT) M6x12
27 Anschlusswinkel
28 Zahnriemenmitnehmerbeschlag
29 Verstärkungsplatte
4 Montage der mechanischen Teile
DIN 6921 (M6SF)
24
M6x14 (2x)
29
M6x12 (2x)
11
10
16
26
27
28
