4.2.3

Installation von I/O-Board und Akku

Hinweis: Falls bistabil, muss das I/O-Board ausgewählt werden.

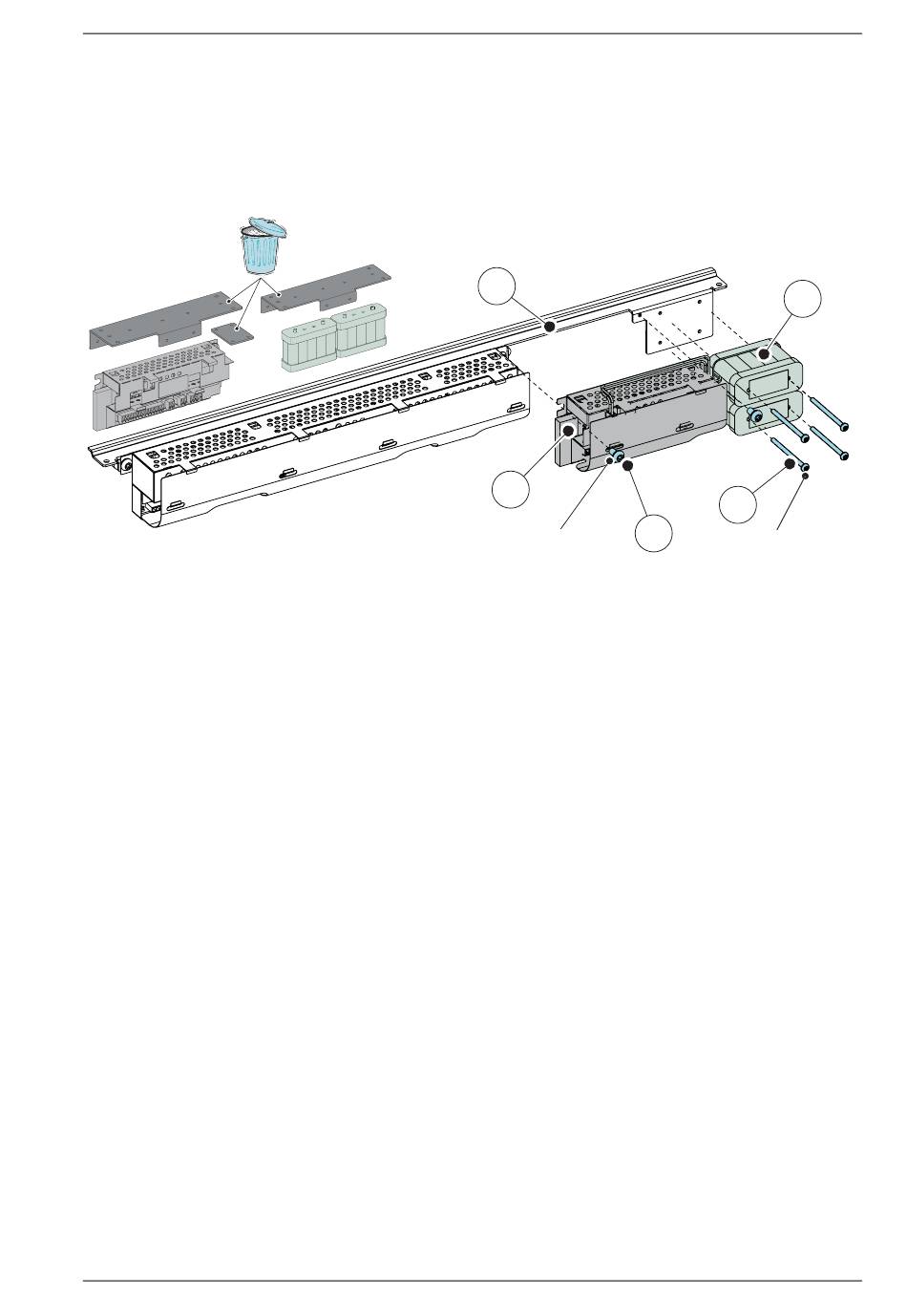

a Die Halterungen von I/O-Board und Akku abnehmen.
Das I/O-Board und den Akku (8) mit den Schrauben (9) und (10) an der Hauptsteuerungsbau-
gruppe (14) befestigen.
1018482-EMde-DE-3.0
14
7
ISO 14583 (MRT)
M4x6 (2x)
7 I/O-Board
8 Akku
9 Schraube: ISO 14583 (MRT) M4x6
10 Schraube: ISO 14583 (MRT-TT) M4x55
14 Hauptsteuerungsbaugruppe
Ausgabe vom 2020-03-12
4 Montage der mechanischen Teile
8
10
9
ISO 14583 (MRT-TT)
M4x55 (4x)
