4 Montage der mechanischen Teile
4.4.6

Umlenkrollen-Baugruppe befestigen

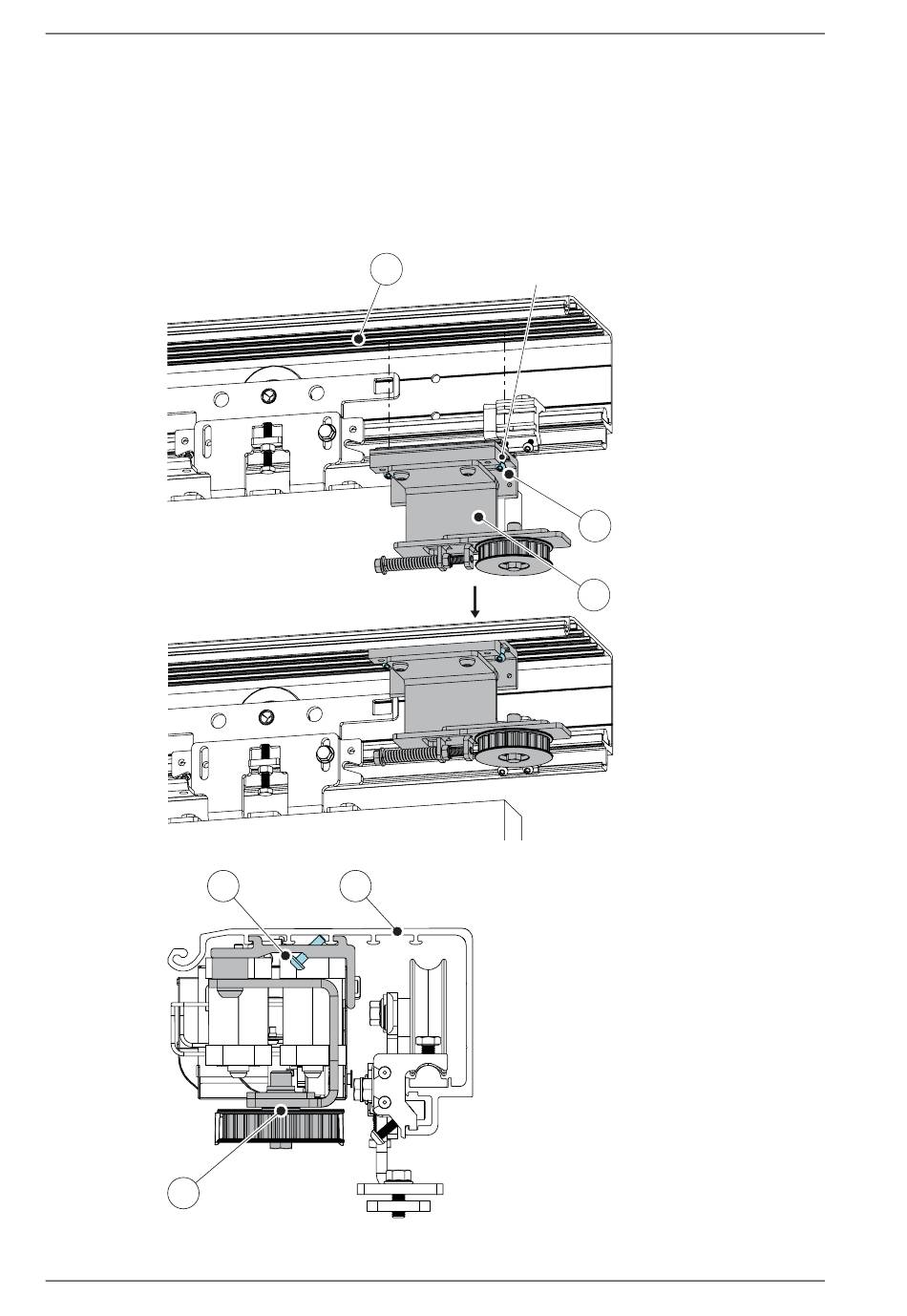

a Die Umlenkrollen-Baugruppe (15) mit den Schrauben (9) am Träger (2) befestigen, die
Schrauben (9) aber noch nicht festziehen, sodass sich die Baugruppe im Träger (2) verschieben
lässt.
b Die Position der Umlenkrolleneinheit (15) sollte so nahe wie möglich an der Antriebseinheit
liegen. Die Baugruppe darf aber bei vollständig geöffneter Tür nicht mit dem Laufwagen in
Konflikt geraten.
15
118
2
9 2
Ausgabe vom 2020-03-12
ISO 7045 (MRT-TT)
M4x16 (2x)
9
15
2 Träger
9 Schraube: ISO 7045 (MRT-TT) M4x16
15 Umlenkrad-Baugruppe
1018482-EMde-DE-3.0
