Dorma Es 50 - entrematic PSL Retrofit Kit Montagehandbuch, Originalanweisungen

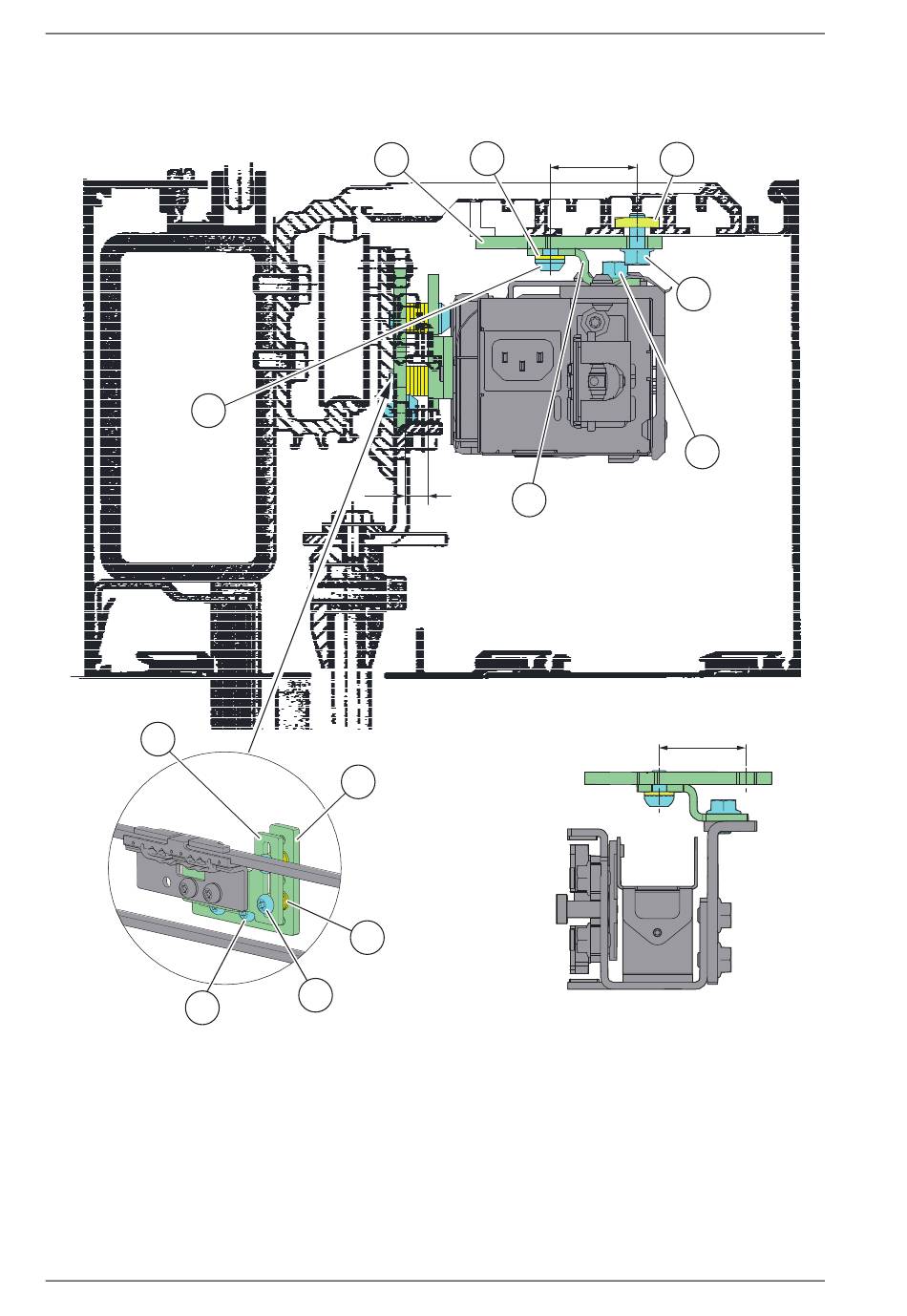

4 Montage der mechanischen Teile

DORMA ES 50

4
ISO 14583 (MRT-TT)
M6x10 FZB 8.8 (6x)
24
ISO 14583 (MRT-TT)
4
M6x10 FZB 8.8 (4x)
38
ISO 7089 (BRB)
6.4x12x1.5 FZB (6x)
27
9
25
ISO 7089 (BRB)
14
6.4x12x1.5 FZB (24x)
ISO 14583 (MRT-TT)
36
M6x20 FZB 8.8 (4x)
24 Anschlusswinkel
25 Winkel 1
27 Antriebsträger
28 Montagewinkel
Ausgabe vom 2020-03-12
14
35
28
30
Nut M6 (6x)
DIN 6921 (M6SF)
M6x14 FZB 8.8 (6x)
33
11
DIN 6921 (M6SF)
M6x8 FZB 8.8 (6x)
35
1018482-EMde-DE-3.0
