4.3.7

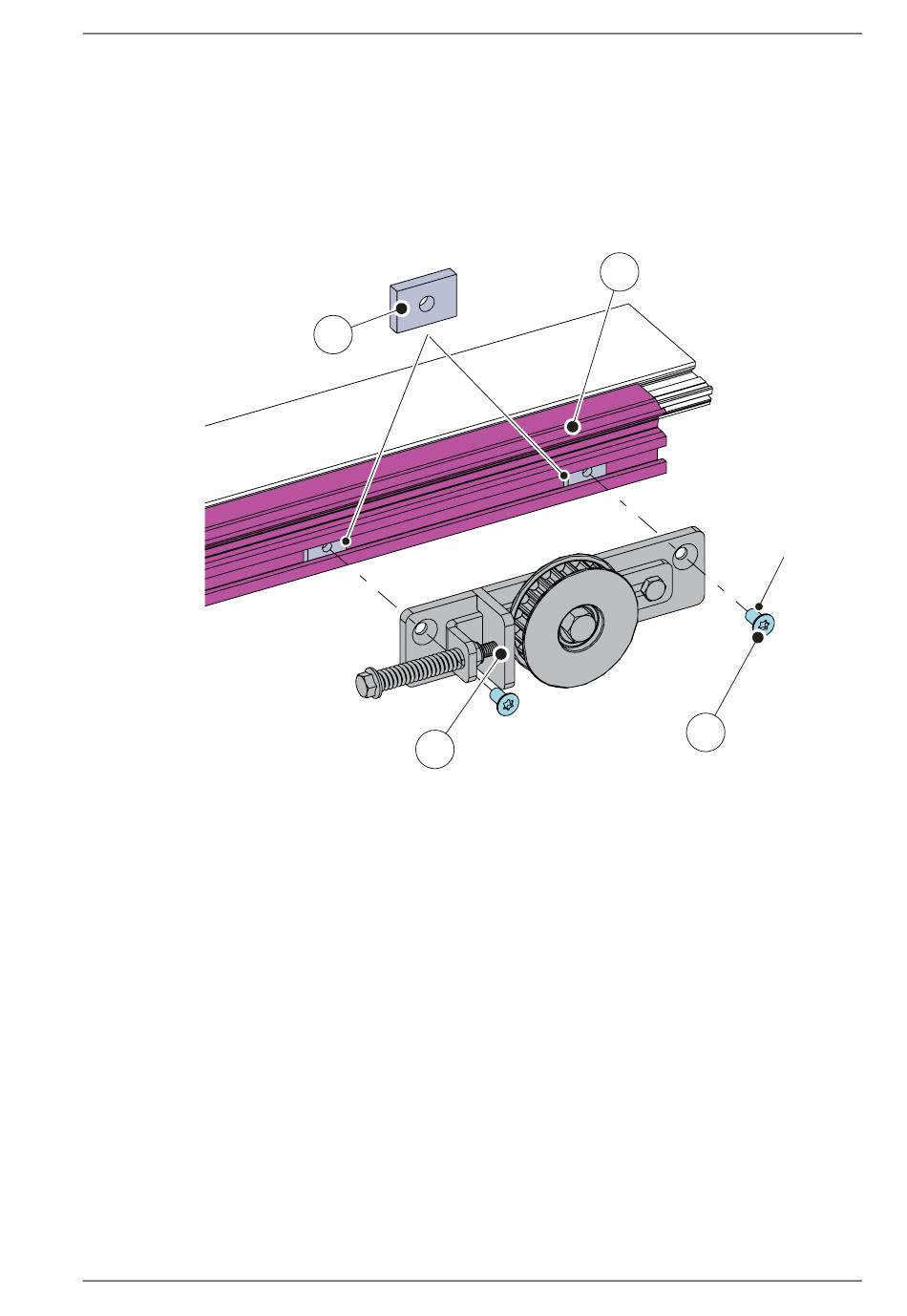

Umlenkrollen-Baugruppe befestigen

a Die Umlenkrollen-Baugruppe (15) mit den Schrauben (32) am Zusatzträger (6) befestigen, die
Schrauben (32) aber noch nicht festziehen, sodass sich die Baugruppe im Zusatzträger (6)
verschieben lässt.
b Die Position der Umlenkrolleneinheit (15) sollte so nahe wie möglich an der Antriebseinheit
liegen. Die Baugruppe darf aber bei vollständig geöffneter Tür nicht mit dem Laufwagen in
Konflikt geraten.
1018482-EMde-DE-3.0
4
15
Ausgabe vom 2020-03-12
4 Montage der mechanischen Teile
6
32
4 Spurmutter: M6
6 Zusatzträger
15

Umlenkrad-Baugruppe

32 Schraube: ISO 14581 (MFT) M6x12
ISO 14581 (MFT)
M6x12 (2x)
103
