4 Montage der mechanischen Teile
4.1.7

Den Zahnriemenmitnehmer am Anschlusswinkel befestigen

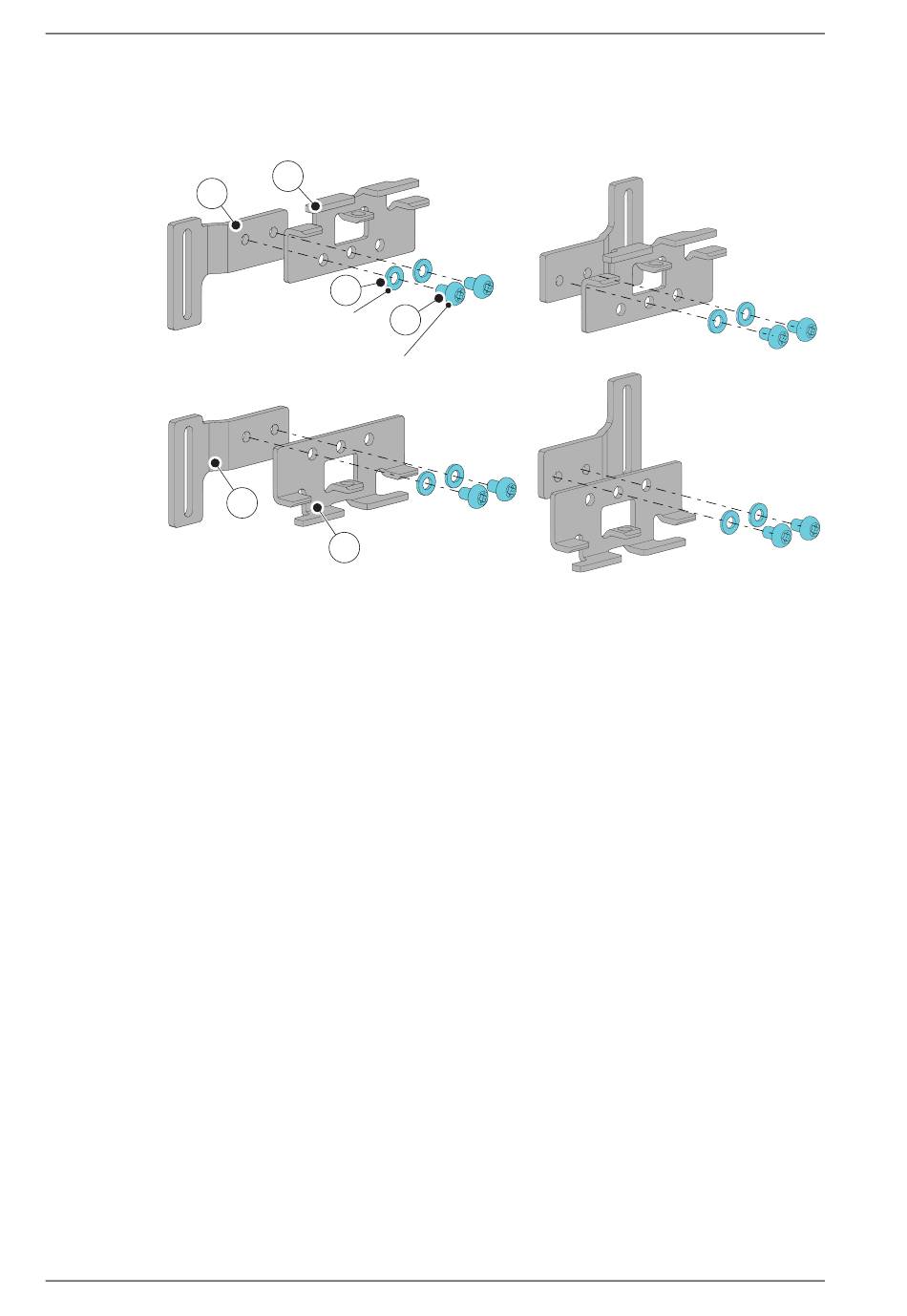

a Den Zahnriemenmitnehmer (26) mit den Schrauben (4) und den Unterlegscheiben (14) an
der Anschlusshalterung (24) befestigen.
24
4.1.8

Riemenspanner anbringen

Siehe PSL150 Montage- und Wartungshandbuch (1016248).
30
26
14
4
ISO 7089 (BRB)
6.4x12x1.5 FZB (6x)
ISO 14583 (MRT-TT)
M6x10 FZB 8.8 (4x)
24
26
Ausgabe vom 2020-03-12
or
or
4 Schraube: ISO 14583 (MRT-TT) M6x10
14 Unterlegscheibe: ISO 7089 (BRB) 6.4x12x1.5
FZB
24 Anschlusswinkel
26 Zahnriemenhalter
1018482-EMde-DE-3.0
