4.3.11 Prüfen und Einstellen der Zahnriemenspannung
a Die Befestigungsschraube (34) lösen, aber nicht entfernen.
b Die Einstellschraube (35) in ihre äußerste Position drehen.
c Den Zahnriemen (18) durch Ziehen mit der Hand an der Umlenkrollen-Baugruppe (15) spannen.
Die Schrauben (32) mit einem Drehmoment von 10 Nm anziehen.

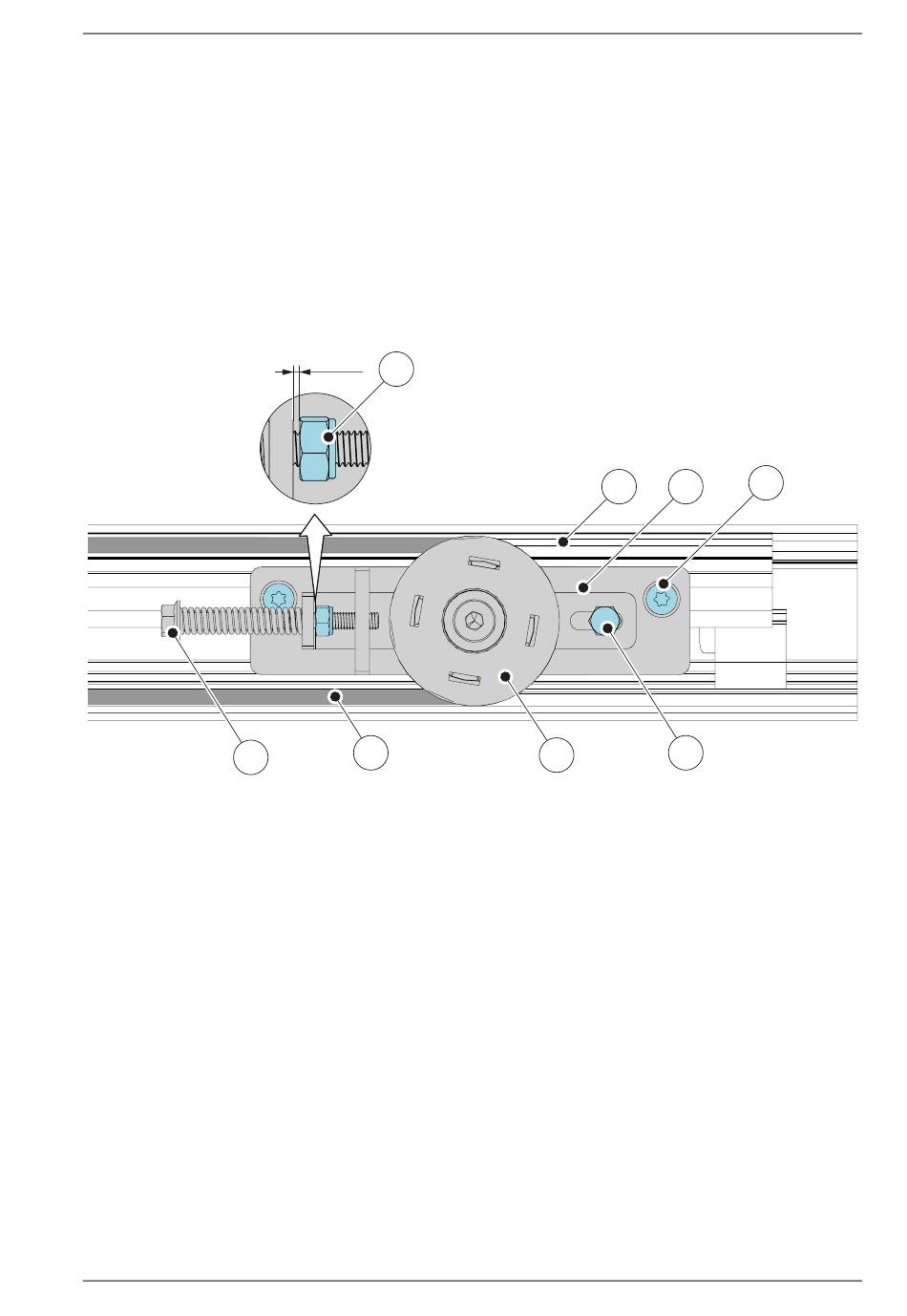

d Die Einstellschraube (35) festziehen, bis es eine Lücke von ca. 1-2 mm zwischen Kontermutter
(36) und Halterung gibt, jedoch nicht weiter (siehe Abbildung unten). Die Schraube nicht zu
weit eindrehen, weil sonst die Einstellschraube (35) die Umlenkrolle (33) beschädigen könnte.
e Die Befestigungsschraube (34) mit einem Drehmoment von 10 Nm anziehen.
Hinweis: An der Sicherungsmutter (36) keine Einstellungen vornehmen.
35
1018482-EMde-DE-3.0
1-2 mm
36
18
2
15
18
32
33
34
35
36
Ausgabe vom 2020-03-12
4 Montage der mechanischen Teile
2
15
34
33
Träger
Umlenkrad-Baugruppe
Zahnriemen
Schraube: ISO 14581 (MFT) M6x12
Spannrad
Befestigungsschraube
Einstellschraube
Sicherungsmutter
32
