Installieren des Zahnriemenschlosses (optional)

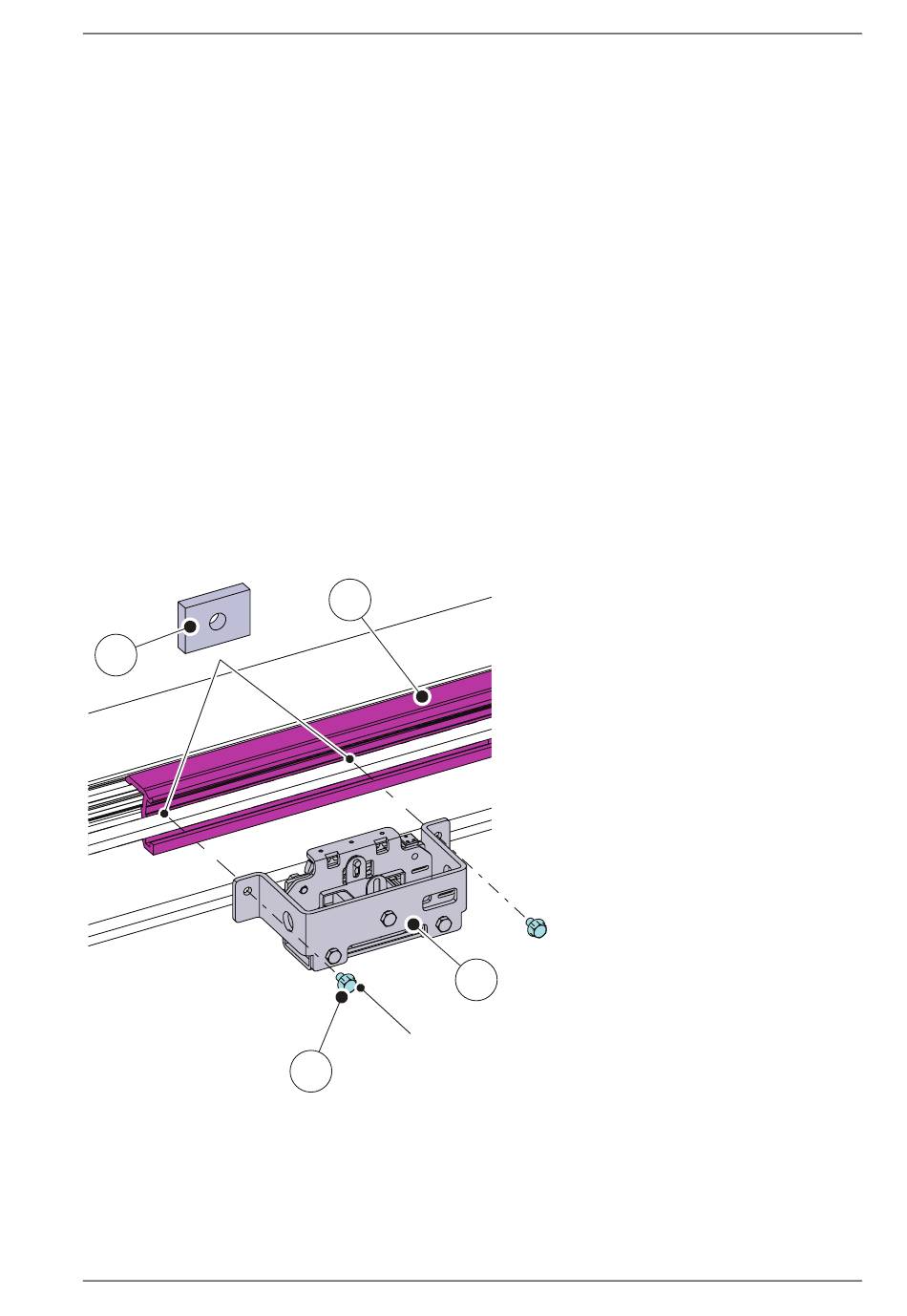

a Das Zahnriemenschloss (21) mit den Schrauben (12) im Zusatzträger (6) befestigen. Die
Schrauben (12) mit einem Drehmoment von 10 Nmanziehen.
Hinweis: * Schneiden Sie den Zusatzträger in kleinere Stücke.
Zweiflügelig
2/3 des Zusatzträgers für die vormontierte Baugruppe.
1/6 des Zusatzträgers für die Spannrolle.
1/6 des Zusatzträgers für das Zahnriemenschloss.
Links öffnend
2/3 des Zusatzträgers für die vormontierte Baugruppe.
1/3 des Zusatzträgers für die Spannrolle und das Zahnriemenschloss.
Rechts öffnend
2/3 des Zusatzträgers für die vormontierte Baugruppe und das Zahnriemenschloss.
1/3 des Zusatzträgers für die Spannrolle.
4
1018482-EMde-DE-3.0
6
21
DIN 6921 (M6SF)
43
M6x10 (2x)
Ausgabe vom 2020-03-12
4 Spurmutter: M6
6 Zusatzträger
21 Zahnriemenschloss
43 Schraube:DIN 6921 (M6SF) M6x10
