Automatiktür Gtv - entrematic PSL Retrofit Kit Montagehandbuch, Originalanweisungen

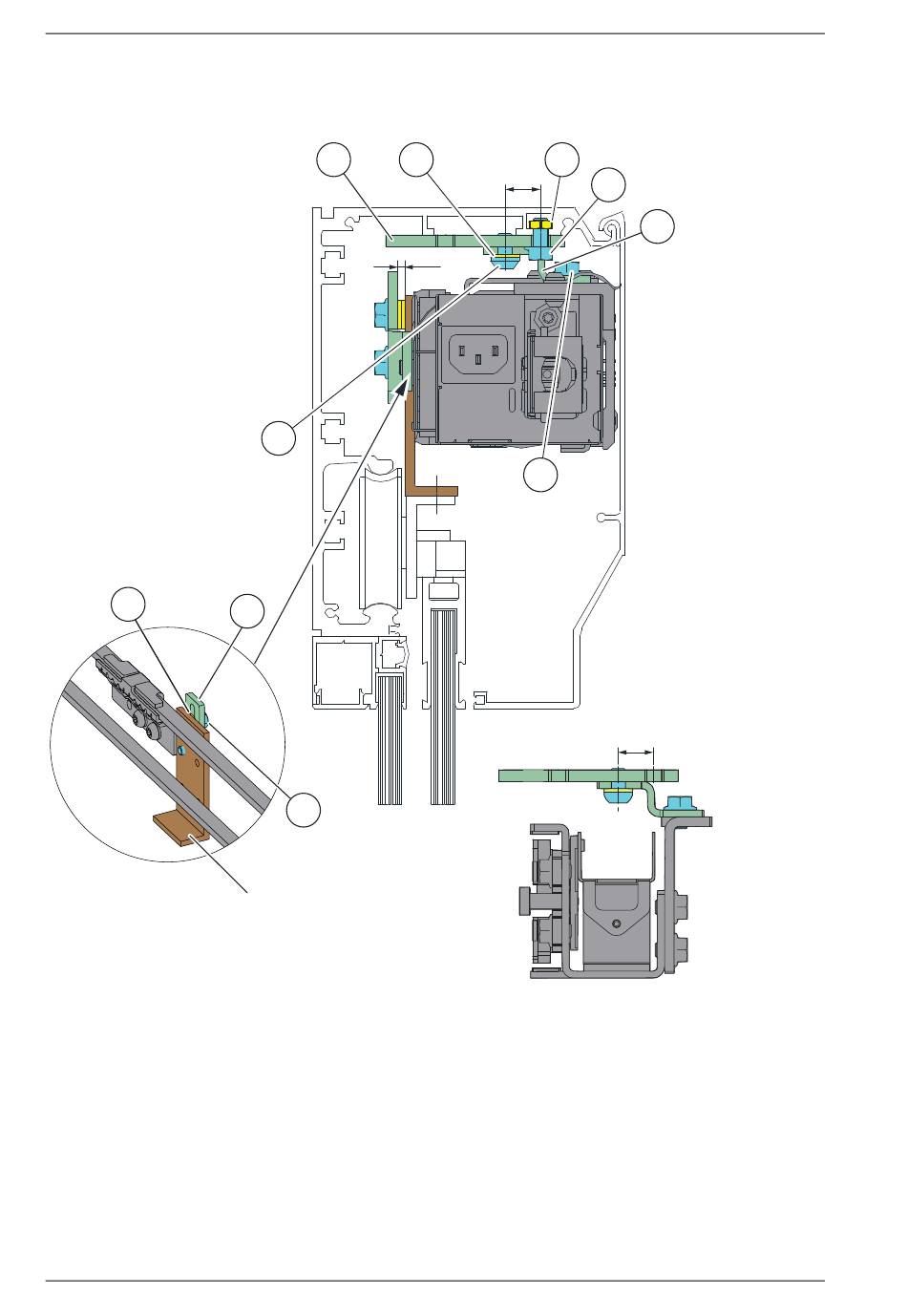

4 Montage der mechanischen Teile
Automatiktür GTV
ISO 14583 (MRT-TT)
M6x10 FZB 8.8 (6x)
ISO 7089 (BRB)
6.4x12x1.5 FZB (8x)
14
Original brackets (2x)
62
ISO 7089 (BRB)
6.4x12x1.5 FZB (6x)
27 14
4
24
33
DIN 6921 (M6SF)
M6x14 FZB 8.8 (4x)
Ausgabe vom 2020-03-12
ISO 4035 (ML6M)
M6 FZB (6x)
31
15
3
11
DIN 6921 (M6SF)
M6x8 FZB 8.8 (6x)
24 Anschlusswinkel
27 Antriebsträger
28 Montagewinkel
DIN 6921 (M6SF)
32
M6x12 FZB 8.8 (6x)
28
15
1018482-EMde-DE-3.0
