4 Montage der mechanischen Teile

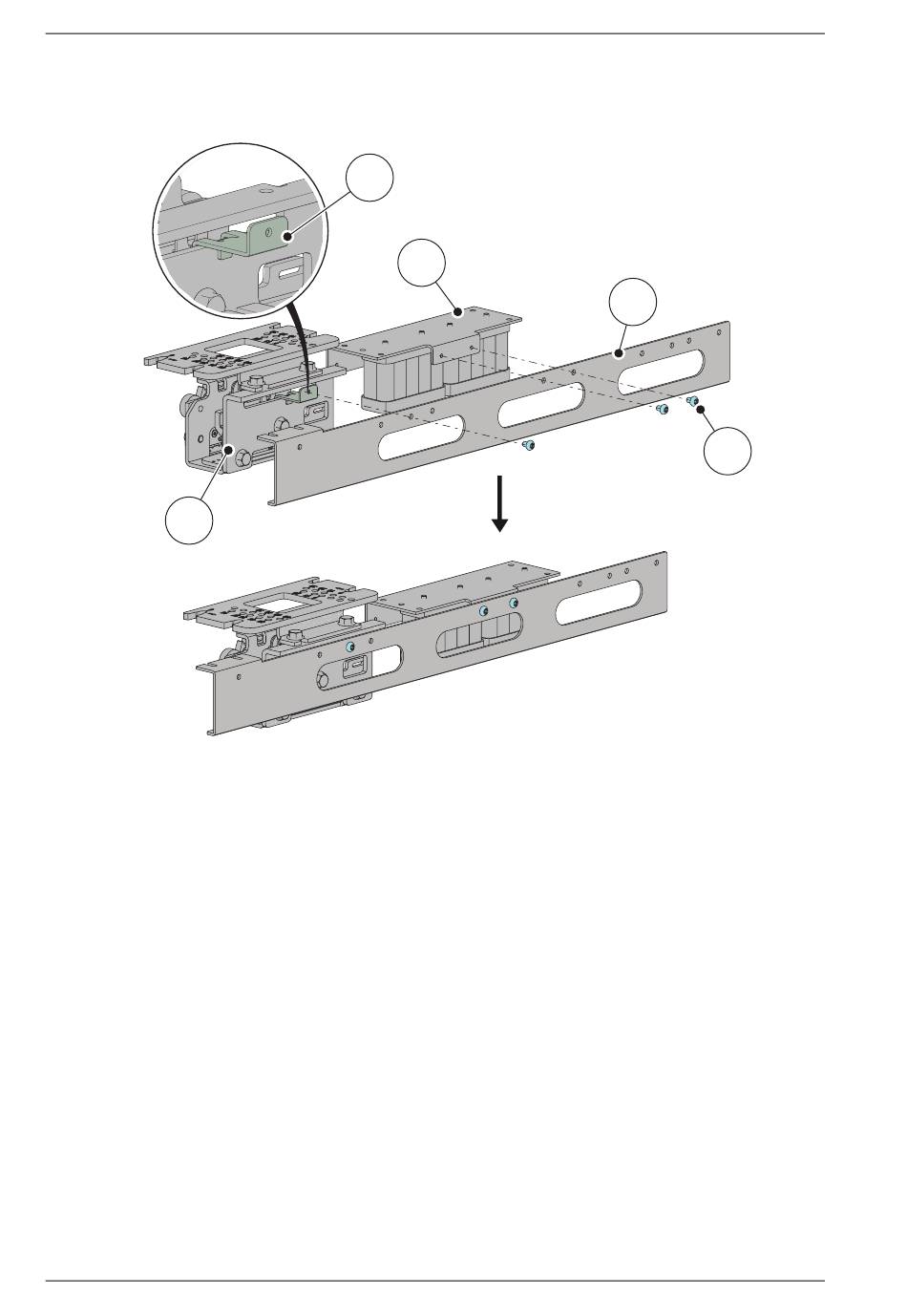

I/O-Board, Akku und Zahnriemenschloss an Erweiterungsplatte befestigen
Fall 1
69
62 Halterung
64 Schraube: ISO 14583 (MRT) M4x6
65 Erweiterungsplatte
26
62
70
69 Zahnriemenschloss
70 Batterie
Ausgabe vom 2020-03-12
65
64
ISO 14583 (MRT)
M4x6 (3x)
