Prüfen Und Einstellen Der Zahnriemenspannung (Für Schnelle Türblätter) - entrematic PSL Retrofit Kit Montagehandbuch, Originalanweisungen

4 Montage der mechanischen Teile
4.5.9 Prüfen und Einstellen der Zahnriemenspannung (für schnelle Türblätter)
a Die Befestigungsschraube (32) lösen, aber nicht entfernen.
b Die Einstellschraube (33) in ihre äußerste Position drehen.
c Den Zahnriemen durch Ziehen mit der Hand an der Umlenkrollen-Baugruppe (15) spannen.
Die Umlenkrolle mit einem Drehmoment von 3 Nm am Träger befestigen.

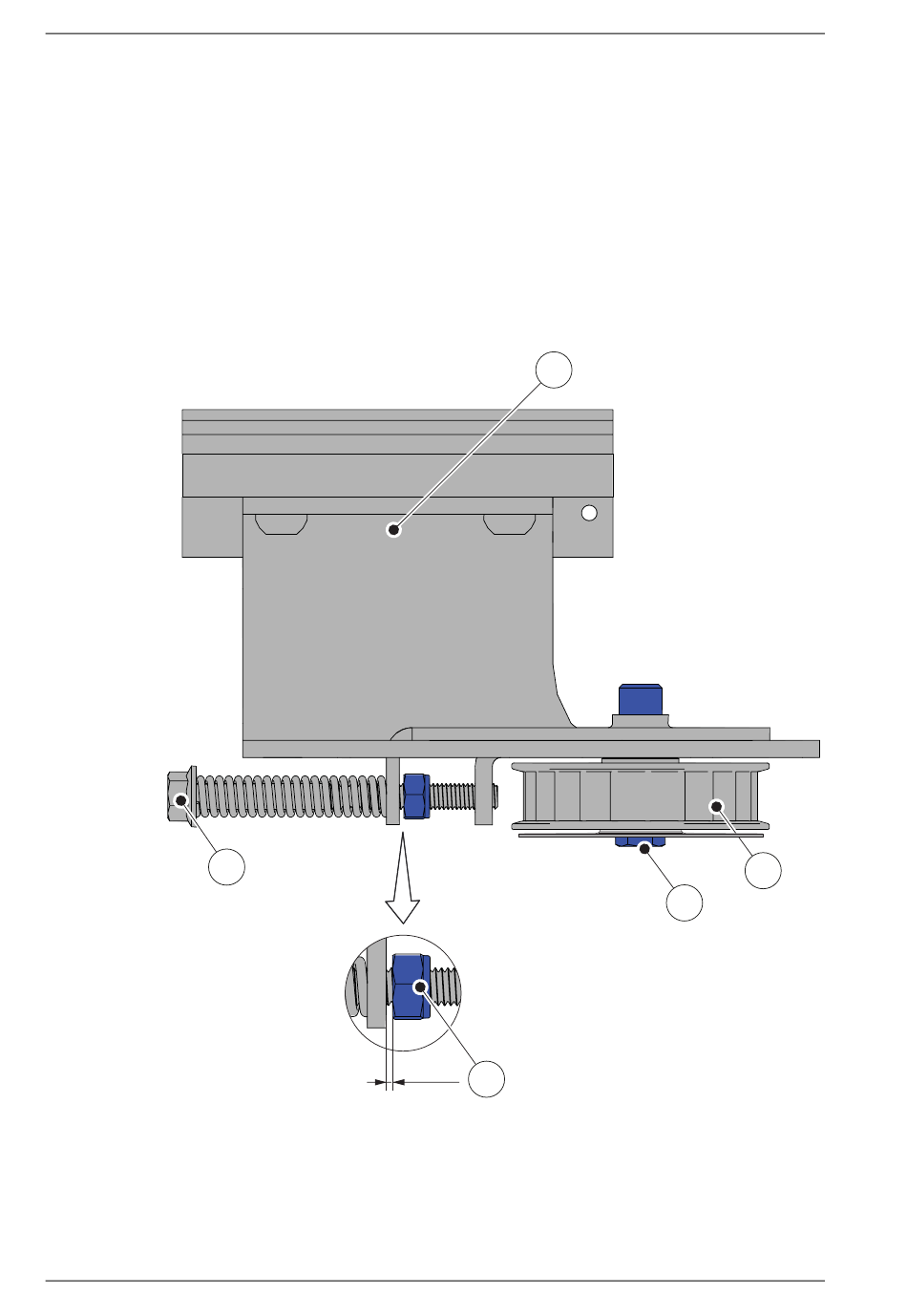

d Die Einstellschraube (33) festziehen, bis es eine Lücke von ca. 1-2 mm zwischen Kontermutter
(34) und Halterung gibt, jedoch nicht weiter (siehe Abbildung unten). Die Schraube nicht zu
weit eindrehen, weil sonst die Einstellschraube (33) die Umlenkrolle (31) beschädigen könnte.
e Die Befestigungsschraube (32) mit einem Drehmoment von 10 Nm anziehen.
Hinweis: An der Sicherungsmutter (34) keine Einstellungen vornehmen.
33
132
1-2 mm
34
15
31
32
33
34
Ausgabe vom 2020-03-12
15
32
Umlenkrad-Baugruppe
Spannrad
Befestigungsschraube
Einstellschraube
Sicherungsmutter
1018482-EMde-DE-3.0
31
