4 Montage der mechanischen Teile
4.2.4

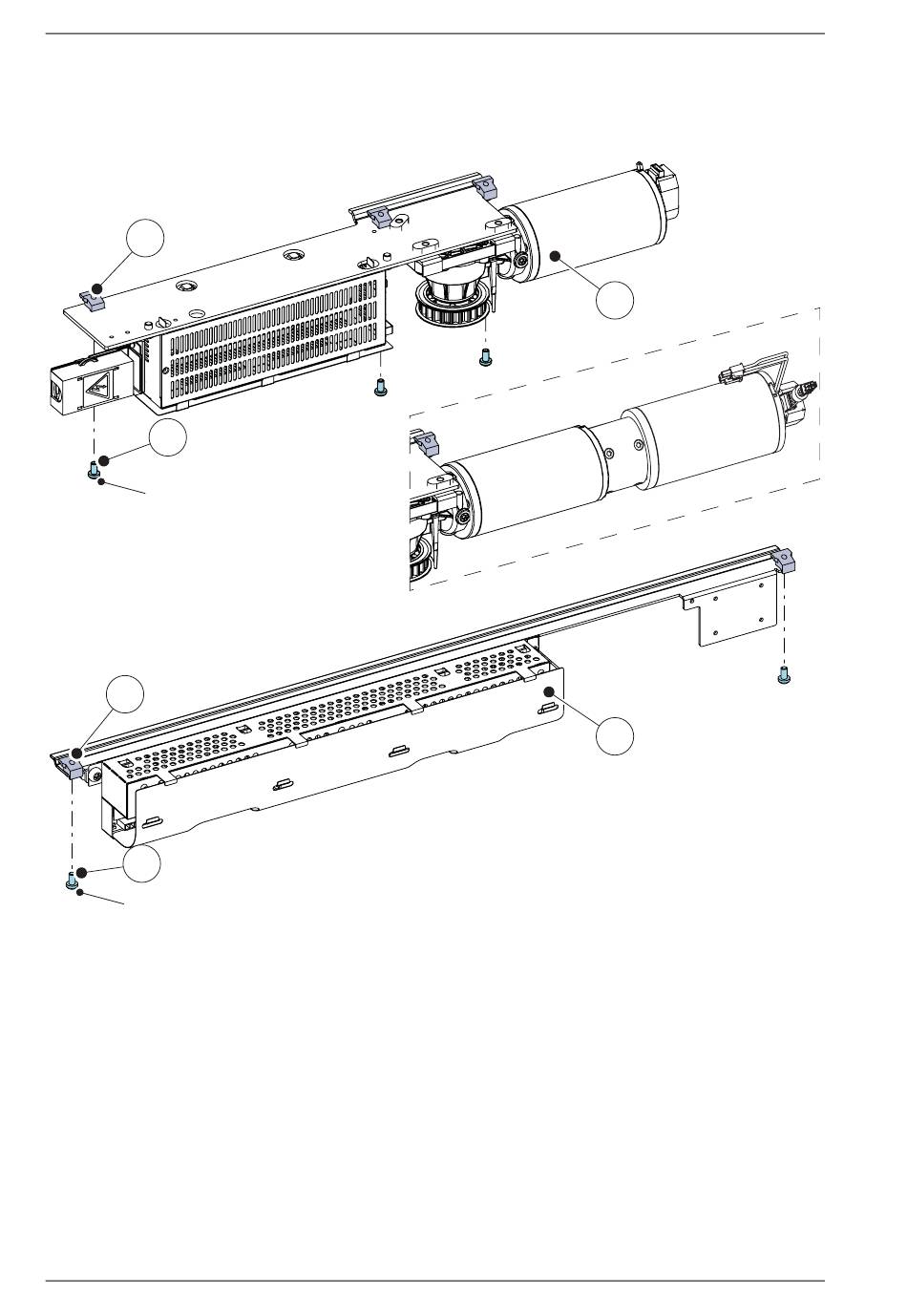

Die Schrauben und Muttern an der Antriebseinheit und der Hauptsteuerungsbaugruppe anbringen.

a Die Muttern (11) mit den Schrauben (12) an der Antriebseinheit (13) und der Hauptsteuerungs-
baugruppe (14) anbringen, aber noch nicht festziehen.
11
12
M5x10 (3x)
11
12
M5x10 (2x)
88
11 Mutter: M5
12 Schraube: M5x10
13 Antriebseinheit (HD oder DD)
14 Hauptsteuerungsbaugruppe
Ausgabe vom 2020-03-12
HD
13
DD
14
1018482-EMde-DE-3.0
