Zahnriemenmitnehmer Befestigen - entrematic PSL Retrofit Kit Montagehandbuch, Originalanweisungen

4.2.7

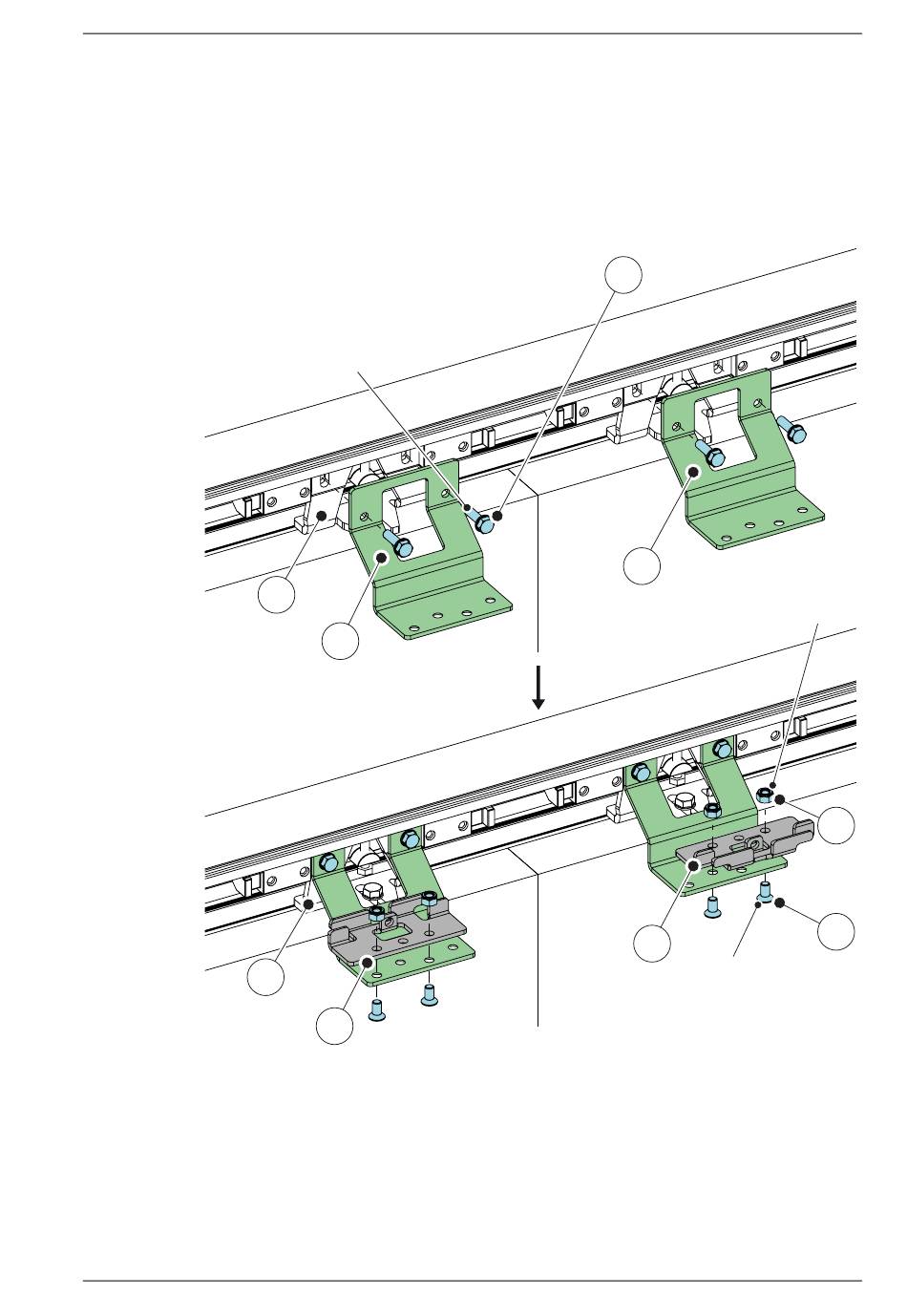

Zahnriemenmitnehmer befestigen

a Die vorhandenen Schrauben (24) herausdrehen, die Zahnriemenmitnehmer (27) und die Uni-
versal-Zahnriemenhalterung (28) mit den Schrauben (24) und (26) an den Laufwagen (1) be-
festigen.
Hinweis: Beim Herausdrehen der vorhandenen Schrauben (24) von den Laufwagen (1) die
Türblätter gut festhalten!
1018482-EMde-DE-3.0
M6x14 (4x)
1
27
1
28
Ausgabe vom 2020-03-12
4 Montage der mechanischen Teile
24
27
28
ISO 14581 (MFT)
M6x12 (4x)
1 Tragrollenbeschlag
24 Vorhandene Schraube: M6x14
25 Mutter: DIN 985 M6 (M6M)
26 Schraube: ISO 14581 (MFT) M6x12
27 Zahnriemenhalter
28 Universal-Zahnriemenbeschlag
DIN 985
M6 (M6M)
25
26
91
