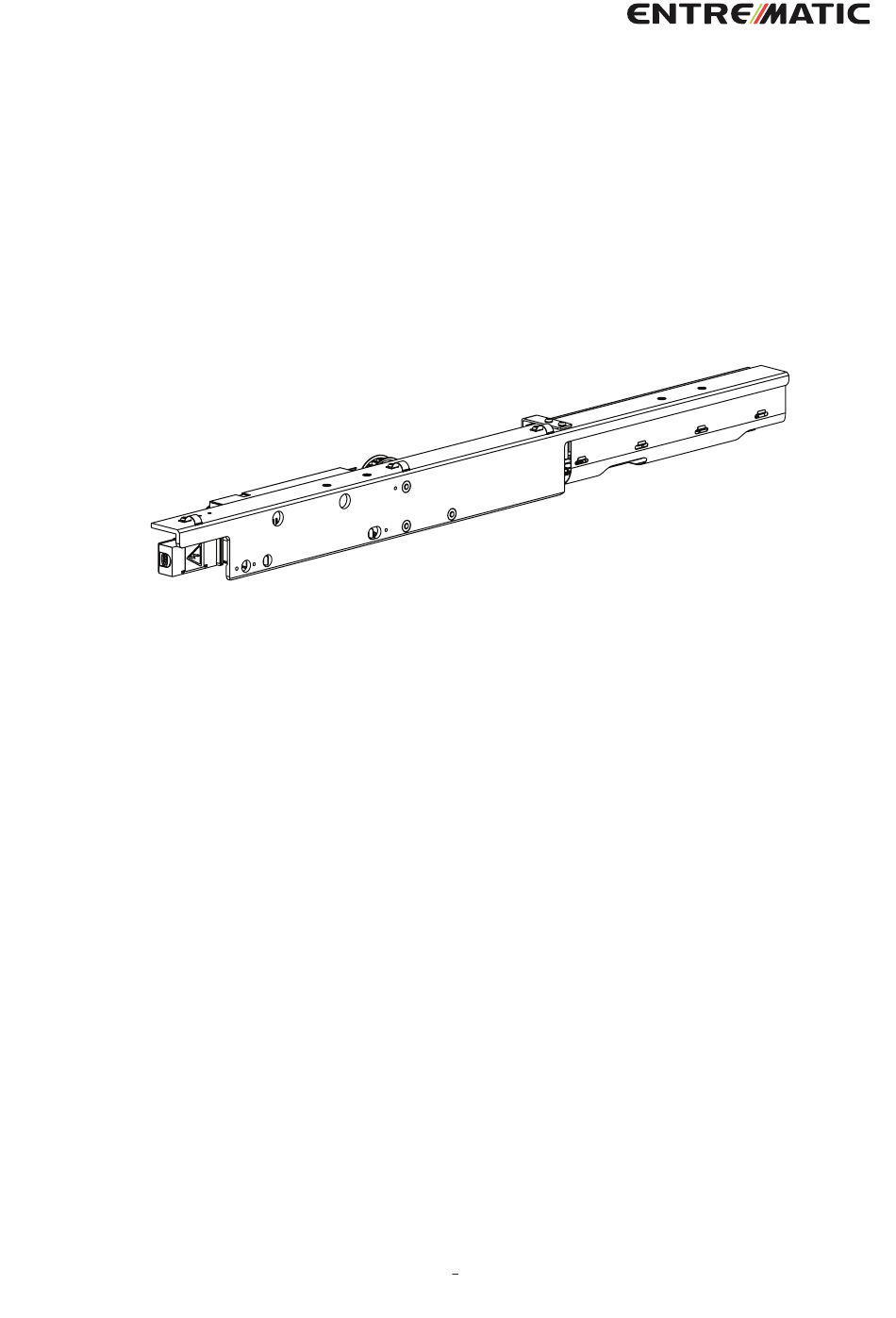

Schiebetürantrieb
Ditec KS200HD-KS200RG Retrofit Kit
Montagehandbuch
Originalanweisungen
1019202-DIde-DE-2.0 Ausgabe vom 2020-03-12

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für entrematic Ditec KS200HD Retrofit Kit

Inhaltszusammenfassung für entrematic Ditec KS200HD Retrofit Kit

  • Seite 1 Schiebetürantrieb Ditec KS200HD-KS200RG Retrofit Kit Montagehandbuch Originalanweisungen 1019202-DIde-DE-2.0 Ausgabe vom 2020-03-12...
  • Seite 2 © Alle Rechte hinsichtlich dieses Materials befinden sich in alleinigem Eigentum von Entrematic Group AB. Das Kopieren, Scannen oder Ändern ist ohne vorherige schriftliche Zustimmung von Entrematic Group AB ausdrücklich verboten. Änderungen ohne vorherige Ankündigung vorbehalten. Backtrack information: folder:Workspace Main, version:a578, Date:2019-12-24 time:06:07:28, state: Frozen...

  • Seite 3: Inhaltsverzeichnis

    INHALT Revision ..................................... Erforderliches Werkzeug ..............................Montage der mechanischen Teile ............................. Ditec KS200HD Austauschsatz für Universal-Anwendungen Nicht-Fluchtweg Ditec KS200RG Austauschsatz für Universal-Anwendungen Fluchtweg ..............3.1.1 Packungsinhalt und Kits auf Vollständigkeit kontrollieren ................3.1.2 Installation von I/O-Board (KS902MP) und Akku (KS902BAT2) ..............3.1.3 Die Halterungen an der vormontierten Baugruppe befestigen ..............
  • Seite 4 3.1.12.43 Tormax TX/TM/TMX ..........................3.1.12.44 Tormax TEP/TXP ............................3.1.12.45 Waldoor EC ..............................3.1.12.46 Waldoor UC ..............................3.1.12.47 Waldoor UWS 800 ........................... 3.1.12.48 Waldoor UWS 2400 ..........................3.1.12.49 Ditec VALOR (Fluchtweg) ........................3.1.12.50 Ditec Bis O ..............................3.1.12.51 Ditec Bis V ..............................Ditec KS800BTX zusätzliches Winkelset für Tormax iMotion 2202 ................

  • Seite 5: Revision

    1 Revision Revision Die folgenden Seiten wurden überarbeitet: Seite Revision 1.0 →2.0 Aktualisierte Baugruppenlänge für MUK-Paket mit 1,2m Akku als Standardbauteil hinzugefügt. Montage von I/O-Board und Akku in kurzer Baugruppe aktualisiert. Zusätzlicher Absatz zu Beschränkungen im Einsatz des Zahnriemenschlosses. Zusätzlicher Absatz zu Erweiterungs-Plattensatz. Vollständige Nummerierung der Schrauben und Muttern in Antriebszeichnungen hinzugefügt.

  • Seite 6: Erforderliches Werkzeug

    2 Erforderliches Werkzeug Erforderliches Werkzeug • Inbusschlüssel, 6 mm, mit Kugelspitze • Torx (T10 and T20) • Kreuzschraubendreher • Seitenschneider • Maulschlüssel, 10 mm • Maßband Ausgabe vom 2020-03-12 1019202-DIde-DE-2.0...

  • Seite 7: Montage Der Mechanischen Teile

    3 Montage der mechanischen Teile Montage der mechanischen Teile Ditec KS200HD Austauschsatz für Universal-Anwendungen Nicht-Fluchtweg Ditec KS200RG Austauschsatz für Universal-Anwendungen Fluchtweg Hinweis: Es folgt eine Übersicht über die allgemeinen Schritte zum Anschluss von Komponenten; siehe die Tabellenansicht zum jeweiligen angepassten Türtyp. 3.1.1 Packungsinhalt und Kits auf Vollständigkeit kontrollieren Packungsinhalt auf Vollständigkeit kontrollieren (Universal)
  • Seite 8 3 Montage der mechanischen Teile Bausatz KS800B1 überprüfen x 10 x 40 x 10 x 10 x 12 Unterlegscheibe: ISO 7089 (BRB) 6.4x12x1.5 Winkel 1 Antriebsträger Spurmutter: M6 Mutter: M6 Mutter: ISO 4035 (ML6M) M6 FZB Schraube: DIN 6921 (M6SF) M6x12 Schraube: DIN 6921 (M6SF) M6x14 Schraube: DIN 6921 (M6SF) M6x16 Schraube: ISO 14583 (MRT-TT) M6x16...
  • Seite 9 3 Montage der mechanischen Teile Bausatz KS800B2 überprüfen Unterlegscheibe: ISO 7089 (BRB) 6.4x12x1.5 Winkel 1 Antriebsträger Schraube: DIN 6921 (M6SF) M6x12 Schraube: DIN 6921 (M6SF) M6x14 Schraube: DIN 6921 (M6SF) M6x16 Schraube: ISO 14583 (MRT-TT) M6x16 Winkel 2 1019202-DIde-DE-2.0 Ausgabe vom 2020-03-12...
  • Seite 10 3 Montage der mechanischen Teile Bausatz KS800B3 überprüfen x 18 Unterlegscheibe: ISO 7089 (BRB) 6.4x12x1.5 Antriebsträger Spurmutter: M6 Schraube: DIN 6921 (M6SF) M6x14 Schraube: ISO 14583 (MRT-TT) M6x16 Schraube: ISO 14583 (MRT-TT) M6x35 Winkel 3 Abstandhalter Schraube: DIN 6921 (M6SF) M6x10 Ausgabe vom 2020-03-12 1019202-DIde-DE-2.0...
  • Seite 11 3 Montage der mechanischen Teile Bausatz KS800B4 überprüfen x 16 x 24 Unterlegscheibe:ISO 7089 (BRB) 6.4x12x1.5 Montagewinkel1 Schraube:DIN 6921 (M6SF) M6x12 Schraube:DIN 6921 (M6SF) M6x14 Schraube:ISO 14583 (MRT-TT) M6x16 Schraube:ISO 14583 (MRT-TT) M6x20 Schraube:DIN 6921 (M6SF) M6x10 Montagewinkel4 Montagewinkel5 Mutter:M6 1019202-DIde-DE-2.0 Ausgabe vom 2020-03-12...
  • Seite 12 3 Montage der mechanischen Teile Baugruppe Zahnriemenschloss Befestigung KSFB1LOCK überprüfen Schraube:ISO 14583 (MRT-TT) M6x10 Schraube:DIN 6921 (M6SF) M6x8 Unterlegscheibe:ISO 7089 (BRB) 6.4x12x1.5 Antriebsträger Spurmutter: M6 Mutter: M6 Mutter: ISO 4035 (ML6M) M6 FZB Schraube:DIN 6921 (M6SF) M6x12 Schraube:DIN 6921 (M6SF) M6x14 Schraube:DIN 6921 (M6SF) M6x16 Befestigungswinkel Montagewinkel...
  • Seite 13 3 Montage der mechanischen Teile Baugruppe Zahnriemenschloss Befestigung KSFB2LOCK überprüfen Schraube:ISO 14583 (MRT-TT) M6x10 Schraube:DIN 6921 (M6SF) M6x8 Unterlegscheibe:ISO 7089 (BRB) 6.4x12x1.5 Schraube:DIN 6921 (M6SF) M6x14 Schraube:DIN 6921 (M6SF) M6x16 Montagewinkel2 Schraube:DIN 6921 (M6SF) M6x10 Montagewinkel4 Montagewinkel5 Mutter: M6 Befestigungswinkel Montagewinkel 1019202-DIde-DE-2.0 Ausgabe vom 2020-03-12...
  • Seite 14 3 Montage der mechanischen Teile Baugruppe Zahnriemenschloss Befestigung KSFB3LOCK überprüfen Mutter:M5 Riemenführung Befestigungswinkel (Zahnriemenschloss) TORMAX iMotion 2202 Schraube:ISO 14583 (MRT) M5x10 Schraube:ISO 7046 (MFTS) M3x5 Baugruppe Zahnriemenschloss Befestigung KSFB4LOCK überprüfen Spurmutter:M6 Schraube:DIN 6921 (M6SF) M6x10 Befestigungswinkel (Zahnriemenschloss) GEZE Slimdrive Ausgabe vom 2020-03-12 1019202-DIde-DE-2.0...

  • Seite 15: Installation Von I/O-Board (Ks902Mp) Und Akku (Ks902Bat2)

    3 Montage der mechanischen Teile 3.1.2 Installation von I/O-Board (KS902MP) und Akku (KS902BAT2) Hinweis: Bei bistabiler Verriegelung I/O-Board wählen. Das I/O-Board (7) und den Akku (8) mit den Schrauben (9) an der vormontierten Baugruppe (12) befestigen. ISO 14583 (MRT) M4x6 (2x) ISO 14583 (MRT) M4x6 (2x) ISO 14583 (MRT)

  • Seite 16: Die Halterungen An Der Vormontierten Baugruppe Befestigen

    3 Montage der mechanischen Teile 3.1.3 Die Halterungen an der vormontierten Baugruppe befestigen Die abgebildeten Halterungen dienen nur als Beispiel. Bitte wählen Sie die geeigneten Halterungen für den angegebenen Antrieb. a Installation der Montageplatte. Bitte Maße zuerst an der Oberseite der Montageplatte (27) ablesen.
  • Seite 17 3 Montage der mechanischen Teile b Montage der Montageplatte (27) und des Montagewinkels (28) mit den Unterlegscheiben (14) und den Schrauben (4) durchführen. ISO 7089 (BRB) 6.4x12x1.5 FZB (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (6x) Schraube: ISO 14583 (MRT-TT) M6x10 Unterlegscheibe: ISO 7089 (BRB) 6.4x12x1.5 Antriebsträger Montagewinkel...
  • Seite 18 3 Montage der mechanischen Teile d Die Halterungen an der vormontierten Baugruppe (12) befestigen. Dann die Schrauben (11) mit einem Drehmoment von 8 - 10 Nm festziehen. DIN 6921 (M6SF) M6x8 FZB 8.8 (2x) Schraube: DIN 6921 (M6SF) M6x8 vormontierte Baugruppe Ausgabe vom 2020-03-12 1019202-DIde-DE-2.0...

  • Seite 19: Die Halterungen An Der Umlenkrolleneinheit Befestigen

    3 Montage der mechanischen Teile 3.1.4 Die Halterungen an der Umlenkrolleneinheit befestigen Die Halterungen an der Umlenkrolleneinheit (15) befestigen, vgl. 3.1.3. DIN 6921 (M6SF) M6x8 FZB 8.8 (2x) Schraube: DIN 6921 (M6SF) M6x8 Umlenkrad-Baugruppe 3.1.5 Prüfen und Einstellen der Zahnriemenspannung a Die Befestigungsschraube (52) lösen, aber nicht entfernen.

  • Seite 20: Die Halterungen Am Zahnriemenschloss (Optional) Befestigen

    3 Montage der mechanischen Teile e Die Befestigungsschraube (52) mit einem Drehmoment von 10 Nm anziehen. Hinweis: An der Sicherungsmutter (54) keine Einstellungen vornehmen. 1-2 mm Umlenkrad-Baugruppe Zahnriemen Einstellschraube Spannrad Befestigungsschraube Schrauben Sicherungsmutter 3.1.6 Die Halterungen am Zahnriemenschloss (optional) befestigen Die Halterungen am Zahnriemenschloss (39) befestigen, vgl.
  • Seite 21 3 Montage der mechanischen Teile DIN 6921 (M6SF) M6x8 FZB 8.8 (2x) Schraube: DIN 6921 (M6SF) M6x8 Zahnriemenschloss 1019202-DIde-DE-2.0 Ausgabe vom 2020-03-12...

  • Seite 22: Begrenzte Sbl (Länge Des Trägers) Für Zahnriemenschloss

    3 Montage der mechanischen Teile Begrenzte SBL (Länge des Trägers) für Zahnriemenschloss Zweiflügelige Tür (Zahnriemenschloss mittig installiert) Ausgabe vom 2020-03-12 1019202-DIde-DE-2.0...
  • Seite 23 3 Montage der mechanischen Teile Zweiflügelige Tür (Zahnriemenschloss rechts am Balken installiert) Hinweis: Siehe die Montagezeichnung zum Zahnriemenschloss (1019443). 2100 mm ≤ SBL ≤ 2164 mm (KS200HD) 2270 mm ≤ SBL ≤ 2334 mm (KS200RG) Öffnen der rechten Tür Hinweis: Bei der folgenden SBL ist das Zahnriemenschloss auf der rechten Seite des Balkens instal- liert.

  • Seite 24: Befestigen Des Erweiterungs-Plattensatzes

    3 Montage der mechanischen Teile 3.1.7 Befestigen des Erweiterungs-Plattensatzes Hinweis: Der Erweiterungs-Plattensatz ist nur vonnöten, wenn eine Tür mit geringer Öffnungsbreite (COW) mit einem Zahnriemenschloss versehen werden soll. Packungsinhalt auf Vollständigkeit kontrollieren Halterung Erweiterungsplatte Schraube: ISO 4014 (M6S) M4x10 Kabelbaum Schraube: ISO 14583 (MRT) M4x6 Ausgabe vom 2020-03-12 1019202-DIde-DE-2.0...
  • Seite 25 3 Montage der mechanischen Teile I/O-Board, Akku und Zahnriemenschloss an Erweiterungsplatte befestigen Fall 1 ISO 14583 (MRT) M4x6 (3x) Halterung Zahnriemenschloss Schraube: ISO 14583 (MRT) M4x6 Batterie Erweiterungsplatte 1019202-DIde-DE-2.0 Ausgabe vom 2020-03-12...
  • Seite 26 3 Montage der mechanischen Teile Fall 3 ISO 14583 (MRT) M4x6 (5x) Halterung Zahnriemenschloss Schraube: ISO 14583 (MRT) M4x6 Batterie Erweiterungsplatte I/O-Board Ausgabe vom 2020-03-12 1019202-DIde-DE-2.0...
  • Seite 27 3 Montage der mechanischen Teile Fall 4 ISO 14583 (MRT) M4x6 (5x) Halterung Zahnriemenschloss Schraube: ISO 14583 (MRT) M4x6 Batterie Erweiterungsplatte I/O-Board 1019202-DIde-DE-2.0 Ausgabe vom 2020-03-12...

  • Seite 28: Den Erweiterungsplatten-Satz An Der Vormontierten Baugruppe Befestigen

    3 Montage der mechanischen Teile Den Erweiterungsplatten-Satz an der vormontierten Baugruppe befestigen ISO 14583 (MRT) M4x6 (1x) ISO 4014 (M6S) M4x10 (2x) vormontierte Baugruppe Schraube: ISO 14583 (MRT) M4x6 Schraube: ISO 4014 (M6S) M4x10 Erweiterungsplatte Ausgabe vom 2020-03-12 1019202-DIde-DE-2.0...

  • Seite 29: Den Zahnriemenmitnehmer Am Anschlusswinkel Befestigen

    3 Montage der mechanischen Teile 3.1.8 Den Zahnriemenmitnehmer am Anschlusswinkel befestigen a Den Zahnriemenmitnehmer (26) mit den Schrauben (4) und den Unterlegscheiben (14) an der Anschlusshalterung (24) befestigen. ISO 7089 (BRB) 6.4x12x1.5 FZB (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (4x) Schraube: ISO 14583 (MRT-TT) M6x10 Unterlegscheibe: ISO 7089 (BRB) 6.4x12x1.5 Anschlusswinkel...

  • Seite 30: Riemenspanner Anbringen

    3 Montage der mechanischen Teile 3.1.9 Riemenspanner anbringen Die Riemenspannfeder zwischen dem achten und neunten Riemenzahn auf beiden Seiten der un- teren Zahnriemenhalterung anbringen. Wenn zwei Riemenspannfedern benötigt werden, die zweite Riemenspannfeder in gleicher Weise unter der oberen Zahnriemenhalterung einsetzen. Hinweis: Bei Bedarf werden die Antriebe mit Riemenspannfedern geliefert.

  • Seite 31: Allgemeine Regeln Für Die Montage

    3 Montage der mechanischen Teile 3.1.10 Allgemeine Regeln für die Montage Position des Zahnriemens, der mit den Zahnriemenhalterungen verbunden ist. Beidseitig öffnend Die Zahnriemenhalterung (16) am linken Türblatt muss mit dem oberen Zahnriemen verbunden werden. Die Zahnriemenhalterung (16) am rechten Türblatt muss mit dem unteren Zahnriemen verbunden werden.
  • Seite 32 3 Montage der mechanischen Teile Für den Elektroanschluss, die Inbetriebnahme und die Einstellung der Betriebsparameter siehe DAS200 Montagehandbuch über folgenden QR-Code. https://www.ditecentrematic.com/Entrematic/ditecentrematicCOM/QR/Multilanguages/DAS200/Di- tecDAS200.pdf Ausgabe vom 2020-03-12 1019202-DIde-DE-2.0...

  • Seite 33: Liste Der Umrüstbaren Türtypen

    3 Montage der mechanischen Teile 3.1.11 Liste der umrüstbaren Türtypen Pos. Herstellermarke und -typ Seite Winkelbau- Zahnrie- satz menschlossBefes- tigungs-Set ATS CLIXMASTER KS800B1 ATS TSF 2100 KS800B1 Baumgartner Al-Profil KS800B1 Baumgartner Stahl KS800B2 DORMA ES 50 KS800B1 DORMA ES 55/60 KS800B1 DORMA ES 70 KS800B1...
  • Seite 34 3 Montage der mechanischen Teile Pos. Herstellermarke und -typ Seite Winkelbau- Zahnrie- satz menschlossBefes- tigungs-Set Record STA19 KS800B4 Record STA20 KS800B4 KSFB2LOCK Record STA21 KS800B4 Tormax TMP KS800B1 Tormax TX/TM/TMX KS800B1 KSFB1LOCK Tormax TEP/TXP KS800B1 Waldoor EC KS800B1 Waldoor UC KS800B2 KSFB2LOCK Waldoor UWS 800...

  • Seite 35: Umrüstbare Türtypen

    3 Montage der mechanischen Teile 3.1.12 umrüstbare Türtypen Hinweis: Originalmuttern und -schrauben können wiederverwendet werden. ATS CLIXMASTER ISO 14583 (MRT-TT) M6x10 FZB 8.8 (6x) ISO 7089 (BRB) 6.4x12x1.5 FZB (6x) Square nut M6 (6x) DIN 6921 (M6SF) M6x14 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT)

  • Seite 36: Ats Tsf 2100

    3 Montage der mechanischen Teile ATS TSF 2100 Original or ISO 14583 (MRT-TT) ISO 7089 (BRB) Original or DIN 6921 (M6SF) M6x10 FZB 8.8 (6x) 6.4x12x1.5 FZB (6x) nut M6 (6x) M6x14 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (8x) Anschlusswinkel...

  • Seite 37: Baumgartner Al-Profil

    3 Montage der mechanischen Teile Baumgartner Al-Profil ISO 7089 (BRB) Original or 6.4x12x1.5 FZB (6x) square nut M6 (6x) DIN 6921 (M6SF) M6x16 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (6x) Original or square nut M6 (4x) ISO 14583 (MRT-TT)

  • Seite 38: Baumgartner Stahl

    3 Montage der mechanischen Teile Baumgartner Stahl Make M6 threads on the steel beam manually. original Original screws or DIN 6921 (M6SF) M6x12 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (4x) Anschlusswinkel Montagewinkel Winkel 2...

  • Seite 39: Dorma Es 50

    3 Montage der mechanischen Teile DORMA ES 50 ISO 7089 (BRB) 6.4x12x1.5 FZB (6x) Nut M6 (6x) DIN 6921 (M6SF) M6x14 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 7089 (BRB) 6.4x12x1.5 FZB (24x) ISO 14583 (MRT-TT) ISO 14583 (MRT-TT)

  • Seite 40: Dorma Es 55/60

    3 Montage der mechanischen Teile DORMA ES 55/60 ISO 7089 (BRB) 6.4x12x1.5 FZB (6x) Square nut M6 (6x) ISO 14583 (MRT-TT) DIN 6921 (M6SF) M6x10 FZB 8.8 (6x) M6x14 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) Square nut M6 (4x) ISO 14583 (MRT-TT) M6x16 FZB 8.8 (4x) ISO 14583 (MRT-TT)

  • Seite 41: Dorma Es 70

    3 Montage der mechanischen Teile DORMA ES 70 DIN 6921 (M6SF) M6x14 FZB 8.8 (6x) Square nut M6 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (4x) Square nut M6 (4x) DIN 6921 (M6SF) M6x12 FZB 8.8 (4x) Anschlusswinkel Montagewinkel...

  • Seite 42: Dorma Es 90/100

    3 Montage der mechanischen Teile DORMA ES 90/100 DIN 6921 (M6SF) ISO 7089 (BRB) M6x14 FZB 8.8 (6x) 6.4x12x1.5 FZB (6x) Square nut M6 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 7089 (BRB) 6.4x12x1.5 FZB (32x) ISO 14583 (MRT-TT) M6x20 FZB 8.8 (4x)

  • Seite 43: Dorma Es 200

    3 Montage der mechanischen Teile DORMA ES 200 ISO 14583 (MRT-TT) Square nut M6 (6x) M6x10 FZB 8.8 (6x) ISO 7089 (BRB) DIN 6921 (M6SF) 6.4x12x1.5 FZB (6x) M6x14 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x35 FZB 8.8 (4x) ISO 14583 (MRT-TT) Spacer block (2x)

  • Seite 44: Eldebe Gsx

    3 Montage der mechanischen Teile ELDEBE GSX ISO 4035 (ML6M) ISO 7089 (BRB) M6 FZB (6x) 6.4x12x1.5 FZB (6x) DIN 6921 (M6SF) ISO 14583 (MRT-TT) M6x12 FZB 8.8 (6x) M6x10 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) 13.5 ISO 7089 (BRB) 6.4x12x1.5 FZB (36x)

  • Seite 45: Emd

    3 Montage der mechanischen Teile Nut (6x) DIN 6921 (M6SF) ISO 7089 (BRB) M6x14 FZB 8.8 (12x) 6.4x12x1.5 FZB (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) Square nut: M6 (4x) 14mm DIN 6921 (M6SF) M6x12 FZB 8.8 (4x) Anschlusswinkel Antriebsträger...

  • Seite 46: Emv

    3 Montage der mechanischen Teile DIN 6921 (M6SF) ISO 7089 (BRB) ISO 14583 (MRT-TT) M6x14 FZB 8.8 (12x) 6.4x12x1.5 FZB (6x) M6x10 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) DIN 6921 (M6SF) M6x12 FZB 8.8 (4x) Square nut: M6 (4x) 14mm Anschlusswinkel Antriebsträger...

  • Seite 47: Faiveley 6

    3 Montage der mechanischen Teile Faiveley 6 Square nut M6 (6x) ISO 7089 (BRB) 6.4x12x1.5 FZB (6x) DIN 6921 (M6SF) M6x14 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (6x) Square nut M6 (4x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (4x) DIN 6921 (M6SF)

  • Seite 48: Faiveley 12

    3 Montage der mechanischen Teile Faiveley 12 Square nut M6 (6x) DIN 6921 (M6SF) ISO 7089 (BRB) M6x12 FZB 8.8 (6x) 6.4x12x1.5 FZB (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (6x) Square nut M6 (4x) ISO 14583 (MRT-TT) DIN 6921 (M6SF) M6x10 FZB 8.8 (4x)

  • Seite 49: Faiveley 17

    3 Montage der mechanischen Teile Faiveley 17 DIN 6921 (M6SF) ISO 4035 (ML6M) ISO 7089 (BRB) M6x14 FZB 8.8 (6x) M6 FZB (6x) 6.4x12x1.5 FZB (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (6x) DIN 6921 (M6SF) M6x12 FZB 8.8 (4x) ISO 4035 (ML6M)

  • Seite 50: Geze Ecdrive

    3 Montage der mechanischen Teile Geze Ecdrive DIN 6921 (M6SF) Square nut M6 (6x) M6x10 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (4x) ISO 14583 (MRT-TT) ISO 7089 (BRB) M6x16 FZB 8.8 (4x) 6.4x12x1.5 FZB (16x) Anschlusswinkel Winkel 1...

  • Seite 51: Geze Tsa 340

    3 Montage der mechanischen Teile GEZE TSA 340 DIN 6921 (M6SF) Square nut M6 (6x) M6x14 FZB 8.8 (6x) 7.5 mm DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 7089 (BRB) 6.4x12x1.5 FZB (20x) ISO 14583 (MRT-TT) M6x16 FZB 8.8 (4x) Anschlusswinkel Montagewinkel 1019202-DIde-DE-2.0...

  • Seite 52: Geze Tsa 350 N/350 W

    3 Montage der mechanischen Teile GEZE TSA 350 N/350 W DIN 6921 (M6SF) Original T-nuts or M6x14 FZB 8.8 (6x) Square nut M6 (6x) ISO 4035 (ML6M) M6 FZB (4x) 12 mm DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) DIN 6921 (M6SF) M6x12 FZB 8.8 (4x) ISO 7089 (BRB) 6.4x12x1.5 FZB (32x)

  • Seite 53: Geze Tsa 360

    3 Montage der mechanischen Teile GEZE TSA 360 Original T-nuts or DIN 6921 (M6SF) ISO 4035 (ML6M) Square nut M6 (6x) M6x14 FZB 8.8 (6x) M6 FZB 8.8 (4x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) DIN 6921 (M6SF) M6x12 FZB 8.8 (4x) ISO 7089 (BRB) 6.4x12x1.5 FZB (32x) ISO 14583 (MRT-TT)

  • Seite 54: Geze Tsa 450

    3 Montage der mechanischen Teile GEZE TSA 450 Square nut M6 (6x) ISO 7089 (BRB) DIN 6921 (M6SF) 6.4x12x1.5 FZB (6x) M6x14 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (6x) DIN 6921 (M6SF) M6x12 FZB 8.8 (4x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (4x)

  • Seite 55: Gilgen Slk/Slg

    3 Montage der mechanischen Teile Gilgen SLK/SLG DIN 6921 (M6SF) ISO 4035 (ML6M) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) M6 FZB (6x) M6x12 FZB 8.8 (6x) 9 mm DIN 6921 (M6SF) M6x10 FZB 8.8 (4x) ISO 7089 (BRB) 6.4x12x1.5 FZB (24x) ISO 14583 (MRT-TT) M6x20 FZB 8.8 (4x) Anschlusswinkel...

  • Seite 56: Gilgen Slm/Slp

    3 Montage der mechanischen Teile Gilgen SLM/SLP DIN 6921 (M6SF) ISO 4035 (ML6M) M6 FZB (6x) M6x12 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) DIN 6921 (M6SF) M6x10 FZB 8.8 (4x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (4x) Anschlusswinkel Winkel 1 Montagewinkel...

  • Seite 57: Horton Reihe 2001

    3 Montage der mechanischen Teile HORTON Reihe 2001 Square nut ISO 7089 (BRB) M6 (6x) 6.4x12x1.5 FZB (6x) DIN 6921 (M6SF) ISO 14583 (MRT-TT) M6x14 FZB 8.8 (6x) M6x10 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) 10.5 ISO 4035 (ML6M) M6 FZB (4x) ISO 7089 (BRB)

  • Seite 58: Manusa Pa 80

    3 Montage der mechanischen Teile Manusa PA 80 ISO 7089 (BRB) 6.4x12x1.5 FZB (6x) ISO 14583 (MRT-TT) ISO 4035 (ML6M) M6x10 FZB 8.8 (6x) M6 FZB (6x) DIN 6921 (M6SF) M6x14 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (4x) Square nut...

  • Seite 59: Manusa Stk

    3 Montage der mechanischen Teile Manusa STK ISO 7089 (BRB) 6.4x12x1.5 FZB (6x) Original screws and nuts (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) Square nut M6 (4x) M6x16 FZB 8.8 (4x) DIN 6921 (M6SF) M6x12 FZB 8.8 (4x) ISO 7089 (BRB)

  • Seite 60: Manusa Visio

    3 Montage der mechanischen Teile Manusa Visio DIN 6921 (M6SF) DIN 6921 (M6SF) M6x14 FZB 8.8 (6x) M6x8 FZB 8.8 (6x) Nut M6 (6x) ISO 7089 (BRB) 6.4x12x1.5 FZB (12x) DIN 6921 (M6SF) M6x12 FZB 8.8 (4x) Anschlusswinkel Winkel 4 Ausgabe vom 2020-03-12 1019202-DIde-DE-2.0...

  • Seite 61: Portalp 2000B

    3 Montage der mechanischen Teile Portalp 2000B ISO 7089 (BRB) 6.4x12x1.5 FZB (6x) ISO 14583 (MRT-TT) Original screws M6x10 FZB 8.8 (6x) and nuts (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) DIN 6921 (M6SF) M6x12 FZB 8.8 (4x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (8x) Anschlusswinkel Winkel 1...

  • Seite 62: Automatiktür Gts-L/-P

    3 Montage der mechanischen Teile Automatiktür GTS-L/-P Square nut M6 (6x) DIN 6921 (M6SF) ISO 7089 (BRB) M6x14 FZB 8.8 (6x) 6.4x12x1.5 FZB (6x) 10.5 Make M6 threads on the original door carriers ISO 14583 (MRT-TT) DIN 6921 (M6SF) M6x10 FZB 8.8 (6x) M6x8 FZB 8.8 (6x) ISO 7089 (BRB) 6.4x12x1.5 FZB (28x)

  • Seite 63: Automatiktür Gtv

    3 Montage der mechanischen Teile Automatiktür GTV ISO 7089 (BRB) ISO 4035 (ML6M) 6.4x12x1.5 FZB (6x) M6 FZB (6x) DIN 6921 (M6SF) M6x12 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 7089 (BRB) 6.4x12x1.5 FZB (8x) DIN 6921 (M6SF)

  • Seite 64: Record Sta7

    3 Montage der mechanischen Teile Record STA7 Make M6 threads on the steel beam manually. original Original screws or DIN 6921 (M6SF) M6x12 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) Original screws ISO 14583 (MRT-TT) M6x10 FZB 8.8 (4x) Anschlusswinkel Montagewinkel Winkel 2...

  • Seite 65: Record Sta8

    3 Montage der mechanischen Teile Record STA8 Make M6 threads on the steel beam manually. original Original screws or DIN 6921 (M6SF) M6x12 FZB 8.8 (6x) Original screws DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (8x) Anschlusswinkel Winkel 1 Montagewinkel...

  • Seite 66: Record Sta9/Sta10

    3 Montage der mechanischen Teile Record STA9/STA10 Make M6 threads on the steel beam manually. original Original screws or DIN 6921 (M6SF) M6x12 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) DIN 6921 (M6SF) M6x14 FZB 8.8 (4x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (4x) Anschlusswinkel...

  • Seite 67: Record Sta11

    3 Montage der mechanischen Teile Record STA11 Square nut M6 (6x) ISO 7089 (BRB) 6.4x12x1.5 FZB (6x) DIN 6921 (M6SF) M6x14 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) DIN 6921 (M6SF) M6x12 FZB 8.8 (4x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (4x)

  • Seite 68: Record Sta12/Sta14 Stahl

    3 Montage der mechanischen Teile Record STA12/STA14 Stahl Original screws or DIN 6921 (M6SF) M6x12 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 4035 (ML6M) M6 FZB (4x) DIN 6921 (M6SF) M6x14 FZB 8.8 (4x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (4x) Anschlusswinkel Winkel 1...

  • Seite 69: Record Sta12/Sta14 Al

    3 Montage der mechanischen Teile Record STA12/STA14 AL Original or DIN 6921 (M6SF) Nut M6 M6x12 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 7089 (BRB) Nut M6 6.4x12x1.5 FZB (12x) DIN 6921 (M6SF) M6x14 FZB 8.8 (4x) ISO 14583 (MRT-TT) M6x16 FZB 8.8 (4x) Anschlusswinkel...

  • Seite 70: Record Sta13

    3 Montage der mechanischen Teile Record STA13 ISO 4035 (ML6M) DIN 6921 (M6SF) M6 FZB (6x) M6x10 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) ISO 4035 (ML6M) M6x10 FZB 8.8 (4x) M6 FZB (4x) ISO 7089 (BRB) 6.4x12x1.5 FZB (4x) DIN 6921 (M6SF)

  • Seite 71: Record Sta15

    3 Montage der mechanischen Teile Record STA15 ISO 4035 (ML6M) DIN 6921 (M6SF) M6 FZB (6x) M6x10 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 4035 (ML6M) M6 FZB (4x) DIN 6921 (M6SF) M6x14 FZB 8.8 (4x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (4x) Anschlusswinkel...

  • Seite 72: Record Sta16/17

    3 Montage der mechanischen Teile Record STA16/17 Hinweis: * Schneiden Sie den Originalträger in mehrere Stücke. Zweiflügelig 2/3 des Originalträgers für die vormontierte Baugruppe. 1/6 des Originalträgers für die Spannrolle. 1/6 des Originalträgers für das Zahnriemenschloss. Links öffnend 2/3 des Originalträgers für die vormontierte Baugruppe. 1/3 des Originalträgers für die Spannrolle und das Zahnriemenschloss.

  • Seite 73: Record Sta19

    3 Montage der mechanischen Teile Record STA19 DIN 6921 (M6SF) Nut M6 (6x) M6x10 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 7089 (BRB) 6.4x12x1.5 FZB (24x) ISO 14583 (MRT-TT) M6x20 FZB 8.8 (4x) Anschlusswinkel Winkel 4 1019202-DIde-DE-2.0 Ausgabe vom 2020-03-12...

  • Seite 74: Record Sta20

    3 Montage der mechanischen Teile Record STA20 DIN 6921 (M6SF) DIN 6921 (M6SF) Nut M6 (6x) M6x10 FZB 8.8 (6x) M6x8 FZB 8.8 (6x) ISO 7089 (BRB) 6.4x12x1.5 FZB (8x) DIN 6921 (M6SF) M6x10 FZB 8.8 (4x) Anschlusswinkel Winkel 4 Ausgabe vom 2020-03-12 1019202-DIde-DE-2.0...

  • Seite 75: Record Sta21

    3 Montage der mechanischen Teile Record STA21 DIN 6921 (M6SF) DIN 6921 (M6SF) Nut M6 (6x) M6x10 FZB 8.8 (6x) M6x8 FZB 8.8 (6x) ISO 7089 (BRB) 6.4x12x1.5 FZB (8x) DIN 6921 (M6SF) M6x12 FZB 8.8 (4x) Anschlusswinkel Winkel 4 1019202-DIde-DE-2.0 Ausgabe vom 2020-03-12...

  • Seite 76: Tormax Tmp

    3 Montage der mechanischen Teile Tormax TMP ISO 7089 (BRB) DIN 6921 (M6SF) 6.4x12x1.5 FZB (6x) M6x12 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 7089 (BRB) 6.4x12x1.5 FZB (4x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (8x) Anschlusswinkel...

  • Seite 77: Tormax Tx/Tm/Tmx

    3 Montage der mechanischen Teile Tormax TX/TM/TMX Original screws or DIN 6921 (M6SF) M6x12 FZB 8.8 (6x) 117.5 DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (8x) Anschlusswinkel Winkel 1 Montagewinkel 1019202-DIde-DE-2.0 Ausgabe vom 2020-03-12...

  • Seite 78: Tormax Tep/Txp

    3 Montage der mechanischen Teile Tormax TEP/TXP DIN 6921 (M6SF) ISO 7089 (BRB) M6x12 FZB 8.8 (6x) 6.4x12x1.5 FZB (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 7089 (BRB) 6.4x12x1.5 FZB (20x) DIN 6921 (M6SF) M6x16 FZB 8.8 (4x) Anschlusswinkel...

  • Seite 79: Waldoor Ec

    3 Montage der mechanischen Teile Waldoor EC 152.4 DIN 6921 (M6SF) M6x12 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (4x) Anschlusswinkel Montagewinkel 1019202-DIde-DE-2.0 Ausgabe vom 2020-03-12...

  • Seite 80: Waldoor Uc

    3 Montage der mechanischen Teile Waldoor UC ISO 7089 (BRB) ISO 14583 (MRT-TT) DIN 6921 (M6SF) ISO 7089 (BRB) 6.4x12x1.5 FZB (18x) M6x10 FZB 8.8 (6x) M6x14 FZB 8.8 (6x) 6.4x12x1.5 FZB (6x) DIN 6921 (M6SF) M6x12 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT)

  • Seite 81: Waldoor Uws 800

    3 Montage der mechanischen Teile Waldoor UWS 800 ISO 4035 (ML6M) ISO 7089 (BRB) M6 FZB(6x) 6.4x12x1.5 FZB (6x) ISO 14583 (MRT-TT) DIN 6921 (M6SF) M6x10 FZB 8.8 (6x) M6x12 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (8x) Anschlusswinkel...

  • Seite 82: Waldoor Uws 2400

    3 Montage der mechanischen Teile Waldoor UWS 2400 ISO 14583 (MRT-TT) ISO 7089 (BRB) M6x10 FZB 8.8 (6x) 6.4x12x1.5 FZB (6x) 10.5 DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 7089 (BRB) 6.4x12x1.5 FZB (28x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (8x) Anschlusswinkel Winkel 1 Montagewinkel...

  • Seite 83: Ditec Valor (Fluchtweg)

    3 Montage der mechanischen Teile Ditec VALOR (Fluchtweg) ISO 4035 (ML6M) ISO 7089 (BRB) M6 FZB (6x) 6.4x12x1.5 FZB (6x) DIN 6921 (M6SF) M6x12 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (6x) ISO 7089 (BRB) 6.4x12x1.5 FZB (40x) ISO 14583 (MRT-TT)

  • Seite 84: Ditec Bis O

    3 Montage der mechanischen Teile Ditec Bis O ISO 4035 (ML6M) ISO 7089 (BRB) M6 FZB (6x) 6.4x12x1.5 FZB (6x) ISO 14583 (MRT-TT) DIN 6921 (M6SF) M6x10 FZB 8.8 (6x) M6x12 FZB 8.8 (6x) Cut Line Original screws DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (4x)

  • Seite 85: Ditec Bis V

    3 Montage der mechanischen Teile Ditec Bis V ISO 4035 (ML6M) ISO 7089 (BRB) M6 FZB (6x) 6.4x12x1.5 FZB (6x) ISO 14583 (MRT-TT) DIN 6921 (M6SF) M6x10 FZB 8.8 (6x) M6x12 FZB 8.8 (6x) DIN 6921 (M6SF) M6x8 FZB 8.8 (6x) ISO 14583 (MRT-TT) M6x10 FZB 8.8 (4x) ISO 7089 (BRB)

  • Seite 86: Ditec Ks800Btx Zusätzliches Winkelset Für Tormax Imotion 2202

    3 Montage der mechanischen Teile Ditec KS800BTX zusätzliches Winkelset für Tormax iMotion 2202 3.2.1 Vorbereitung der Bauteile • Bauteileile des KS200 x 16 x 16 Zahnriemen Zahnriemenspanner (nicht erforderlich, wenn Zahnriemenschloss vorhanden) Zahnriemenklemme vormontierte Baugruppe Universal-Zahnriemenbeschlag Ausgabe vom 2020-03-12 1019202-DIde-DE-2.0...
  • Seite 87 3 Montage der mechanischen Teile • Bauteileile des TORMAX iMotion 2202 Zahnriemenspannung Schraube: ISO 14583 (MRT) M5x10 Mutter: DIN 985 M6 (M6M) Mutter: M6 Schraube: ISO 14581 (MFT) M6x12 Platte der Antriebseinheit Zahnriemenhalter Elektronischer Antriebsträger Mutter: M5 1019202-DIde-DE-2.0 Ausgabe vom 2020-03-12...

  • Seite 88: Vorbereitung

    3 Montage der mechanischen Teile 3.2.2 Vorbereitung a Vorhandenes Antriebssystem demontieren. Folgende Bauteile des alten Systems behalten: Laufwagen (1), Träger (2), Verkleidung (3), Türanschläge (4), Kabelhalter (5), Muttern (11) und Schrauben (12). Hinweis: Falls nicht genügend Spurmuttern (11) und Schrauben (12) vorhanden sind, als Ersatz die Muttern (35) und Schrauben (36) verwenden.

  • Seite 89: Installation Von I/O-Board (Ks902Mp) Und Akku (Ks902Bat2)

    3 Montage der mechanischen Teile 3.2.3 Installation von I/O-Board (KS902MP) und Akku (KS902BAT2) Hinweis: Falls bistabil, muss das I/O-Board ausgewählt werden. a Die Halterungen von I/O-Board und Akku abnehmen. Das I/O-Board und den Akku (8) mit den Schrauben (9) und (10) an der Hauptsteuerungsbau- gruppe (14) befestigen.

  • Seite 90: Die Schrauben Und Muttern An Der Antriebseinheit Und Der Hauptsteuerungsbaugruppe Anbringen

    3 Montage der mechanischen Teile 3.2.4 Die Schrauben und Muttern an der Antriebseinheit und der Hauptsteuerungsbaugruppe anbringen. a Die Antriebseinheit von der vormontierten Baugruppe (40) abnehmen und mit den Original- schrauben und -scheiben an der Platte der Antriebseinheit (57) befestigen. vormontierte Baugruppe Platte der Antriebseinheit Ausgabe vom 2020-03-12...
  • Seite 91 3 Montage der mechanischen Teile b Die Netzteil-Baugruppe von der vormontierten Baugruppe (40) abnehmen und mit den Origi- nalschrauben und den anderen Komponenten an der Platte der Antriebseinheit (57) befestigen. vormontierte Baugruppe Platte der Antriebseinheit 1019202-DIde-DE-2.0 Ausgabe vom 2020-03-12...
  • Seite 92 3 Montage der mechanischen Teile c Die MCU von der vormontierten Baugruppe (40) abnehmen und mit den Originalschrauben und -scheiben am elektronischen Antriebsträger befestigen. vormontierte Baugruppe Elektronischer Antriebsträger Ausgabe vom 2020-03-12 1019202-DIde-DE-2.0...
  • Seite 93 3 Montage der mechanischen Teile d Die Muttern (11) mit den Schrauben (12) an der Antriebseinheit (13) und der Hauptsteuerungs- baugruppe (14) anbringen, aber noch nicht festziehen. M5x10 (3x) M5x10 (2x) Mutter: M5 Schraube: M5x10 Antriebseinheit (HD oder DD) Hauptsteuerungsbaugruppe 1019202-DIde-DE-2.0 Ausgabe vom 2020-03-12...

  • Seite 94: Antriebseinheit Und Hauptsteuerungsbaugruppe Befestigen

    3 Montage der mechanischen Teile 3.2.5 Antriebseinheit und Hauptsteuerungsbaugruppe befestigen a Das Antriebseinheit-Kit (13) und die Hauptsteuerungsbaugruppe (14) in den Träger (2) heben. Die Schrauben (12) mit einem Drehmoment von 6 Nm anziehen. Träger Mutter: M5 Schraube: M5x10 Antriebseinheit (HD oder DD) Hauptsteuerungsbaugruppe Ausgabe vom 2020-03-12 1019202-DIde-DE-2.0...

  • Seite 95: Umlenkrollen-Baugruppe Befestigen

    3 Montage der mechanischen Teile 3.2.6 Umlenkrollen-Baugruppe befestigen a Die Muttern (11) mit den Schrauben (12) an der Umlenkrollen-Baugruppe (15) anbringen, die Schrauben (12) aber noch nicht festziehen. Die Umlenkrollen-Baugruppe (15) in den Träger (2) heben. Die Schrauben (12) aber noch nicht festziehen, sodass sich die Baugruppe im Träger (2) verschieben lässt.

  • Seite 96: Zahnriemenmitnehmer Befestigen

    3 Montage der mechanischen Teile 3.2.7 Zahnriemenmitnehmer befestigen a Die vorhandenen Schrauben (24) herausdrehen, die Zahnriemenmitnehmer (27) und die Uni- versal-Zahnriemenhalterung (28) mit den Schrauben (24) und (26) an den Laufwagen (1) be- festigen. Hinweis: Beim Herausdrehen der vorhandenen Schrauben (24) von den Laufwagen (1) die Türblätter gut festhalten! M6x14 (4x) DIN 985...

  • Seite 97: Platzierung Der Zahnriemenmitnehmer

    3 Montage der mechanischen Teile 3.2.8 Platzierung der Zahnriemenmitnehmer Beidseitig öffnend Die Zahnriemenhalterung (16) am linken Türblatt muss mit dem inneren Zahnriemen verbunden werden. Die Zahnriemenhalterung (16) am rechten Türblatt muss mit dem äußeren Zahnriemen verbunden werden. Zahnriemenhalter Einseitig links öffnend Die Zahnriemenhalterung (16) muss mit dem inneren Zahnriemen verbunden werden.

  • Seite 98: Zahnriemen Befestigen

    3 Montage der mechanischen Teile 3.2.9 Zahnriemen befestigen a Den Zahnriemen (18), wenn nötig, auf die korrekte Länge zuschneiden. Den Zahnriemen (18) um die Riemenscheibe (19) des Motors und um die Umlenkrolle (15) führen. b Bei zweiflügeligen Türen werden die Riemenenden mit der Riemenklemme (20) am äußeren Teil des Zahnriemens (18) verbunden.

  • Seite 99: Prüfen Und Einstellen Der Zahnriemenspannung

    3 Montage der mechanischen Teile 3.2.10 Prüfen und Einstellen der Zahnriemenspannung a Die Befestigungsschraube (32) lösen, aber nicht entfernen. b Die Einstellschraube (33) in ihre äußerste Position drehen. c Den Zahnriemen (18) durch Ziehen mit der Hand an der Umlenkrollen-Baugruppe (15) spannen. Die Schrauben (12) mit einem Drehmoment von 6 Nm anziehen.

  • Seite 100: Zweiflügelige Antriebe

    3 Montage der mechanischen Teile 3.2.11 Zweiflügelige Antriebe a Die Türen in voll geschlossene Position bringen. Sicherstellen, dass die Hinterkante der Türen mit dem Seitenteil ausgerichtet ist. b Die Riemenklemme (20) an ihrem Platz in der inneren Zahnriemenhalterung (16) einrasten lassen.

  • Seite 101: Riemenspanner Anbringen

    3 Montage der mechanischen Teile 3.2.12 Riemenspanner anbringen Die Riemenspannfeder zwischen dem achten und neunten Riemenzahn auf beiden Seiten der un- teren Zahnriemenhalterung anbringen. Wenn zwei Riemenspannfedern benötigt werden, die zweite Riemenspannfeder in gleicher Weise unter der oberen Zahnriemenhalterung einsetzen. Hinweis: Bei Bedarf werden die Antriebe mit Riemenspannfedern geliefert.

  • Seite 102: Installieren Des Zahnriemenschlosses (Ksfb3Lock) (Optional)

    3 Montage der mechanischen Teile 3.2.13 Installieren des Zahnriemenschlosses (KSFB3LOCK) (optional) a Die Muttern (11) mit den Schrauben (12) am Zahnriemenschloss (21) anbringen, die Schrauben (12) aber noch nicht festziehen. Das Zahnriemenschloss (21) in den Träger (2) heben. Dann die Schrauben (12) mit einem Drehmoment von 6 Nm anziehen.

  • Seite 103: Ks800Bgz Zusätzliches Winkelset Für Geze Slimdrive Sl Nt

    3 Montage der mechanischen Teile Für den Elektroanschluss, die Inbetriebnahme und die Einstellung der Betriebsparameter siehe DAS200 Montagehandbuch über folgenden QR-Code. https://www.ditecentrematic.com/Entrematic/ditecentrematicCOM/QR/Multilanguages/DAS200/Di- tecDAS200.pdf KS800BGZ zusätzliches Winkelset für GEZE Slimdrive SL NT 3.3.1 Vorbereitung der Bauteile • Bauteileile des KS200 x 16...
  • Seite 104 3 Montage der mechanischen Teile • Bauteile von GEZE Slimdrive Schraube: ISO 14583 (MRT) M4x6 Kabelhalterung (Bei Bedarf als Ersatzteile verwenden.) Schraube: ISO 14585 ST 4.2x9.5 Schraube: ISO 4014 (M6S) M6x8 Schraube: ISO 14581 (MFT) M6x12 Schraube: DIN 6921 (M6SF) M6x10 Mutter: M6 Umlenkrad-Baugruppe Schraube: ISO 14583 (MRT) M5x10...

  • Seite 105: Vorbereitung

    3 Montage der mechanischen Teile 3.3.2 Vorbereitung a Vorhandenes Antriebssystem demontieren. Folgende Bauteile des alten Systems behalten: Laufwagen (1), Träger (2), Verkleidung (3), Spurkantmuttern (4), Endanschläge (5) und Zusatz- träger (6). Hinweis: Falls nicht genügend Spurkantmuttern (4) vorhanden sind, als Ersatz die Muttern (37) verwenden.

  • Seite 106: Zusatzträger Auswechseln

    3 Montage der mechanischen Teile 3.3.3 Zusatzträger auswechseln a Den zusätzlichen Träger(6) auswechseln. Zusatzträger Ausgabe vom 2020-03-12 1019202-DIde-DE-2.0...

  • Seite 107: Das Netzteil (Psu) Und Die Antriebseinheit Befestigen

    3 Montage der mechanischen Teile 3.3.4 Das Netzteil (PSU) und die Antriebseinheit befestigen a Das Netzteil von der vormontierten Baugruppe (40) abnehmen und mit den Originalschrauben und -scheiben an der Netzteilhalterung befestigen. vormontierte Baugruppe Netzteilhalterung 1019202-DIde-DE-2.0 Ausgabe vom 2020-03-12...
  • Seite 108 3 Montage der mechanischen Teile b Die Antriebseinheit von der vormontierten Baugruppe (40) abnehmen und mit den Original- schrauben und -scheiben sowie anderen Komponenten an der Montageplatte des Antriebsmo- tors (42) befestigen. vormontierte Baugruppe Montageplatte Antriebsmotor Ausgabe vom 2020-03-12 1019202-DIde-DE-2.0...

  • Seite 109: Antriebseinheit-Kit

    3 Montage der mechanischen Teile c Das Netzteil (14) und die Antriebseinheit (13) mit den Schrauben (12) am Zusatzträger (6) befestigen. Die Schrauben (12) mit einem Drehmoment von 10 Nm anziehen. DIN 6921 (M6SF) M6x10 (4x) Spurmutter: M6 Zusatzträger Schraube: DIN 6921 (M6SF) M6x10 Antriebseinheit-Kit 1019202-DIde-DE-2.0 Ausgabe vom 2020-03-12...

  • Seite 110: Antriebsträger Und Hauptsteuerung Befestigen

    3 Montage der mechanischen Teile 3.3.5 Antriebsträger und Hauptsteuerung befestigen a Den Antriebsträger (24) mit Schrauben (25) am Zusatzträger (6) befestigen. Dann die Haupt- steuerung (26) mit den Originalschrauben (9) und -scheiben am Antriebsträger (24) befestigen. ISO 7046 (MFX) M6x10 (2x) ISO 14583 (MRT) M4x6 (2x) Träger...

  • Seite 111: Installation Von I/O-Board (Ks902Mp) Und (Ks902Bat2)

    3 Montage der mechanischen Teile 3.3.6 Installation von I/O-Board (KS902MP) und (KS902BAT2) Hinweis: Falls bistabil, muss das I/O-Board ausgewählt werden. a Die Halterungen von I/O-Board und Akku abnehmen. b Das I/O-Board (7) und den Akku (8) mit den Schrauben (9) und (10) am Antriebsträger (24) befestigen.

  • Seite 112: Umlenkrollen-Baugruppe Befestigen

    3 Montage der mechanischen Teile 3.3.7 Umlenkrollen-Baugruppe befestigen a Die Umlenkrollen-Baugruppe (15) mit den Schrauben (32) am Zusatzträger (6) befestigen, die Schrauben (32) aber noch nicht festziehen, sodass sich die Baugruppe im Zusatzträger (6) verschieben lässt. b Die Position der Umlenkrolleneinheit (15) sollte so nahe wie möglich an der Antriebseinheit liegen.

  • Seite 113: Zahnriemenmitnehmer Befestigen

    3 Montage der mechanischen Teile 3.3.8 Zahnriemenmitnehmer befestigen a Die vorhandenen Schrauben (29) herausdrehen, die Zahnriemenmitnehmer (27) und die Uni- versal-Zahnriemenhalterung (28) mit den vorhandenen Schrauben (29) und den Schrauben (11) an den Laufwagen (1) befestigen. Hinweis: Falls nicht genügend Schrauben (29) vorhanden sind, als Ersatz die Schrauben (38) verwenden.

  • Seite 114: Platzierung Der Zahnriemenmitnehmer

    3 Montage der mechanischen Teile 3.3.9 Platzierung der Zahnriemenmitnehmer Beidseitig öffnend Die Zahnriemenhalterung (16) am linken Türblatt muss mit dem oberen Zahnriemen verbunden werden. Die Zahnriemenhalterung (16) am rechten Türblatt muss mit dem unteren Zahnriemen verbunden werden. Zahnriemenhalter Einseitig links öffnend Die Zahnriemenhalterung (16) muss mit dem oberen Zahnriemen verbunden werden.

  • Seite 115: Zahnriemen Befestigen

    3 Montage der mechanischen Teile 3.3.10 Zahnriemen befestigen a Den Zahnriemen (18), wenn nötig, auf die korrekte Länge zuschneiden. Den Zahnriemen (18) um die Riemenscheibe (19) des Motors und um die Umlenkrolle (15) führen. b Bei zweiflügeligen Türen werden die Riemenenden mit der Riemenklemme (20) am unteren Teil des Zahnriemens (18) verbunden.

  • Seite 116: Prüfen Und Einstellen Der Zahnriemenspannung

    3 Montage der mechanischen Teile 3.3.11 Prüfen und Einstellen der Zahnriemenspannung a Die Befestigungsschraube (34) lösen, aber nicht entfernen. b Die Einstellschraube (35) in ihre äußerste Position drehen. c Den Zahnriemen (18) durch Ziehen mit der Hand an der Umlenkrollen-Baugruppe (15) spannen. Die Schrauben (32) mit einem Drehmoment von 10 Nm anziehen.

  • Seite 117: Zweiflügelige Antriebe

    3 Montage der mechanischen Teile 3.3.12 Zweiflügelige Antriebe a Die Türen in voll geschlossene Position bringen. Sicherstellen, dass die Hinterkante der Türen mit dem Seitenteil ausgerichtet ist. b Die Riemenklemme (20) an ihrem Platz in der Zahnriemenhalterung (16) einrasten lassen. c Die Türblätter auf korrekte Zentrierung in komplett geschlossener und geöffneter Position kontrollieren.

  • Seite 118: Riemenspanner Anbringen

    3 Montage der mechanischen Teile 3.3.13 Riemenspanner anbringen Die Riemenspannfeder zwischen dem achten und neunten Riemenzahn auf beiden Seiten der un- teren Zahnriemenhalterung anbringen. Wenn zwei Riemenspannfedern benötigt werden, die zweite Riemenspannfeder in gleicher Weise unter der oberen Zahnriemenhalterung einsetzen. Hinweis: Bei Bedarf werden die Antriebe mit Riemenspannfedern geliefert.

  • Seite 119: Installieren Des Zahnriemenschlosses (Ksfb4Lock) (Optional)

    3 Montage der mechanischen Teile 3.3.14 Installieren des Zahnriemenschlosses (KSFB4LOCK) (optional) a Das Zahnriemenschloss (21) mit den Schrauben (12) im Zusatzträger (6) befestigen. Die Schrauben (12) mit einem Drehmoment von 10 Nmanziehen. Hinweis: * Schneiden Sie den Zusatzträger in kleinere Stücke. Zweiflügelig 2/3 des Zusatzträgers für die vormontierte Baugruppe.

  • Seite 120: Kabelhalterung Befestigen

    Die Kabelhalterung (30) mit den Schrauben (31) im Träger (2) befestigen. ISO 14585 ST 4.2x9.5 (5x) Träger Kabelhalterung Schraube: ISO 14585 ST 4.2x9.5 Für den Elektroanschluss, die Inbetriebnahme und die Einstellung der Betriebsparameter siehe DAS200 Montagehandbuch über folgenden QR-Code. https://www.ditecentrematic.com/Entrematic/ditecentrematicCOM/QR/Multilanguages/DAS200/Di- tecDAS200.pdf Ausgabe vom 2020-03-12 1019202-DIde-DE-2.0...
  • Seite 122 Entrematic Group AB, Lodjursgatan 10, SE-261 44 Landskrona, Sweden www.entrematic.com...

Diese Anleitung auch für:

Ditec ks200rg retrofit kit

Inhaltsverzeichnis
