3 Montage der mechanischen Teile
3.1.10
Zahnriemen befestigen
a Den Zahnriemen (7), wenn nötig, auf die korrekte Länge zuschneiden. Den Zahnriemen (7) um
die Riemenscheibe (27) des Motors und um die Umlenkrolle (31) führen.
b Bei zweiflügeligen Türen werden die Riemenenden mit der Riemenklemme (12) am unteren
Teil des Zahnriemens (7) verbunden.
c Die Riemenklemme (12) an ihrem Platz einrasten lassen.
Hinweis: Parameter P12 nicht einstellen!
27
18
12
7

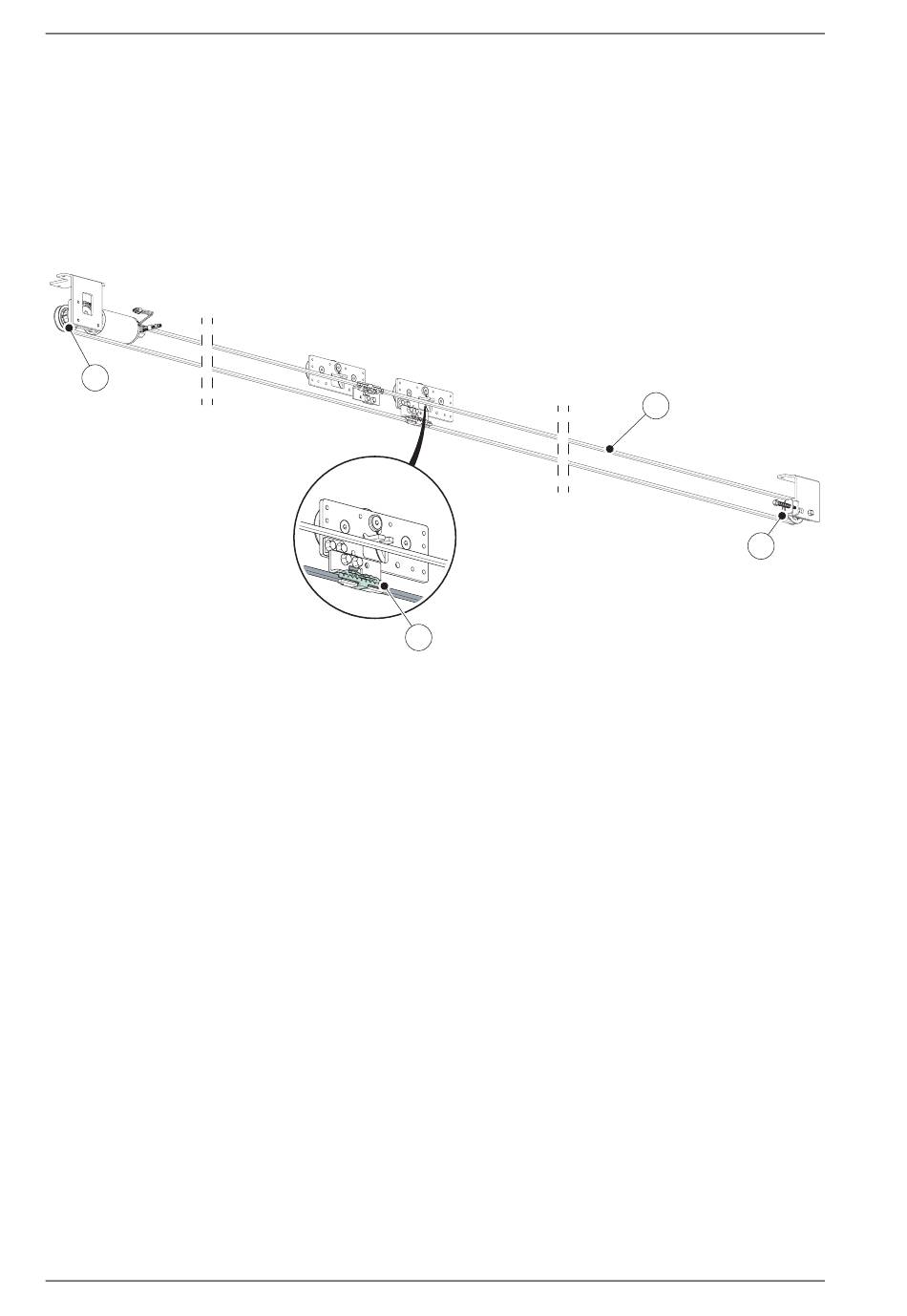

Zahnriemen
12
Zahnriemenklemme
27
Antriebsmodul Riemenscheibe
31
Spannrad
Ausgabe vom 2020-03-12
7
31
1019617-DIde-DE-2.0
