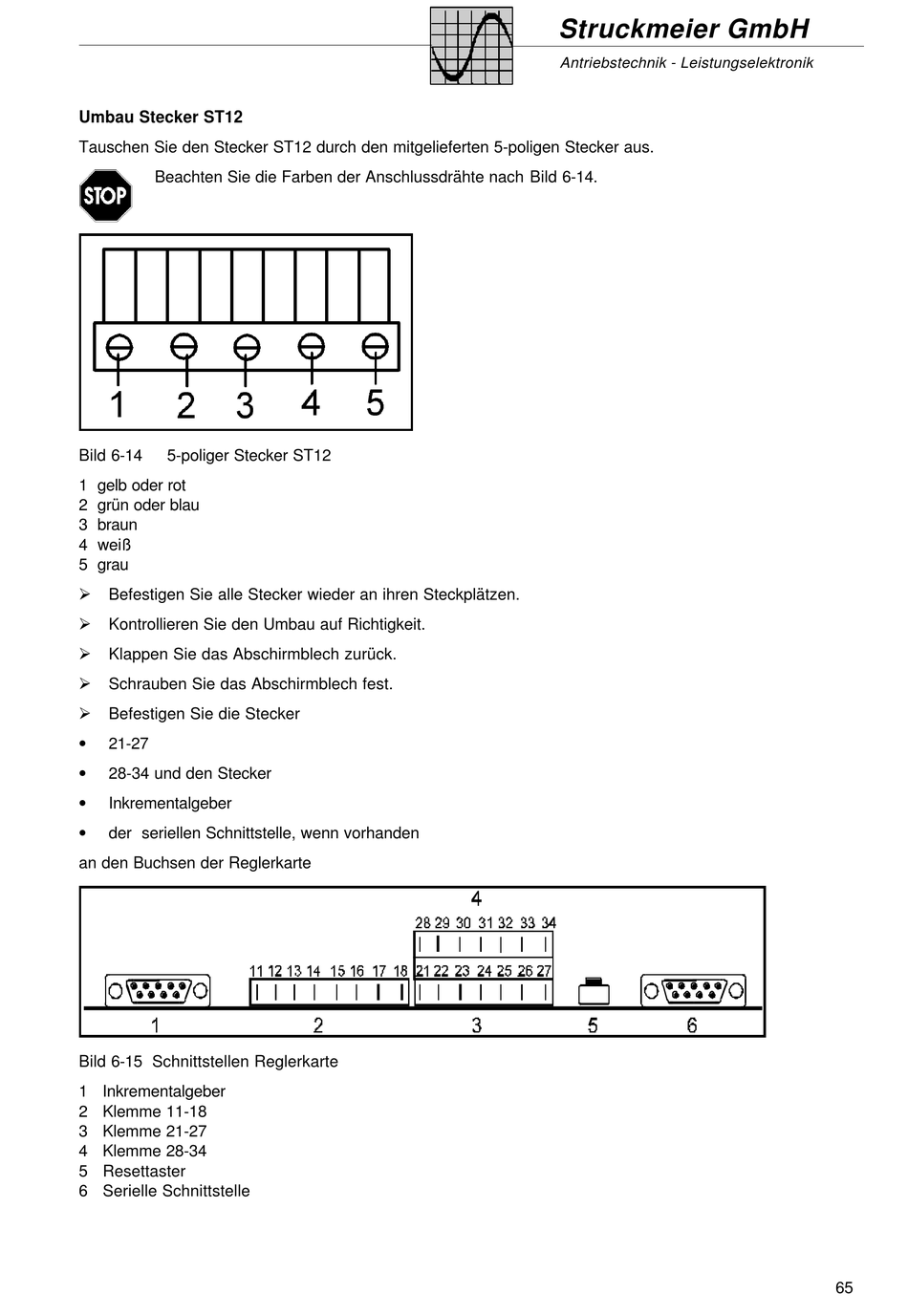

Umbau Stecker ST12
Tauschen Sie den Stecker ST12 durch den mitgelieferten 5-poligen Stecker aus.
Beachten Sie die Farben der Anschlussdrähte nach Bild 6-14.
Bild 6-14 5-poliger Stecker ST12
1 gelb oder rot
2 grün oder blau
3 braun
4 weiß
5 grau
Ø
Befestigen Sie alle Stecker wieder an ihren Steckplätzen.
Ø
Kontrollieren Sie den Umbau auf Richtigkeit.
Ø
Klappen Sie das Abschirmblech zurück.
Ø
Schrauben Sie das Abschirmblech fest.
Ø
Befestigen Sie die Stecker
•
21-27
•
28-34 und den Stecker
•
Inkrementalgeber
•
der seriellen Schnittstelle, wenn vorhanden
an den Buchsen der Reglerkarte
Bild 6-15 Schnittstellen Reglerkarte
1 Inkrementalgeber
2 Klemme 11-18
3 Klemme 21-27
4 Klemme 28-34
5 Resettaster
6 Serielle Schnittstelle
