Struckmeier VECTRADRIVE Bedienungshandbuch Seite 162

Ist die Interfacekarte SIPVEC nach Bild 6-7 eingebaut, können Sie die neue Interfacekarte
Ø
SIPVEC einbauen
Ø
die Stecker richtig aufstecken und den
Ø
Servoregler in Betrieb nehmen

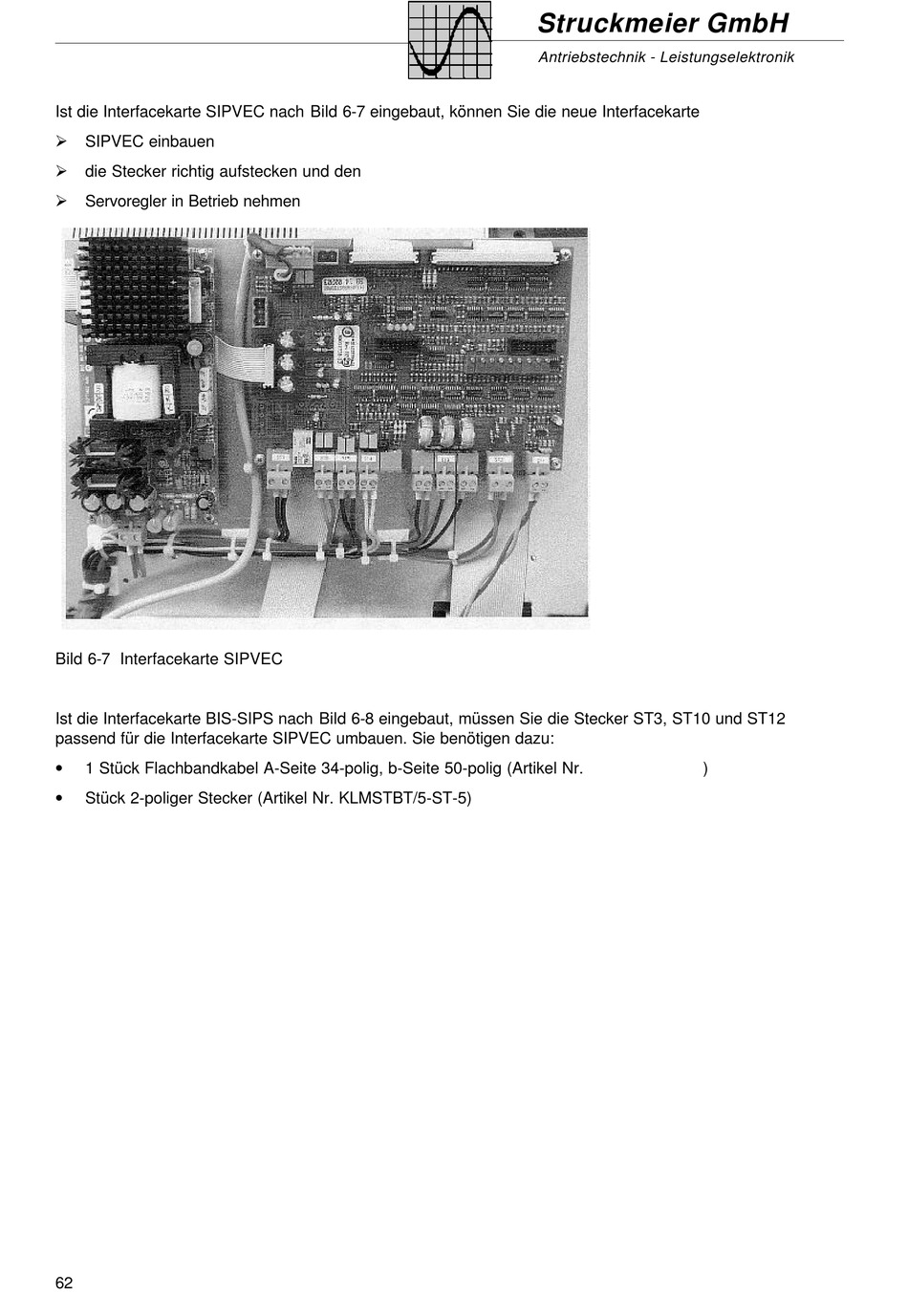

Bild 6-7 Interfacekarte SIPVEC
Ist die Interfacekarte BIS-SIPS nach Bild 6-8 eingebaut, müssen Sie die Stecker ST3, ST10 und ST12
passend für die Interfacekarte SIPVEC umbauen. Sie benötigen dazu:
•
1 Stück Flachbandkabel A-Seite 34-polig, b-Seite 50-polig (Artikel Nr.
•
Stück 2-poliger Stecker (Artikel Nr. KLMSTBT/5-ST-5)
62
