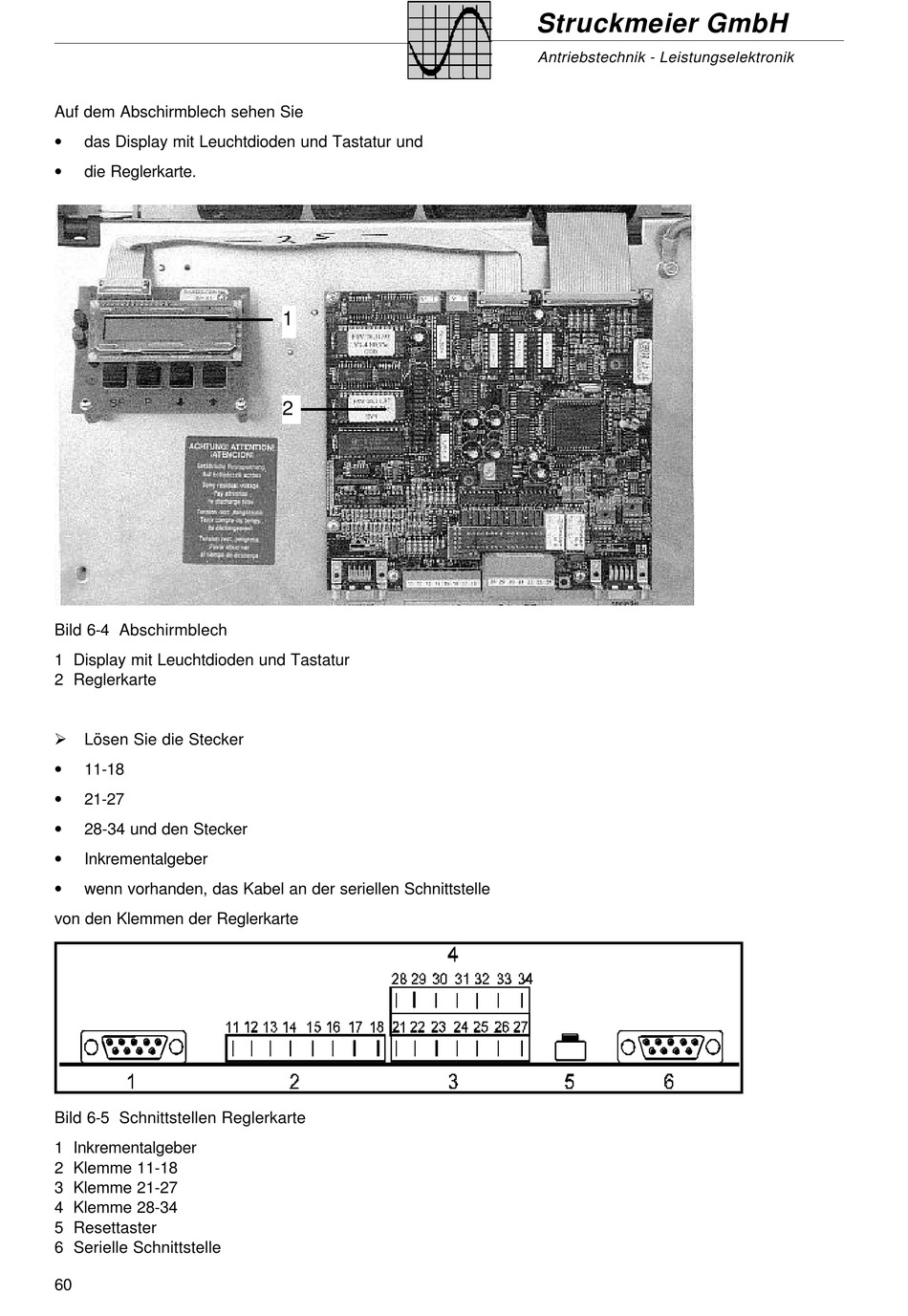

Auf dem Abschirmblech sehen Sie
•
das Display mit Leuchtdioden und Tastatur und
•
die Reglerkarte.
Bild 6-4 Abschirmblech
1 Display mit Leuchtdioden und Tastatur
2 Reglerkarte
Ø
Lösen Sie die Stecker
•
11-18
•
21-27
•
28-34 und den Stecker
•
Inkrementalgeber
•
wenn vorhanden, das Kabel an der seriellen Schnittstelle
von den Klemmen der Reglerkarte
Bild 6-5 Schnittstellen Reglerkarte
1 Inkrementalgeber
2 Klemme 11-18
3 Klemme 21-27
4 Klemme 28-34
5 Resettaster
6 Serielle Schnittstelle
