4.2.1.1.2 Überspannung
4.2.1.1.2.1 Überspannung Zwischenkreis

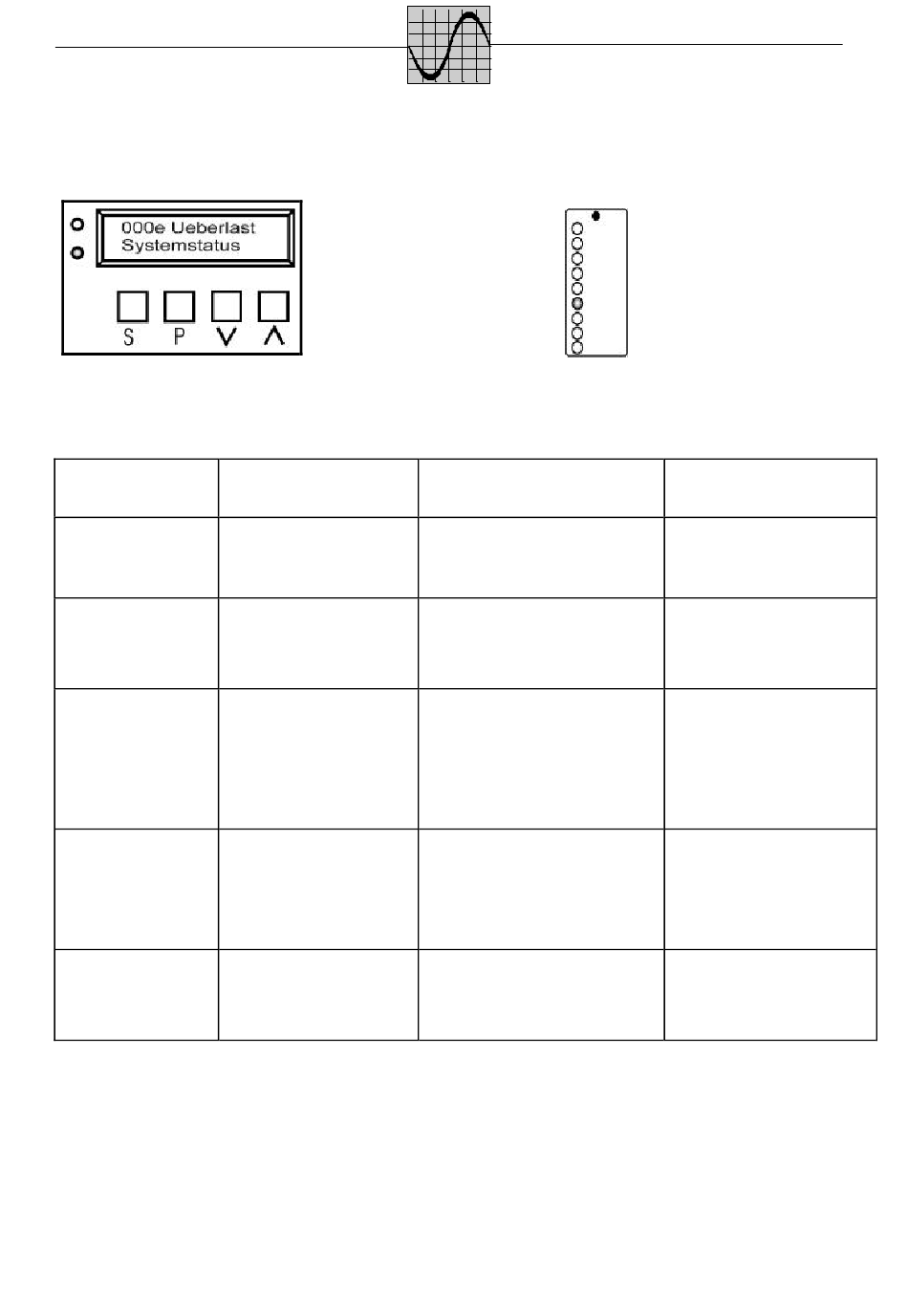

Bild 4-10 Fehlermeldung Überlast
Fehlermeldung an
der Diagnosebox
Die Leuchtdiode
Zwischenkreisspann
ung zu hoch leuchtet
Gerätespannung und
Netzspannung stimmen
nicht überein.
Eingangskarte defekt
Interfacekarte defekt
Die
Zwischenkreisspannung
hat den erlaubten Wert
überschritten
Tabelle 4-3 Fehlermeldung Zwischenkreisspannung zu hoch
22
Auf dem Display
erscheint die
Fehlermeldung
Überlast.
Fehlerursache
Prüfen Sie die
Gerätenennspannung auf dem
Typenschild. Sie muss mit der
Netzspannung übereinstimmen.
An der Interfacekarte Stecker 1
muß im gesteckten Zustand
eine Spannung anliegen (die
gemessene Spannung ist stark
abhängig vom Innenwiderstand
des Messgerätes).
An der Interfacekarte Stecker 1
liegen 75 V= an, die
Fehlermeldung
Netzunterspannung erscheint
immer noch.
Netz- und Motorklemmen sind
vertauscht.
Struckmeier GmbH
Antriebstechnik - Leistungselektronik
Bild 4-11
Diagnosebox
Fehlererkennung
Die Leuchtdiode
Zwischenkreisspannung
zu hoch leuchtet auf der
Diagnosebox.
Fehlerbehebung
Fordern Sie den richtigen
Gerätetyp an oder stellen
Sie die richtige
Netzspannung her.
Liegt an Stecker 1 keine
Spannung an, tauschen Sie
die Eingangskarte.
Tauschen Sie die
Interfacekarte.
Klemmen Sei die Netz- und
Motorklemmen korrekt an.
