Struckmeier VECTRADRIVE Bedienungshandbuch Seite 153

1

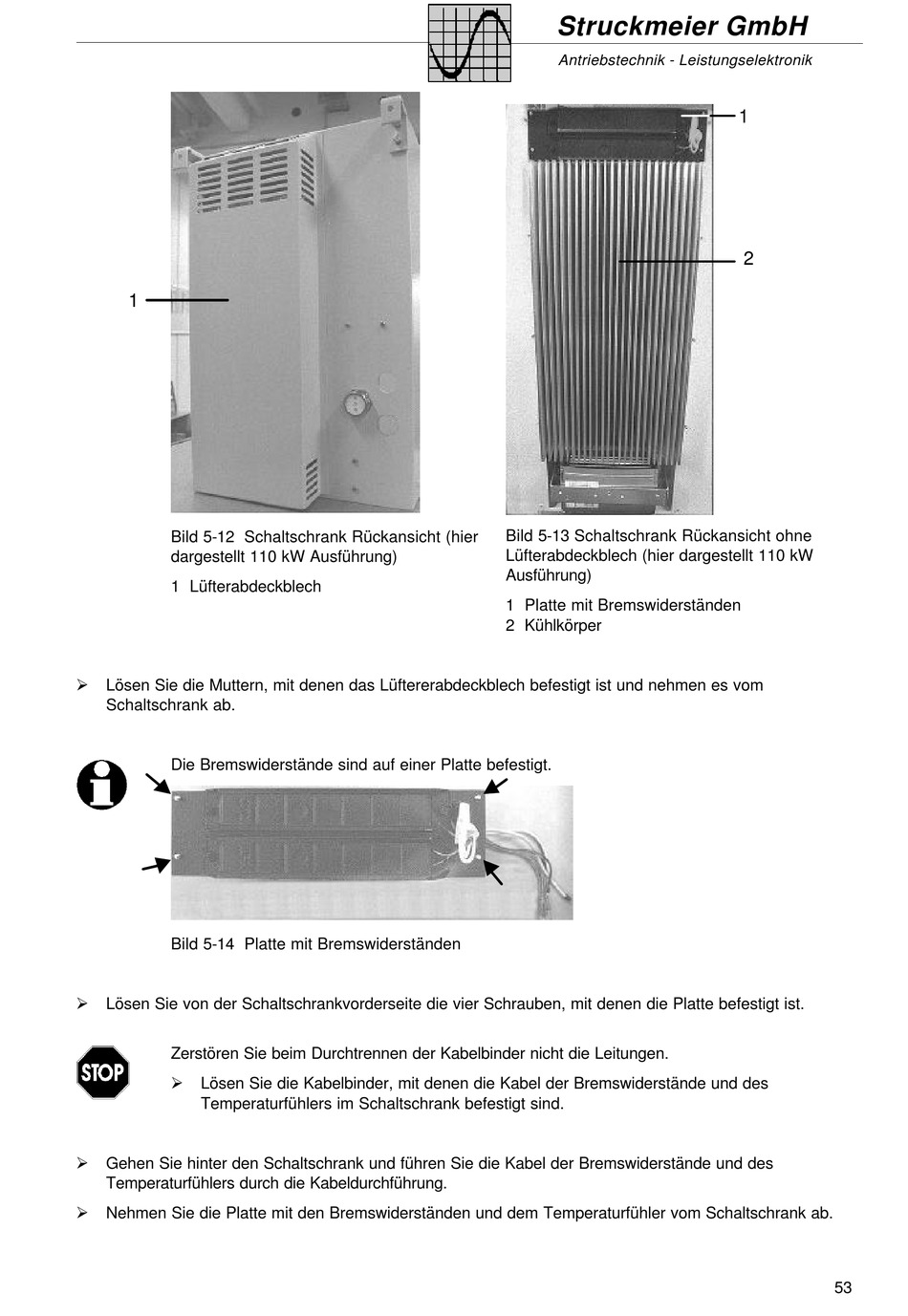

Bild 5-12 Schaltschrank Rückansicht (hier
dargestellt 110 kW Ausführung)
1 Lüfterabdeckblech
Ø
Lösen Sie die Muttern, mit denen das Lüftererabdeckblech befestigt ist und nehmen es vom
Schaltschrank ab.
Die Bremswiderstände sind auf einer Platte befestigt.
Bild 5-14 Platte mit Bremswiderständen
Ø
Lösen Sie von der Schaltschrankvorderseite die vier Schrauben, mit denen die Platte befestigt ist.
Zerstören Sie beim Durchtrennen der Kabelbinder nicht die Leitungen.
Ø
Lösen Sie die Kabelbinder, mit denen die Kabel der Bremswiderstände und des
Temperaturfühlers im Schaltschrank befestigt sind.
Ø
Gehen Sie hinter den Schaltschrank und führen Sie die Kabel der Bremswiderstände und des
Temperaturfühlers durch die Kabeldurchführung.
Ø
Nehmen Sie die Platte mit den Bremswiderständen und dem Temperaturfühler vom Schaltschrank ab.
Struckmeier GmbH
Antriebstechnik - Leistungselektronik
Bild 5-13 Schaltschrank Rückansicht ohne
Lüfterabdeckblech (hier dargestellt 110 kW
Ausführung)
1 Platte mit Bremswiderständen
2 Kühlkörper
1
2
53
