5.2 Karten tauschen

5.2.1 Eingangskarte

Ausbau
Die Eingangskarte befindet sich hinter der Plexiglasabdeckung.
Benutzen Sie einen magnetischen Schraubenzieher, beim Aus- und Einbau der Karten.
Fallen Ihnen
•
Schrauben
•
Unterlegscheiben oder
•
Muttern
in den Servoregler, müssen Sie diese unbedingt entfernen. Es besteht sonst die Gefahr von
Kurzschlüssen.

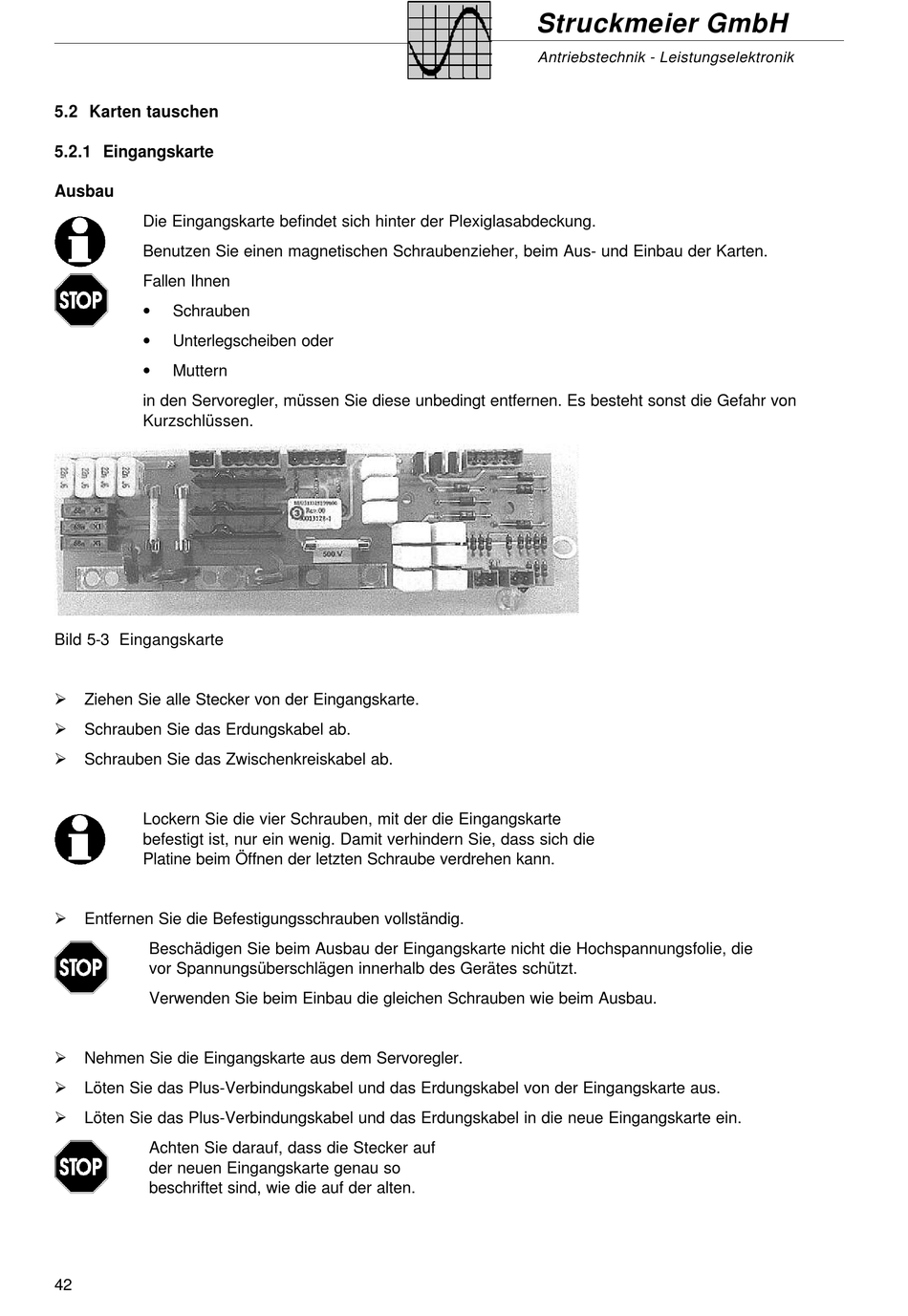

Bild 5-3 Eingangskarte
Ø
Ziehen Sie alle Stecker von der Eingangskarte.
Ø
Schrauben Sie das Erdungskabel ab.
Ø
Schrauben Sie das Zwischenkreiskabel ab.
Lockern Sie die vier Schrauben, mit der die Eingangskarte
befestigt ist, nur ein wenig. Damit verhindern Sie, dass sich die
Platine beim Öffnen der letzten Schraube verdrehen kann.
Ø
Entfernen Sie die Befestigungsschrauben vollständig.
Beschädigen Sie beim Ausbau der Eingangskarte nicht die Hochspannungsfolie, die
vor Spannungsüberschlägen innerhalb des Gerätes schützt.
Verwenden Sie beim Einbau die gleichen Schrauben wie beim Ausbau.
Ø
Nehmen Sie die Eingangskarte aus dem Servoregler.
Ø
Löten Sie das Plus-Verbindungskabel und das Erdungskabel von der Eingangskarte aus.
Ø
Löten Sie das Plus-Verbindungskabel und das Erdungskabel in die neue Eingangskarte ein.
Achten Sie darauf, dass die Stecker auf
der neuen Eingangskarte genau so
beschriftet sind, wie die auf der alten.
