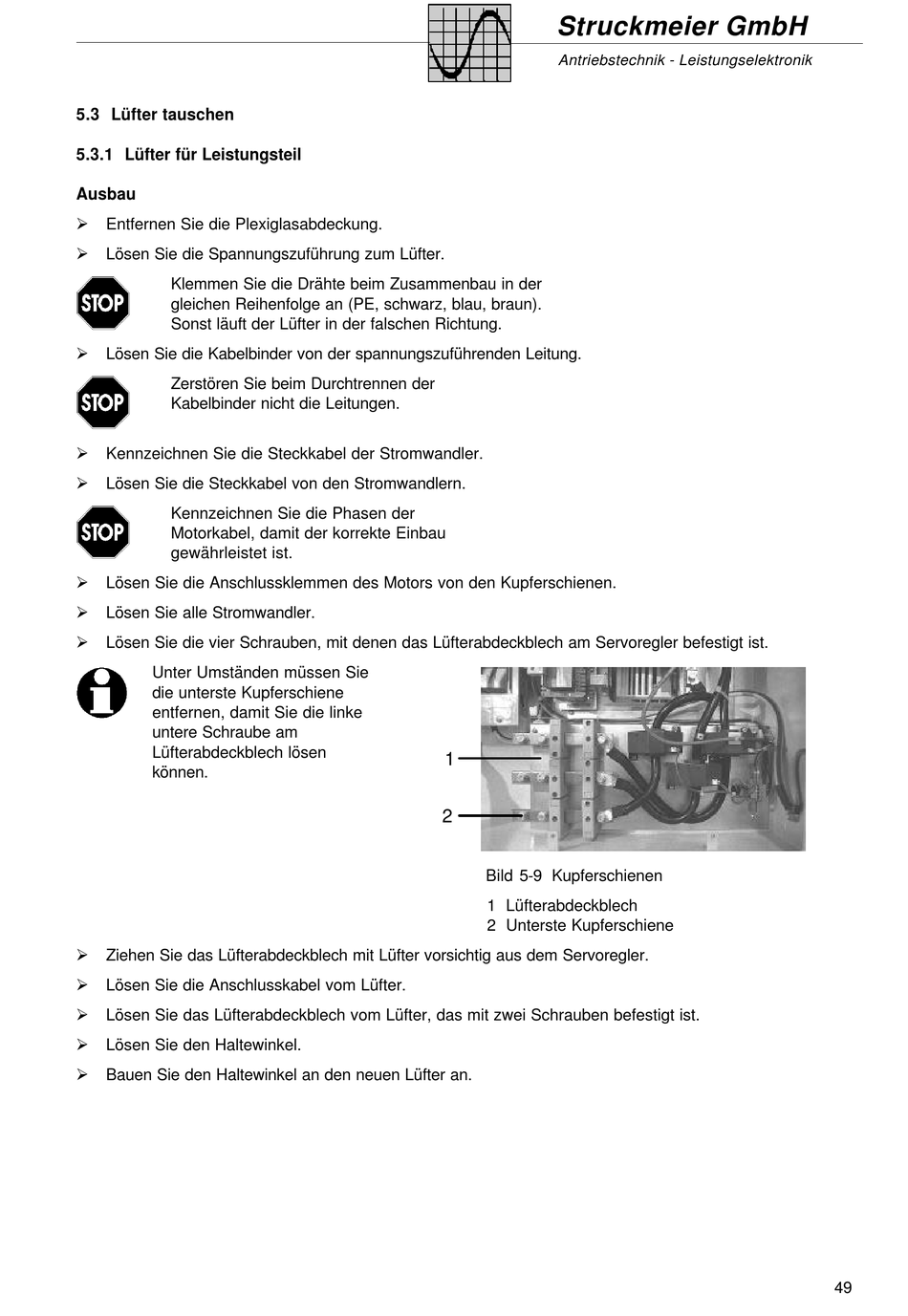

5.3 Lüfter tauschen
5.3.1 Lüfter für Leistungsteil
Ausbau
Ø
Entfernen Sie die Plexiglasabdeckung.
Ø
Lösen Sie die Spannungszuführung zum Lüfter.
Klemmen Sie die Drähte beim Zusammenbau in der
gleichen Reihenfolge an (PE, schwarz, blau, braun).
Sonst läuft der Lüfter in der falschen Richtung.
Ø
Lösen Sie die Kabelbinder von der spannungszuführenden Leitung.
Zerstören Sie beim Durchtrennen der
Kabelbinder nicht die Leitungen.
Ø
Kennzeichnen Sie die Steckkabel der Stromwandler.
Ø
Lösen Sie die Steckkabel von den Stromwandlern.
Kennzeichnen Sie die Phasen der
Motorkabel, damit der korrekte Einbau
gewährleistet ist.
Ø
Lösen Sie die Anschlussklemmen des Motors von den Kupferschienen.
Ø
Lösen Sie alle Stromwandler.
Ø
Lösen Sie die vier Schrauben, mit denen das Lüfterabdeckblech am Servoregler befestigt ist.
Unter Umständen müssen Sie
die unterste Kupferschiene
entfernen, damit Sie die linke
untere Schraube am
Lüfterabdeckblech lösen
können.
Ø
Ziehen Sie das Lüfterabdeckblech mit Lüfter vorsichtig aus dem Servoregler.
Ø
Lösen Sie die Anschlusskabel vom Lüfter.
Ø
Lösen Sie das Lüfterabdeckblech vom Lüfter, das mit zwei Schrauben befestigt ist.
Ø
Lösen Sie den Haltewinkel.
Ø
Bauen Sie den Haltewinkel an den neuen Lüfter an.
Struckmeier GmbH
Antriebstechnik - Leistungselektronik
1
2
Bild 5-9 Kupferschienen
1 Lüfterabdeckblech
2 Unterste Kupferschiene
