Ø
Lösen Sie die zwei Befestigungsschrauben, mit denen das Abschirmblech befestigt ist.
Ø
Klappen Sie das Abschirmblech nach oben.
Ø
Verhindern Sie, dass das Blech herunterfallen kann.

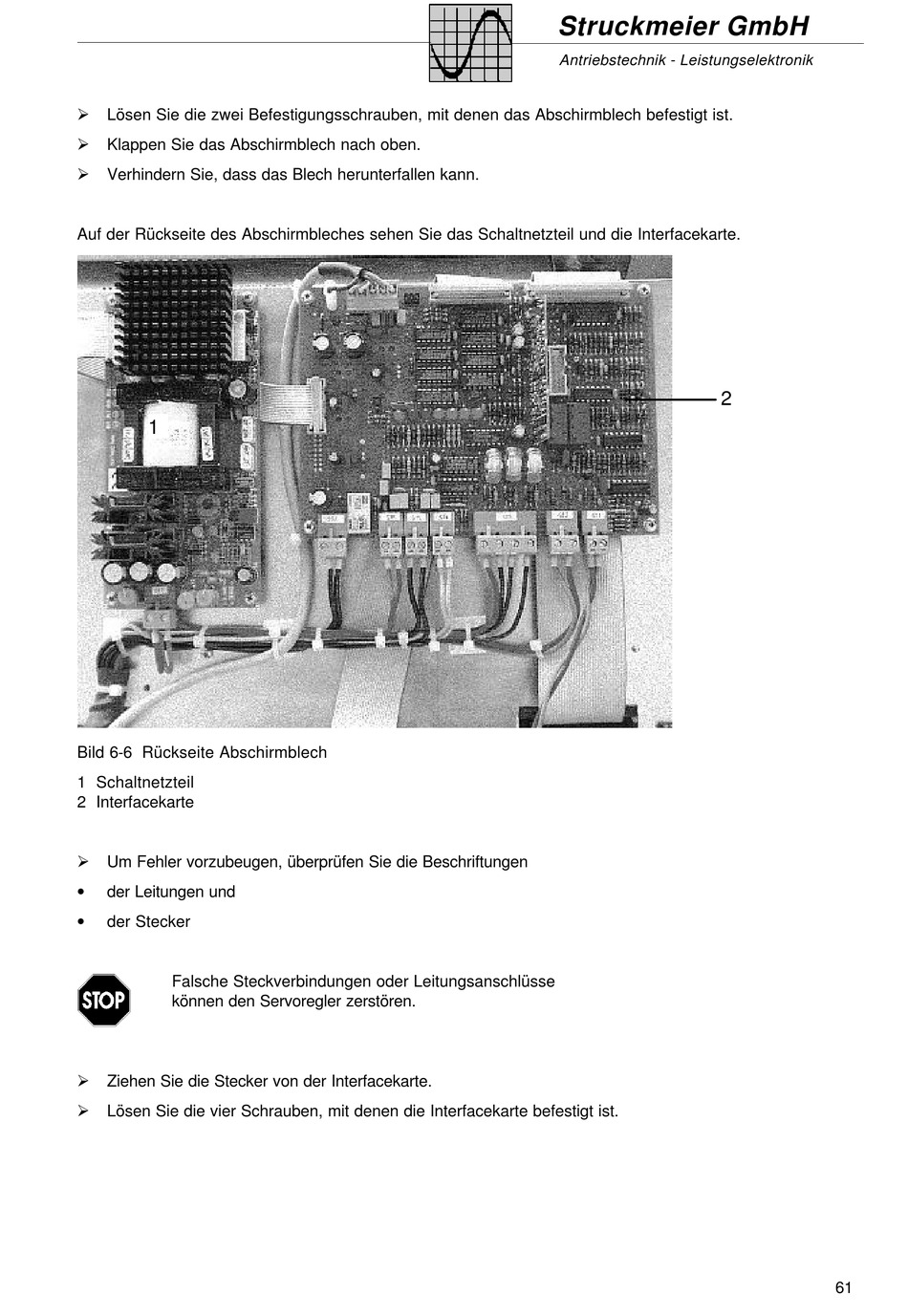

Auf der Rückseite des Abschirmbleches sehen Sie das Schaltnetzteil und die Interfacekarte.
1
Bild 6-6 Rückseite Abschirmblech
1 Schaltnetzteil
2 Interfacekarte
Ø
Um Fehler vorzubeugen, überprüfen Sie die Beschriftungen
•
der Leitungen und
•
der Stecker
Falsche Steckverbindungen oder Leitungsanschlüsse
können den Servoregler zerstören.
Ø
Ziehen Sie die Stecker von der Interfacekarte.
Ø
Lösen Sie die vier Schrauben, mit denen die Interfacekarte befestigt ist.
