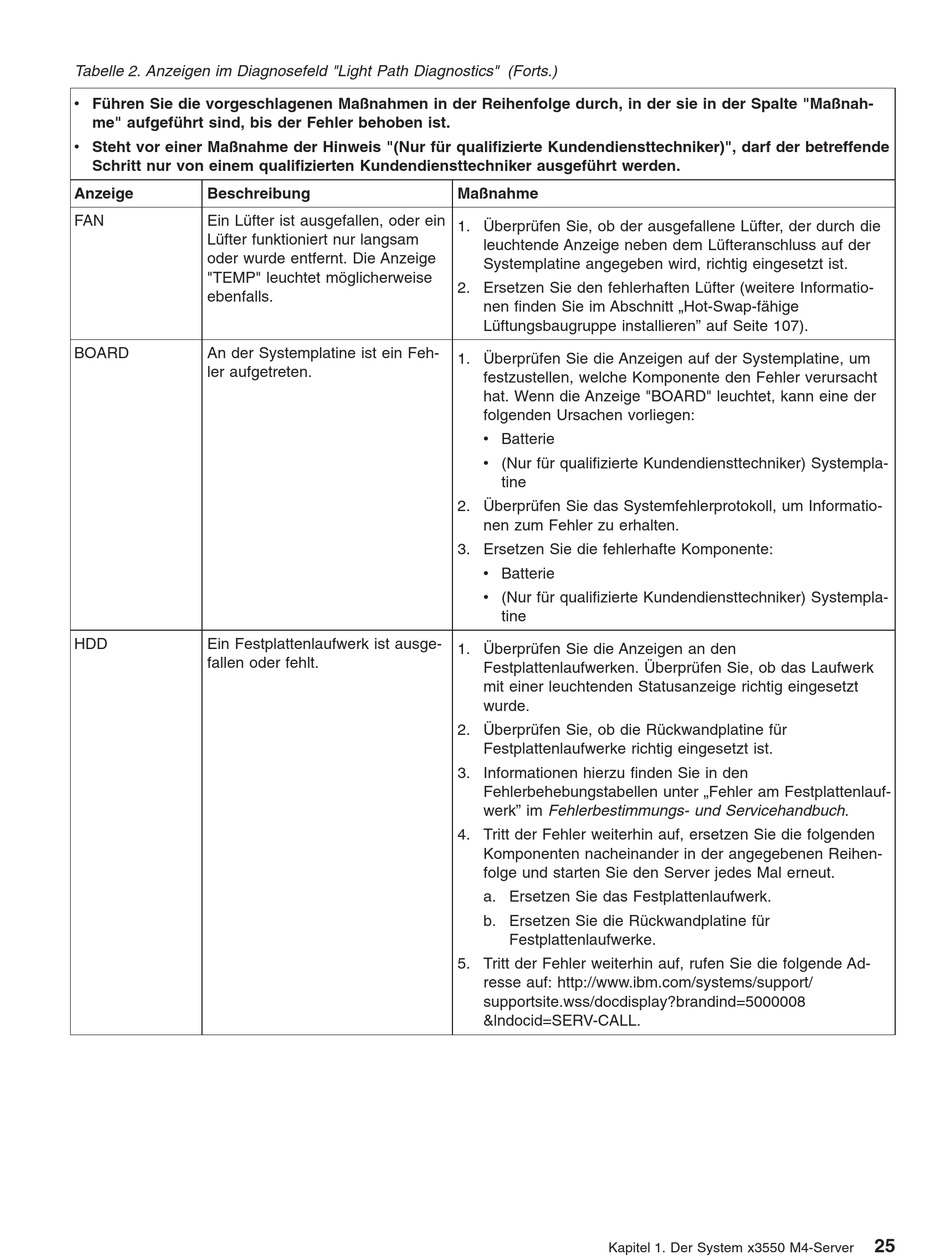

Tabelle 2. Anzeigen im Diagnosefeld "Light Path Diagnostics" (Forts.)
v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte "Maßnah-
me" aufgeführt sind, bis der Fehler behoben ist.
v Steht vor einer Maßnahme der Hinweis "(Nur für qualifizierte Kundendiensttechniker)", darf der betreffende
Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden.
Anzeige Beschreibung
FAN Ein Lüfter ist ausgefallen, oder ein
Lüfter funktioniert nur langsam
oder wurde entfernt. Die Anzeige
"TEMP" leuchtet möglicherweise
ebenfalls.
BOARD An der Systemplatine ist ein Feh-
ler aufgetreten.
HDD Ein Festplattenlaufwerk ist ausge-
fallen oder fehlt.
Maßnahme
1. Überprüfen Sie, ob der ausgefallene Lüfter, der durch die
leuchtende Anzeige neben dem Lüfteranschluss auf der
Systemplatine angegeben wird, richtig eingesetzt ist.
2. Ersetzen Sie den fehlerhaften Lüfter (weitere Informatio-
nen finden Sie im Abschnitt „Hot-Swap-fähige
Lüftungsbaugruppe installieren" auf Seite 107).
1. Überprüfen Sie die Anzeigen auf der Systemplatine, um
festzustellen, welche Komponente den Fehler verursacht
hat. Wenn die Anzeige "BOARD" leuchtet, kann eine der
folgenden Ursachen vorliegen:
v Batterie
v (Nur für qualifizierte Kundendiensttechniker) Systempla-
tine
2. Überprüfen Sie das Systemfehlerprotokoll, um Informatio-
nen zum Fehler zu erhalten.
3. Ersetzen Sie die fehlerhafte Komponente:
v Batterie
v (Nur für qualifizierte Kundendiensttechniker) Systempla-
tine
1. Überprüfen Sie die Anzeigen an den
Festplattenlaufwerken. Überprüfen Sie, ob das Laufwerk
mit einer leuchtenden Statusanzeige richtig eingesetzt
wurde.
2. Überprüfen Sie, ob die Rückwandplatine für
Festplattenlaufwerke richtig eingesetzt ist.
3. Informationen hierzu finden Sie in den
Fehlerbehebungstabellen unter „Fehler am Festplattenlauf-
werk" im Fehlerbestimmungs- und Servicehandbuch .
4. Tritt der Fehler weiterhin auf, ersetzen Sie die folgenden
Komponenten nacheinander in der angegebenen Reihen-
folge und starten Sie den Server jedes Mal erneut.
a. Ersetzen Sie das Festplattenlaufwerk.
b. Ersetzen Sie die Rückwandplatine für
Festplattenlaufwerke.
5. Tritt der Fehler weiterhin auf, rufen Sie die folgende Ad-
resse auf: http://www.ibm.com/systems/support/
supportsite.wss/docdisplay?brandind=5000008
&lndocid=SERV-CALL.
Kapitel 1. Der System x3550 M4-Server
25
