IBM System x3550 M4 Typ 7914 Installations- Und Benutzerhandbuch Seite 39

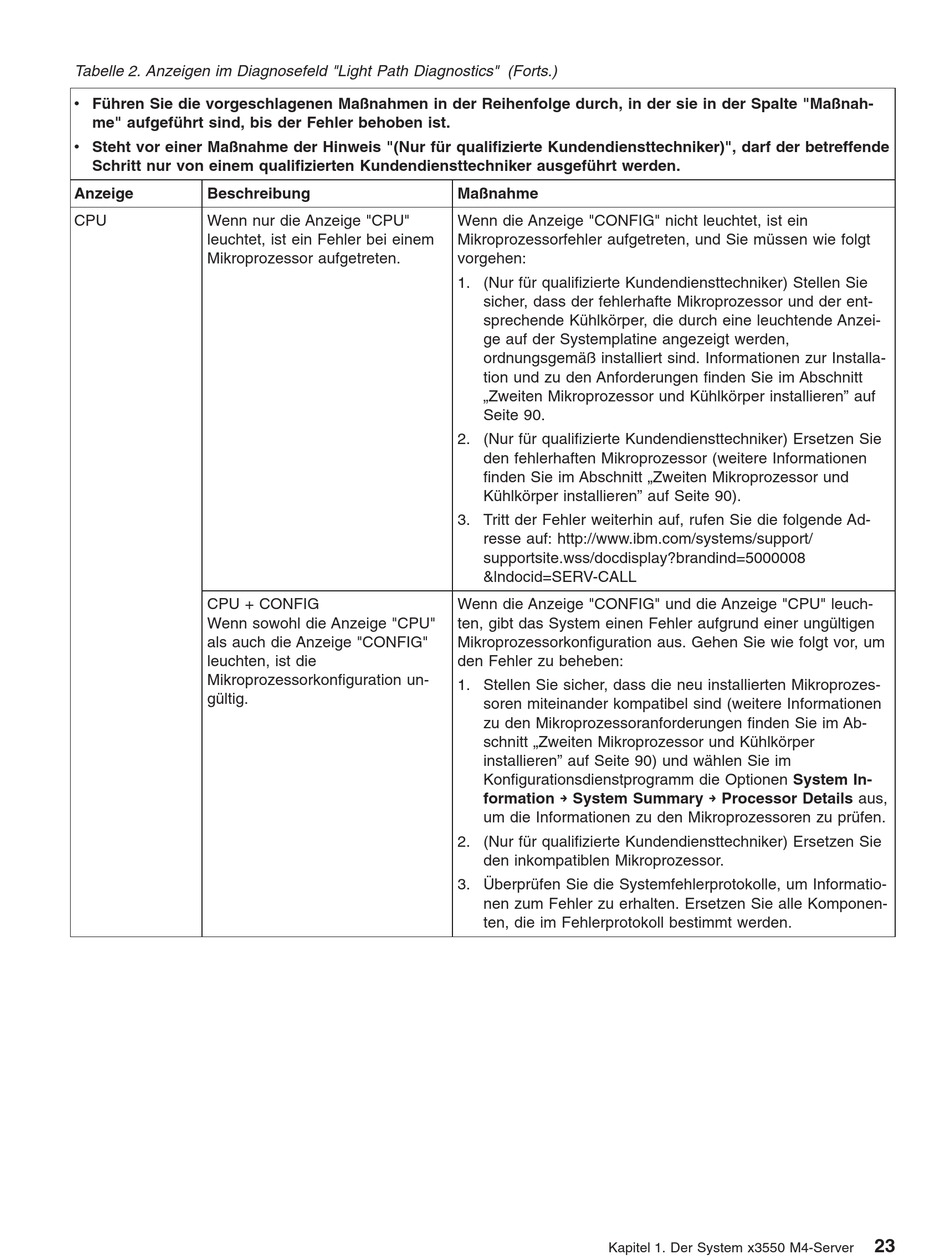

Tabelle 2. Anzeigen im Diagnosefeld "Light Path Diagnostics" (Forts.)
v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte "Maßnah-
me" aufgeführt sind, bis der Fehler behoben ist.
v Steht vor einer Maßnahme der Hinweis "(Nur für qualifizierte Kundendiensttechniker)", darf der betreffende
Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden.
Anzeige Beschreibung
CPU Wenn nur die Anzeige "CPU"
leuchtet, ist ein Fehler bei einem
Mikroprozessor aufgetreten.
CPU + CONFIG
Wenn sowohl die Anzeige "CPU"
als auch die Anzeige "CONFIG"
leuchten, ist die
Mikroprozessorkonfiguration un-
gültig.
Maßnahme
Wenn die Anzeige "CONFIG" nicht leuchtet, ist ein
Mikroprozessorfehler aufgetreten, und Sie müssen wie folgt
vorgehen:
1. (Nur für qualifizierte Kundendiensttechniker) Stellen Sie
sicher, dass der fehlerhafte Mikroprozessor und der ent-
sprechende Kühlkörper, die durch eine leuchtende Anzei-
ge auf der Systemplatine angezeigt werden,
ordnungsgemäß installiert sind. Informationen zur Installa-
tion und zu den Anforderungen finden Sie im Abschnitt
„Zweiten Mikroprozessor und Kühlkörper installieren" auf
Seite 90.
2. (Nur für qualifizierte Kundendiensttechniker) Ersetzen Sie
den fehlerhaften Mikroprozessor (weitere Informationen
finden Sie im Abschnitt „Zweiten Mikroprozessor und
Kühlkörper installieren" auf Seite 90).
3. Tritt der Fehler weiterhin auf, rufen Sie die folgende Ad-
resse auf: http://www.ibm.com/systems/support/
supportsite.wss/docdisplay?brandind=5000008
&lndocid=SERV-CALL
Wenn die Anzeige "CONFIG" und die Anzeige "CPU" leuch-
ten, gibt das System einen Fehler aufgrund einer ungültigen
Mikroprozessorkonfiguration aus. Gehen Sie wie folgt vor, um
den Fehler zu beheben:
1. Stellen Sie sicher, dass die neu installierten Mikroprozes-
soren miteinander kompatibel sind (weitere Informationen
zu den Mikroprozessoranforderungen finden Sie im Ab-
schnitt „Zweiten Mikroprozessor und Kühlkörper
installieren" auf Seite 90) und wählen Sie im
Konfigurationsdienstprogramm die Optionen System In-
formation → System Summary → Processor Details aus,
um die Informationen zu den Mikroprozessoren zu prüfen.
2. (Nur für qualifizierte Kundendiensttechniker) Ersetzen Sie
den inkompatiblen Mikroprozessor.
3. Überprüfen Sie die Systemfehlerprotokolle, um Informatio-
nen zum Fehler zu erhalten. Ersetzen Sie alle Komponen-
ten, die im Fehlerprotokoll bestimmt werden.
Kapitel 1. Der System x3550 M4-Server
23
