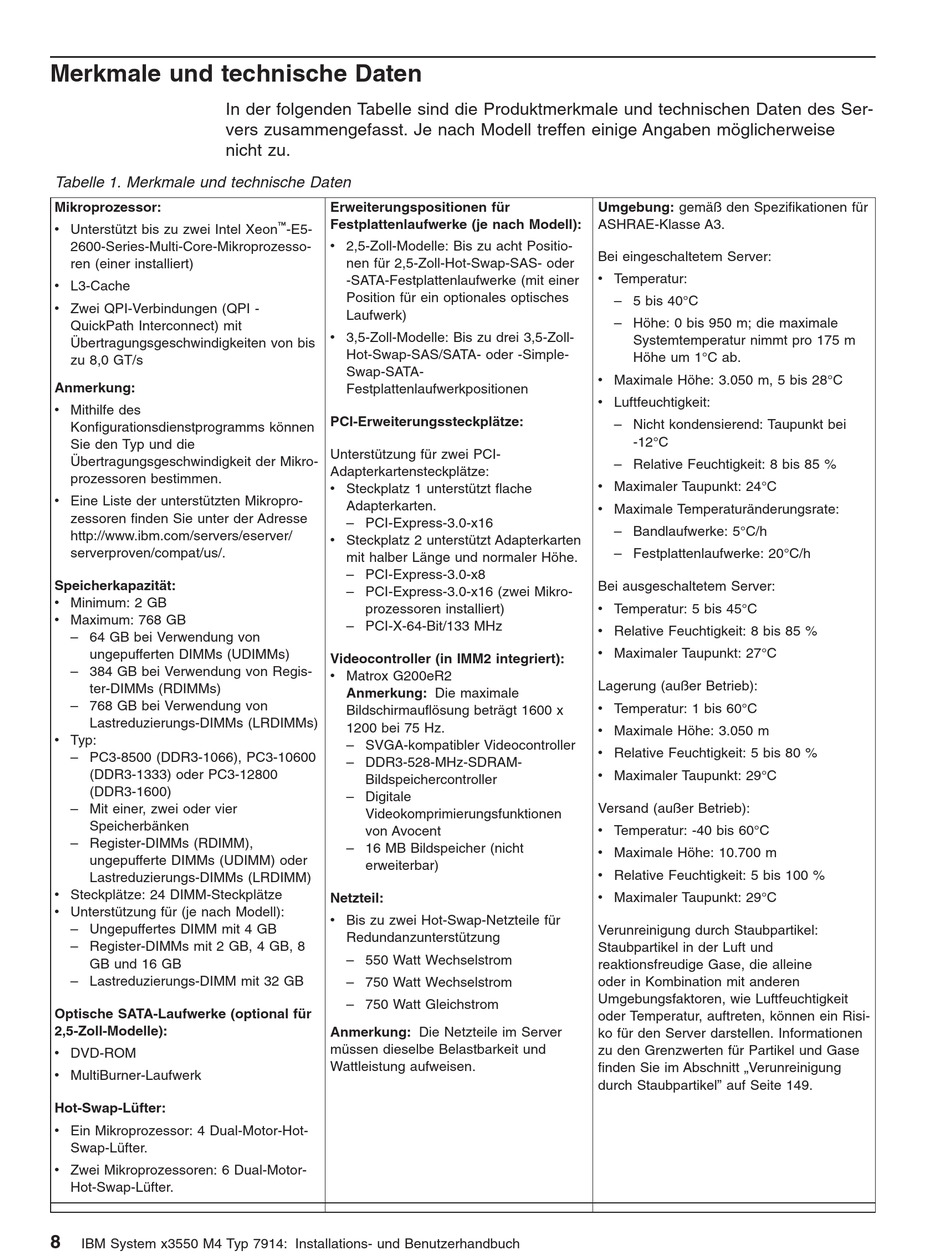

Merkmale und technische Daten

In der folgenden Tabelle sind die Produktmerkmale und technischen Daten des Ser-
vers zusammengefasst. Je nach Modell treffen einige Angaben möglicherweise
nicht zu.
Tabelle 1. Merkmale und technische Daten
Mikroprozessor:
v Unterstützt bis zu zwei Intel Xeon
2600-Series-Multi-Core-Mikroprozesso-
ren (einer installiert)
v L3-Cache
v Zwei QPI-Verbindungen (QPI -
QuickPath Interconnect) mit
Übertragungsgeschwindigkeiten von bis
zu 8,0 GT/s
Anmerkung:
v Mithilfe des
Konfigurationsdienstprogramms können
Sie den Typ und die
Übertragungsgeschwindigkeit der Mikro-
prozessoren bestimmen.
v Eine Liste der unterstützten Mikropro-
zessoren finden Sie unter der Adresse
http://www.ibm.com/servers/eserver/
serverproven/compat/us/.
Speicherkapazität:
v Minimum: 2 GB
v Maximum: 768 GB
– 64 GB bei Verwendung von
ungepufferten DIMMs (UDIMMs)
– 384 GB bei Verwendung von Regis-
ter-DIMMs (RDIMMs)
– 768 GB bei Verwendung von
Lastreduzierungs-DIMMs (LRDIMMs)
v Typ:
– PC3-8500 (DDR3-1066), PC3-10600
(DDR3-1333) oder PC3-12800
(DDR3-1600)
– Mit einer, zwei oder vier
Speicherbänken
– Register-DIMMs (RDIMM),
ungepufferte DIMMs (UDIMM) oder
Lastreduzierungs-DIMMs (LRDIMM)
v Steckplätze: 24 DIMM-Steckplätze
v Unterstützung für (je nach Modell):
– Ungepuffertes DIMM mit 4 GB
– Register-DIMMs mit 2 GB, 4 GB, 8
GB und 16 GB
– Lastreduzierungs-DIMM mit 32 GB
Optische SATA-Laufwerke (optional für
2,5-Zoll-Modelle):
v DVD-ROM
v MultiBurner-Laufwerk
Hot-Swap-Lüfter:
v Ein Mikroprozessor: 4 Dual-Motor-Hot-
Swap-Lüfter.
v Zwei Mikroprozessoren: 6 Dual-Motor-
Hot-Swap-Lüfter.
8
IBM System x3550 M4 Typ 7914: Installations- und Benutzerhandbuch
Erweiterungspositionen für
Festplattenlaufwerke (je nach Modell):
™
-E5-
v 2,5-Zoll-Modelle: Bis zu acht Positio-
nen für 2,5-Zoll-Hot-Swap-SAS- oder
-SATA-Festplattenlaufwerke (mit einer
Position für ein optionales optisches
Laufwerk)
v 3,5-Zoll-Modelle: Bis zu drei 3,5-Zoll-
Hot-Swap-SAS/SATA- oder -Simple-
Swap-SATA-
Festplattenlaufwerkpositionen
PCI-Erweiterungssteckplätze:
Unterstützung für zwei PCI-
Adapterkartensteckplätze:
v Steckplatz 1 unterstützt flache
Adapterkarten.
– PCI-Express-3.0-x16
v Steckplatz 2 unterstützt Adapterkarten
mit halber Länge und normaler Höhe.
– PCI-Express-3.0-x8
– PCI-Express-3.0-x16 (zwei Mikro-
prozessoren installiert)
– PCI-X-64-Bit/133 MHz
Videocontroller (in IMM2 integriert):
v Matrox G200eR2
Anmerkung: Die maximale
Bildschirmauflösung beträgt 1600 x
1200 bei 75 Hz.
– SVGA-kompatibler Videocontroller
– DDR3-528-MHz-SDRAM-
Bildspeichercontroller
– Digitale
Videokomprimierungsfunktionen
von Avocent
– 16 MB Bildspeicher (nicht
erweiterbar)
Netzteil:
v Bis zu zwei Hot-Swap-Netzteile für
Redundanzunterstützung
– 550 Watt Wechselstrom
– 750 Watt Wechselstrom
– 750 Watt Gleichstrom
Anmerkung: Die Netzteile im Server
müssen dieselbe Belastbarkeit und
Wattleistung aufweisen.
Umgebung: gemäß den Spezifikationen für
ASHRAE-Klasse A3.
Bei eingeschaltetem Server:
v Temperatur:
– 5 bis 40°C
– Höhe: 0 bis 950 m; die maximale
Systemtemperatur nimmt pro 175 m
Höhe um 1°C ab.
v Maximale Höhe: 3.050 m, 5 bis 28°C
v Luftfeuchtigkeit:
– Nicht kondensierend: Taupunkt bei
-12°C
– Relative Feuchtigkeit: 8 bis 85 %
v Maximaler Taupunkt: 24°C
v Maximale Temperaturänderungsrate:
– Bandlaufwerke: 5°C/h
– Festplattenlaufwerke: 20°C/h
Bei ausgeschaltetem Server:
v Temperatur: 5 bis 45°C
v Relative Feuchtigkeit: 8 bis 85 %
v Maximaler Taupunkt: 27°C
Lagerung (außer Betrieb):
v Temperatur: 1 bis 60°C
v Maximale Höhe: 3.050 m
v Relative Feuchtigkeit: 5 bis 80 %
v Maximaler Taupunkt: 29°C
Versand (außer Betrieb):
v Temperatur: -40 bis 60°C
v Maximale Höhe: 10.700 m
v Relative Feuchtigkeit: 5 bis 100 %
v Maximaler Taupunkt: 29°C
Verunreinigung durch Staubpartikel:
Staubpartikel in der Luft und
reaktionsfreudige Gase, die alleine
oder in Kombination mit anderen
Umgebungsfaktoren, wie Luftfeuchtigkeit
oder Temperatur, auftreten, können ein Risi-
ko für den Server darstellen. Informationen
zu den Grenzwerten für Partikel und Gase
finden Sie im Abschnitt „Verunreinigung
durch Staubpartikel" auf Seite 149.
