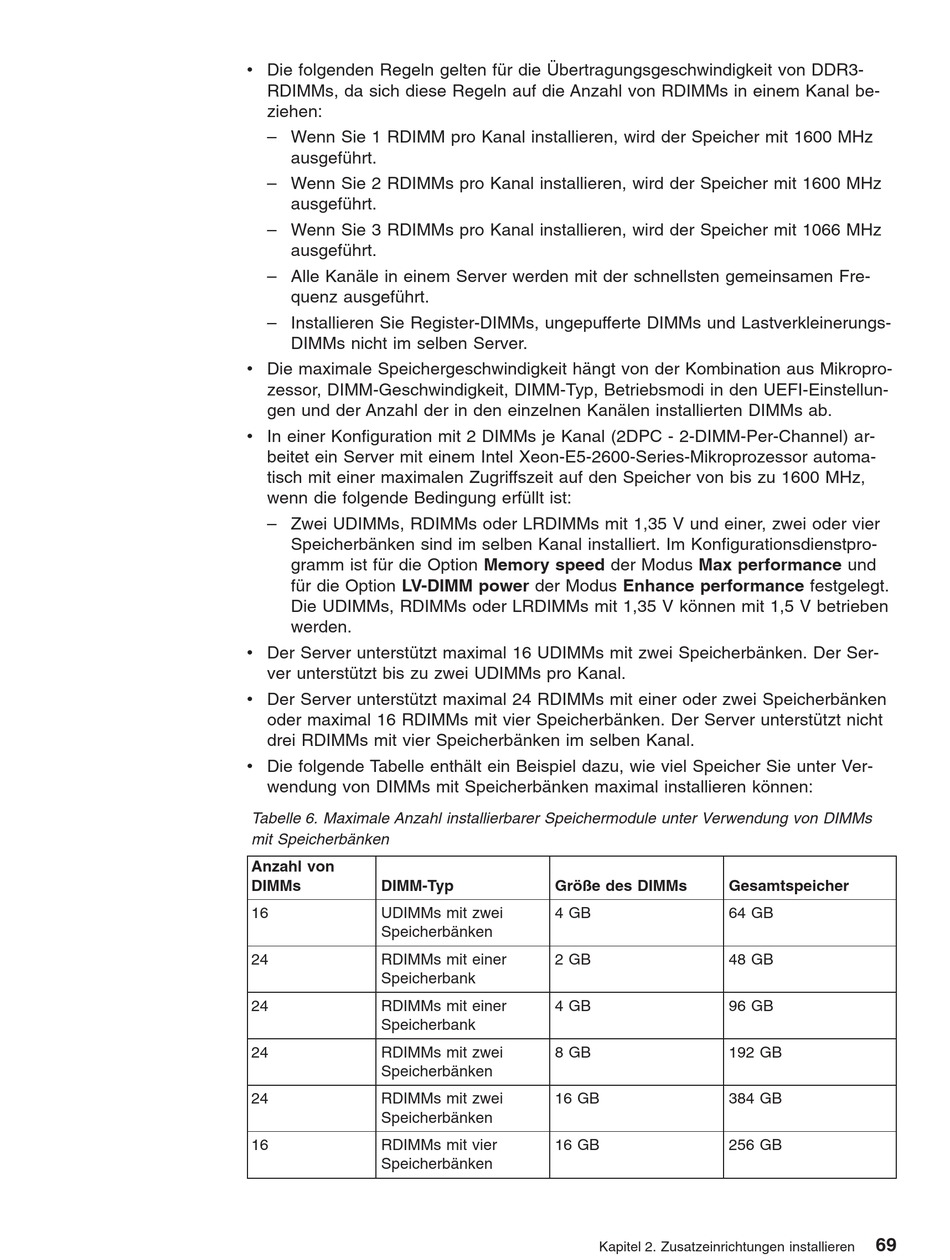

v Die folgenden Regeln gelten für die Übertragungsgeschwindigkeit von DDR3-
RDIMMs, da sich diese Regeln auf die Anzahl von RDIMMs in einem Kanal be-
ziehen:
– Wenn Sie 1 RDIMM pro Kanal installieren, wird der Speicher mit 1600 MHz
ausgeführt.
– Wenn Sie 2 RDIMMs pro Kanal installieren, wird der Speicher mit 1600 MHz
ausgeführt.
– Wenn Sie 3 RDIMMs pro Kanal installieren, wird der Speicher mit 1066 MHz
ausgeführt.
– Alle Kanäle in einem Server werden mit der schnellsten gemeinsamen Fre-
quenz ausgeführt.
– Installieren Sie Register-DIMMs, ungepufferte DIMMs und Lastverkleinerungs-
DIMMs nicht im selben Server.
v Die maximale Speichergeschwindigkeit hängt von der Kombination aus Mikropro-
zessor, DIMM-Geschwindigkeit, DIMM-Typ, Betriebsmodi in den UEFI-Einstellun-
gen und der Anzahl der in den einzelnen Kanälen installierten DIMMs ab.
v In einer Konfiguration mit 2 DIMMs je Kanal (2DPC - 2-DIMM-Per-Channel) ar-
beitet ein Server mit einem Intel Xeon-E5-2600-Series-Mikroprozessor automa-
tisch mit einer maximalen Zugriffszeit auf den Speicher von bis zu 1600 MHz,
wenn die folgende Bedingung erfüllt ist:
– Zwei UDIMMs, RDIMMs oder LRDIMMs mit 1,35 V und einer, zwei oder vier
Speicherbänken sind im selben Kanal installiert. Im Konfigurationsdienstpro-
gramm ist für die Option Memory speed der Modus Max performance und
für die Option LV-DIMM power der Modus Enhance performance festgelegt.
Die UDIMMs, RDIMMs oder LRDIMMs mit 1,35 V können mit 1,5 V betrieben
werden.
v Der Server unterstützt maximal 16 UDIMMs mit zwei Speicherbänken. Der Ser-
ver unterstützt bis zu zwei UDIMMs pro Kanal.
v Der Server unterstützt maximal 24 RDIMMs mit einer oder zwei Speicherbänken
oder maximal 16 RDIMMs mit vier Speicherbänken. Der Server unterstützt nicht
drei RDIMMs mit vier Speicherbänken im selben Kanal.
v Die folgende Tabelle enthält ein Beispiel dazu, wie viel Speicher Sie unter Ver-
wendung von DIMMs mit Speicherbänken maximal installieren können:
Tabelle 6. Maximale Anzahl installierbarer Speichermodule unter Verwendung von DIMMs
mit Speicherbänken
Anzahl von
DIMMs DIMM-Typ
16 UDIMMs mit zwei
Speicherbänken
24 RDIMMs mit einer
Speicherbank
24 RDIMMs mit einer
Speicherbank
24 RDIMMs mit zwei
Speicherbänken
24 RDIMMs mit zwei
Speicherbänken
16 RDIMMs mit vier
Speicherbänken
Größe des DIMMs Gesamtspeicher
4 GB 64 GB
2 GB 48 GB
4 GB 96 GB
8 GB 192 GB
16 GB 384 GB
16 GB 256 GB
