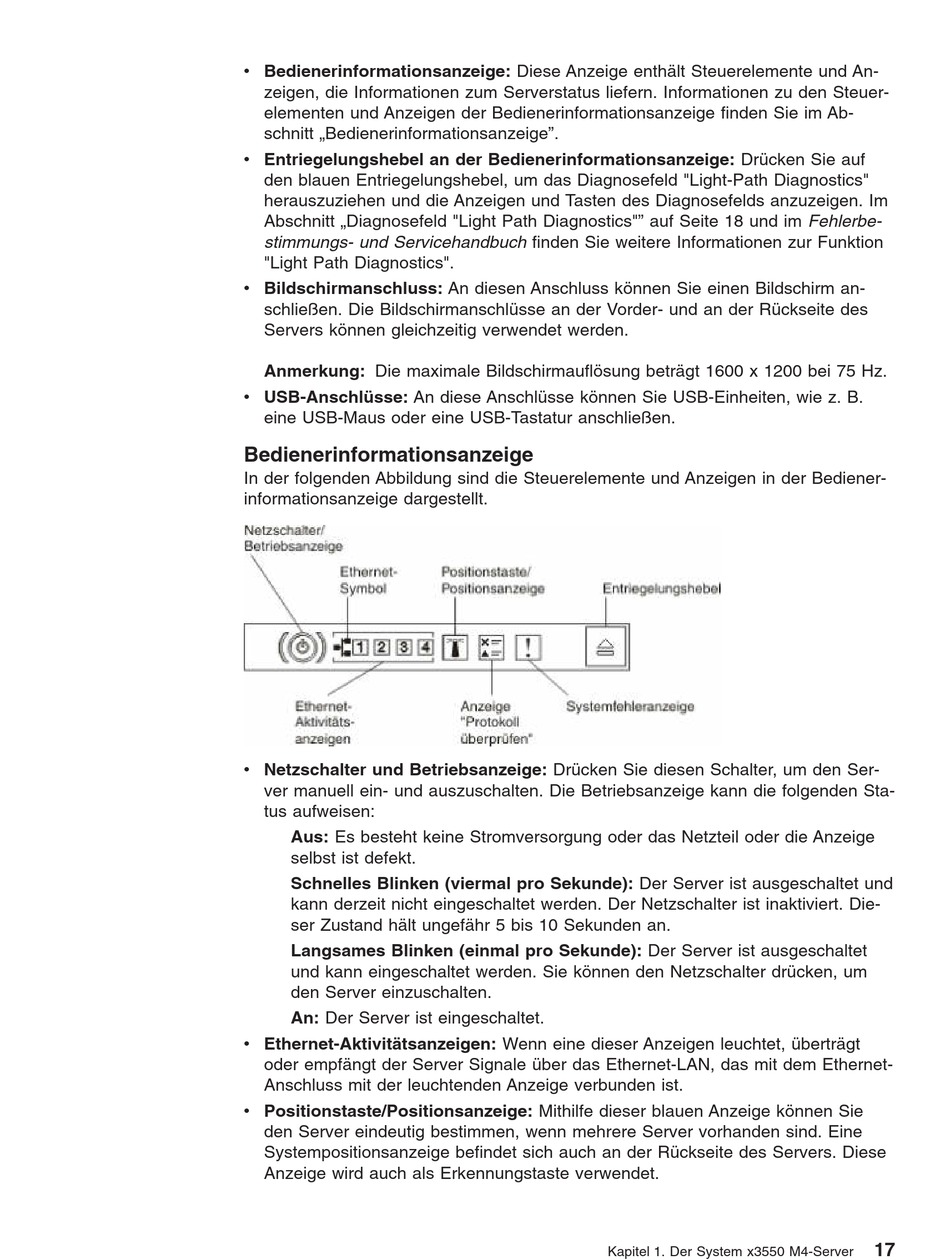

IBM System x3550 M4 Typ 7914 Installations- Und Benutzerhandbuch Seite 33

Vorschau ausblenden Andere Handbücher für System x3550 M4 Typ 7914:
Inhaltsverzeichnis

Werbung

v Bedienerinformationsanzeige: Diese Anzeige enthält Steuerelemente und An-
zeigen, die Informationen zum Serverstatus liefern. Informationen zu den Steuer-
elementen und Anzeigen der Bedienerinformationsanzeige finden Sie im Ab-
schnitt „Bedienerinformationsanzeige".
v Entriegelungshebel an der Bedienerinformationsanzeige: Drücken Sie auf
den blauen Entriegelungshebel, um das Diagnosefeld "Light-Path Diagnostics"
herauszuziehen und die Anzeigen und Tasten des Diagnosefelds anzuzeigen. Im
Abschnitt „Diagnosefeld "Light Path Diagnostics"" auf Seite 18 und im Fehlerbe-
stimmungs- und Servicehandbuch finden Sie weitere Informationen zur Funktion
"Light Path Diagnostics".
v Bildschirmanschluss: An diesen Anschluss können Sie einen Bildschirm an-
schließen. Die Bildschirmanschlüsse an der Vorder- und an der Rückseite des
Servers können gleichzeitig verwendet werden.
Anmerkung: Die maximale Bildschirmauflösung beträgt 1600 x 1200 bei 75 Hz.
v USB-Anschlüsse: An diese Anschlüsse können Sie USB-Einheiten, wie z. B.
eine USB-Maus oder eine USB-Tastatur anschließen.
Bedienerinformationsanzeige
In der folgenden Abbildung sind die Steuerelemente und Anzeigen in der Bediener-
informationsanzeige dargestellt.
v Netzschalter und Betriebsanzeige: Drücken Sie diesen Schalter, um den Ser-
ver manuell ein- und auszuschalten. Die Betriebsanzeige kann die folgenden Sta-
tus aufweisen:
Aus: Es besteht keine Stromversorgung oder das Netzteil oder die Anzeige
selbst ist defekt.
Schnelles Blinken (viermal pro Sekunde): Der Server ist ausgeschaltet und
kann derzeit nicht eingeschaltet werden. Der Netzschalter ist inaktiviert. Die-
ser Zustand hält ungefähr 5 bis 10 Sekunden an.
Langsames Blinken (einmal pro Sekunde): Der Server ist ausgeschaltet
und kann eingeschaltet werden. Sie können den Netzschalter drücken, um
den Server einzuschalten.
An: Der Server ist eingeschaltet.
v Ethernet-Aktivitätsanzeigen: Wenn eine dieser Anzeigen leuchtet, überträgt
oder empfängt der Server Signale über das Ethernet-LAN, das mit dem Ethernet-
Anschluss mit der leuchtenden Anzeige verbunden ist.
v Positionstaste/Positionsanzeige: Mithilfe dieser blauen Anzeige können Sie
den Server eindeutig bestimmen, wenn mehrere Server vorhanden sind. Eine
Systempositionsanzeige befindet sich auch an der Rückseite des Servers. Diese
Anzeige wird auch als Erkennungstaste verwendet.
Kapitel 1. Der System x3550 M4-Server
17
