USB- und Videokabelanschlüsse

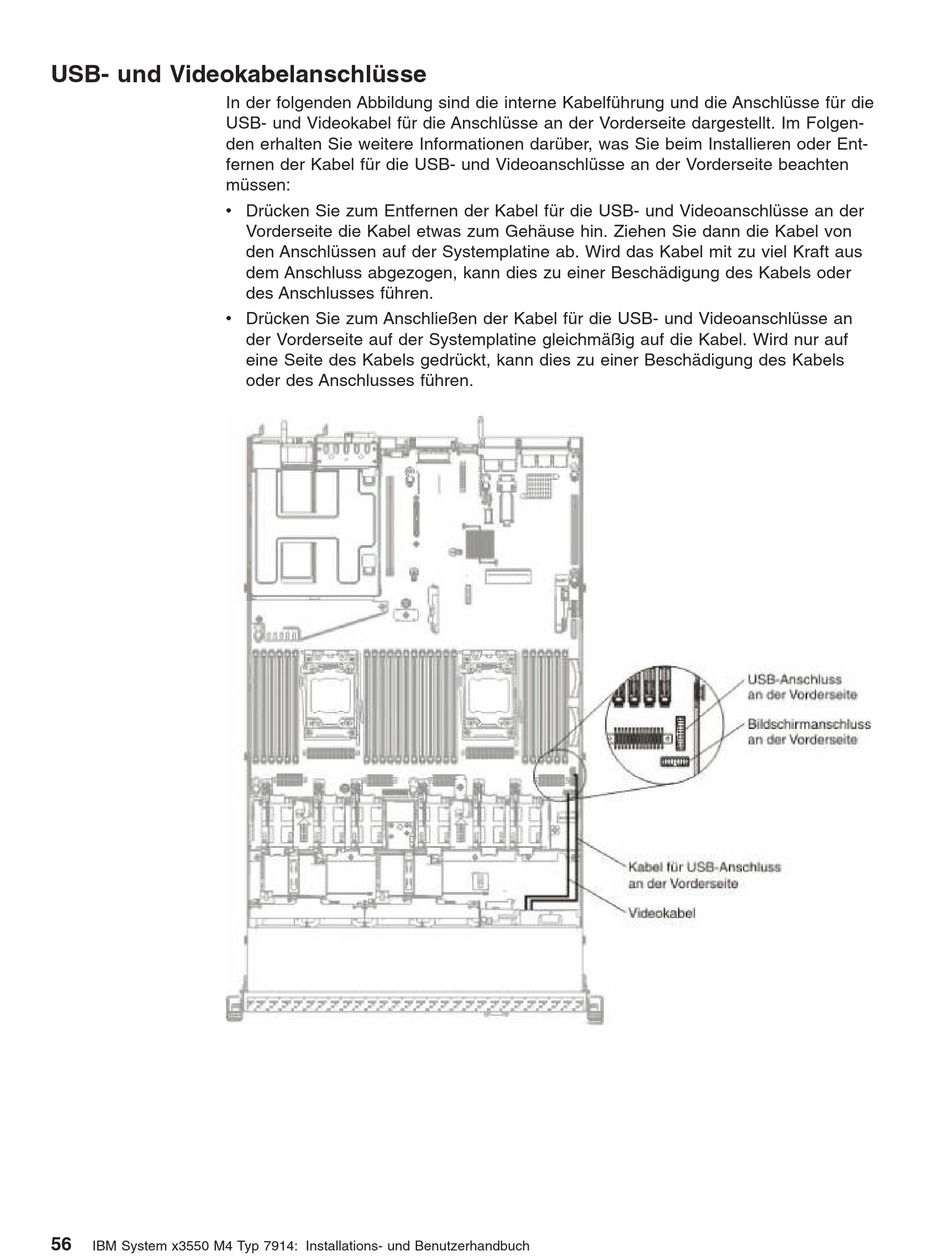

In der folgenden Abbildung sind die interne Kabelführung und die Anschlüsse für die
USB- und Videokabel für die Anschlüsse an der Vorderseite dargestellt. Im Folgen-
den erhalten Sie weitere Informationen darüber, was Sie beim Installieren oder Ent-
fernen der Kabel für die USB- und Videoanschlüsse an der Vorderseite beachten
müssen:
v Drücken Sie zum Entfernen der Kabel für die USB- und Videoanschlüsse an der
v Drücken Sie zum Anschließen der Kabel für die USB- und Videoanschlüsse an
56
IBM System x3550 M4 Typ 7914: Installations- und Benutzerhandbuch
Vorderseite die Kabel etwas zum Gehäuse hin. Ziehen Sie dann die Kabel von
den Anschlüssen auf der Systemplatine ab. Wird das Kabel mit zu viel Kraft aus
dem Anschluss abgezogen, kann dies zu einer Beschädigung des Kabels oder
des Anschlusses führen.
der Vorderseite auf der Systemplatine gleichmäßig auf die Kabel. Wird nur auf
eine Seite des Kabels gedrückt, kann dies zu einer Beschädigung des Kabels
oder des Anschlusses führen.
