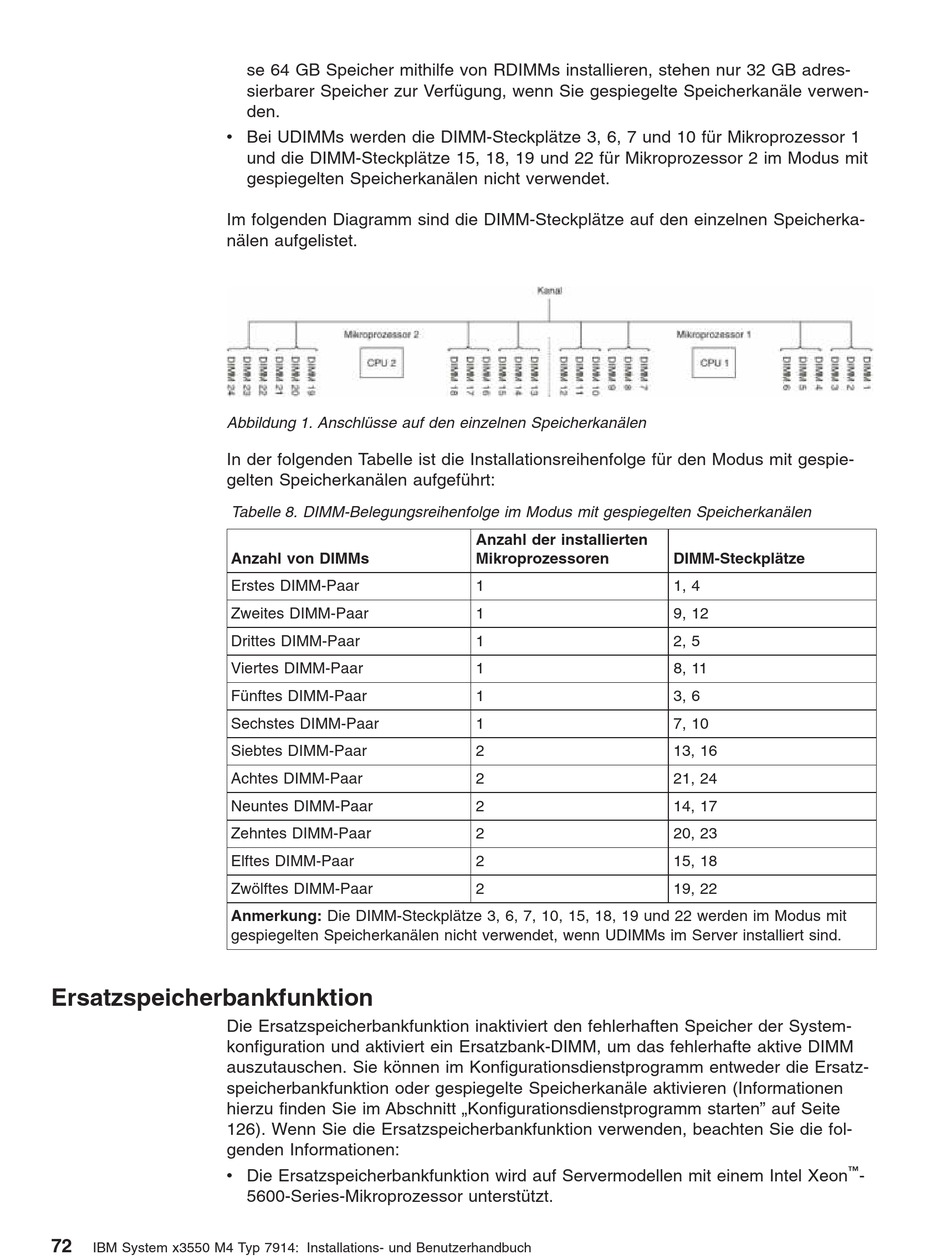

v Bei UDIMMs werden die DIMM-Steckplätze 3, 6, 7 und 10 für Mikroprozessor 1
Im folgenden Diagramm sind die DIMM-Steckplätze auf den einzelnen Speicherka-
nälen aufgelistet.
Abbildung 1. Anschlüsse auf den einzelnen Speicherkanälen
In der folgenden Tabelle ist die Installationsreihenfolge für den Modus mit gespie-
gelten Speicherkanälen aufgeführt:

Ersatzspeicherbankfunktion

Die Ersatzspeicherbankfunktion inaktiviert den fehlerhaften Speicher der System-
konfiguration und aktiviert ein Ersatzbank-DIMM, um das fehlerhafte aktive DIMM
auszutauschen. Sie können im Konfigurationsdienstprogramm entweder die Ersatz-
speicherbankfunktion oder gespiegelte Speicherkanäle aktivieren (Informationen
hierzu finden Sie im Abschnitt „Konfigurationsdienstprogramm starten" auf Seite
126). Wenn Sie die Ersatzspeicherbankfunktion verwenden, beachten Sie die fol-
genden Informationen:
v Die Ersatzspeicherbankfunktion wird auf Servermodellen mit einem Intel Xeon
72
IBM System x3550 M4 Typ 7914: Installations- und Benutzerhandbuch
se 64 GB Speicher mithilfe von RDIMMs installieren, stehen nur 32 GB adres-
sierbarer Speicher zur Verfügung, wenn Sie gespiegelte Speicherkanäle verwen-
den.
und die DIMM-Steckplätze 15, 18, 19 und 22 für Mikroprozessor 2 im Modus mit
gespiegelten Speicherkanälen nicht verwendet.
Tabelle 8. DIMM-Belegungsreihenfolge im Modus mit gespiegelten Speicherkanälen
Anzahl von DIMMs
Erstes DIMM-Paar
Zweites DIMM-Paar
Drittes DIMM-Paar
Viertes DIMM-Paar
Fünftes DIMM-Paar
Sechstes DIMM-Paar
Siebtes DIMM-Paar
Achtes DIMM-Paar
Neuntes DIMM-Paar
Zehntes DIMM-Paar
Elftes DIMM-Paar
Zwölftes DIMM-Paar
Anmerkung: Die DIMM-Steckplätze 3, 6, 7, 10, 15, 18, 19 und 22 werden im Modus mit
gespiegelten Speicherkanälen nicht verwendet, wenn UDIMMs im Server installiert sind.
5600-Series-Mikroprozessor unterstützt.
Anzahl der installierten
Mikroprozessoren
1
1
1
1
1
1
2
2
2
2
2
2
DIMM-Steckplätze
1, 4
9, 12
2, 5
8, 11
3, 6
7, 10
13, 16
21, 24
14, 17
20, 23
15, 18
19, 22
™
-
