Power One AURORA PVI-10.0-I-OUTD-400 Installations- Und Bedienungshandbuch Seite 296

Installations- und Bedienungshandbuch
(PVI-10.0/12.0-I-OUTD(-S)-400 Rev:1.3)

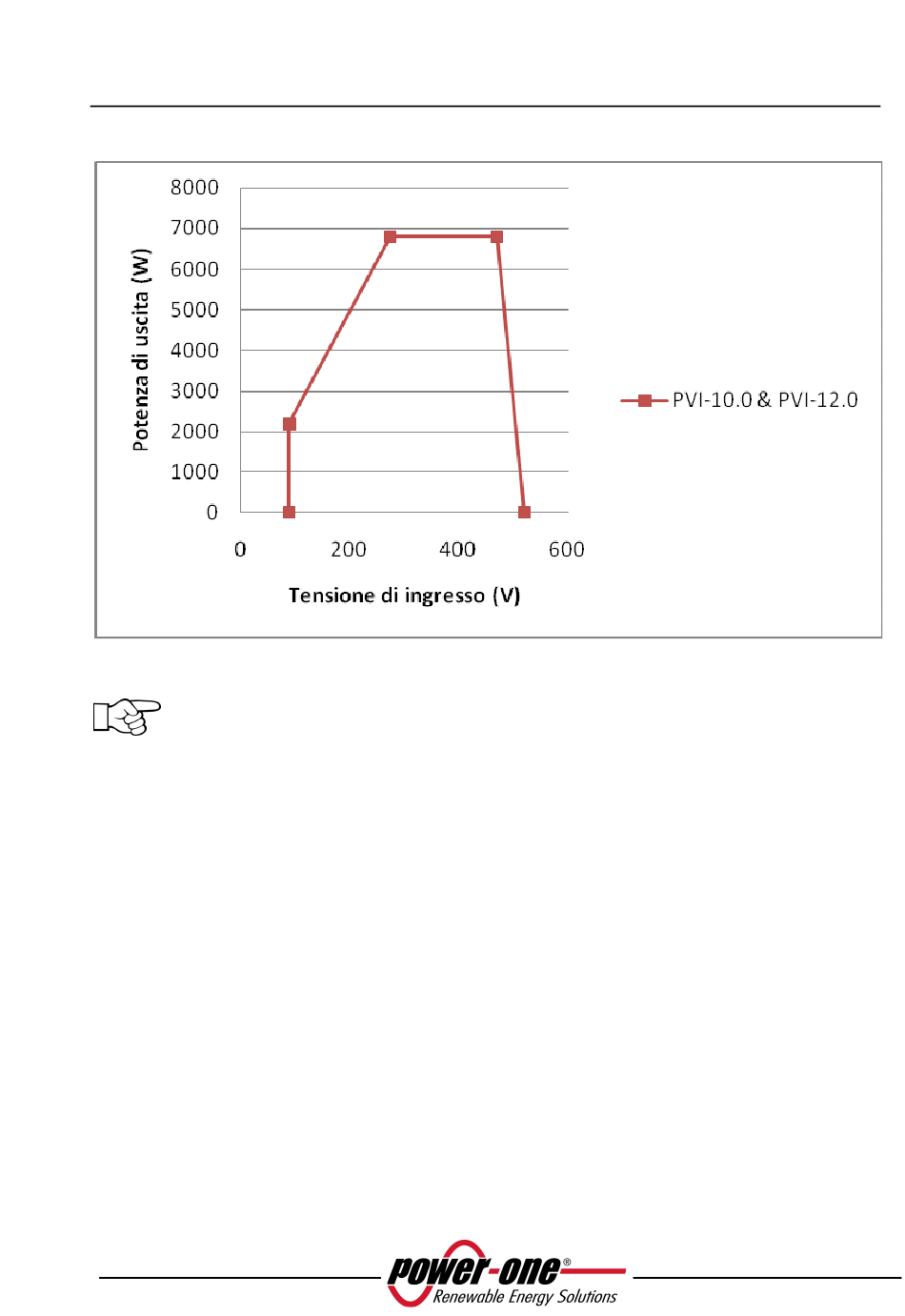

Abb. 30 - Derating-Kurve für einen einzelnen Eingangskanal
HINWEIS: Die Kurven zeigen einen Bereich mit fehlendem Betrieb bis
90V, einen linearen Derating-Bereich bis 220V (PVI-10.0-I) bzw. 250V
(PVI-12.0-I), einen Bereich mit konstanter Nennleistung und einen
Derating-Bereich bei hohen Spannungen ab 470V. Die Funktionsweise
bei niedrigen Spanungswerten hängt von der eingestellten Mindest-
Startspannung ab (Standardeinstellung 200V). Der Wechselrichter setzt
nach dem Anlaufen seinen Betrieb bis zu einem Mindestwert von 70%
der eingestellten Startspannung fort (bei einer Standardeinstellung von
200V hat der Wechselrichter eine Mindestbetriebsspannung von 140V).
Die Verminderung der Leistung in Abhängigkeit der Umgebungsbedingungen und
der Eingangsspannung kann auch gleichzeitig erfolgen, die Leistungsverminderung
erfolgt jedoch immer in Abhängigkeit des niedrigeren erfassten Wert.
