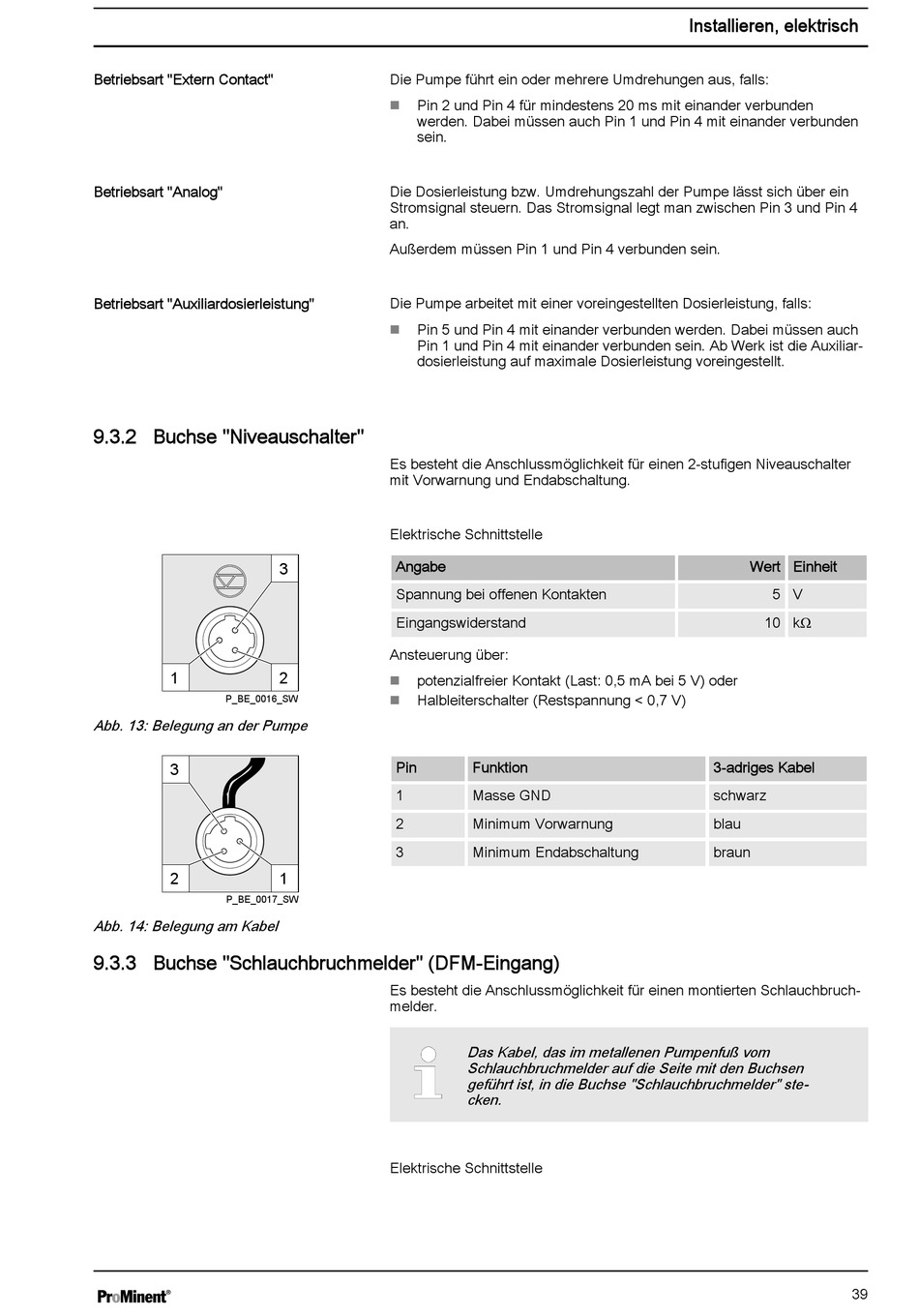

Betriebsart "Extern Contact"
Betriebsart "Analog"
Betriebsart "Auxiliardosierleistung"

9.3.2 Buchse "Niveauschalter"

1
P_BE_0016_SW
Abb. 13: Belegung an der Pumpe
3
2
P_BE_0017_SW
Abb. 14: Belegung am Kabel

9.3.3 Buchse "Schlauchbruchmelder" (DFM-Eingang)

Die Pumpe führt ein oder mehrere Umdrehungen aus, falls:
Pin 2 und Pin 4 für mindestens 20 ms mit einander verbunden
n
werden. Dabei müssen auch Pin 1 und Pin 4 mit einander verbunden
sein.
Die Dosierleistung bzw. Umdrehungszahl der Pumpe lässt sich über ein
Stromsignal steuern. Das Stromsignal legt man zwischen Pin 3 und Pin 4
an.
Außerdem müssen Pin 1 und Pin 4 verbunden sein.
Die Pumpe arbeitet mit einer voreingestellten Dosierleistung, falls:
Pin 5 und Pin 4 mit einander verbunden werden. Dabei müssen auch
n
Pin 1 und Pin 4 mit einander verbunden sein. Ab Werk ist die Auxiliar‐
dosierleistung auf maximale Dosierleistung voreingestellt.
Es besteht die Anschlussmöglichkeit für einen 2-stufigen Niveauschalter
mit Vorwarnung und Endabschaltung.
Elektrische Schnittstelle
Angabe
3
Spannung bei offenen Kontakten
Eingangswiderstand
Ansteuerung über:
2
potenzialfreier Kontakt (Last: 0,5 mA bei 5 V) oder
n
Halbleiterschalter (Restspannung < 0,7 V)
n
Pin
1
2
3
1
Es besteht die Anschlussmöglichkeit für einen montierten Schlauchbruch‐
melder.
Elektrische Schnittstelle
Funktion
Masse GND
Minimum Vorwarnung
Minimum Endabschaltung
Das Kabel, das im metallenen Pumpenfuß vom
Schlauchbruchmelder auf die Seite mit den Buchsen
geführt ist, in die Buchse "Schlauchbruchmelder" ste‐
cken.
Installieren, elektrisch
Wert Einheit
5 V
10 kΩ
3-adriges Kabel
schwarz
blau
braun
