ProMinent DULCOFLEX DFYa Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. ProMinent Anleitungen
  4. Pumpen
  5. DULCO flex Control - DFYa
  6. Bedienungsanleitung
ProMinent DULCOFLEX DFYa Bedienungsanleitung

ProMinent DULCOFLEX DFYa Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für DULCOFLEX DFYa:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Instrucciones de servicio
Bomba dosificadora peristáltica

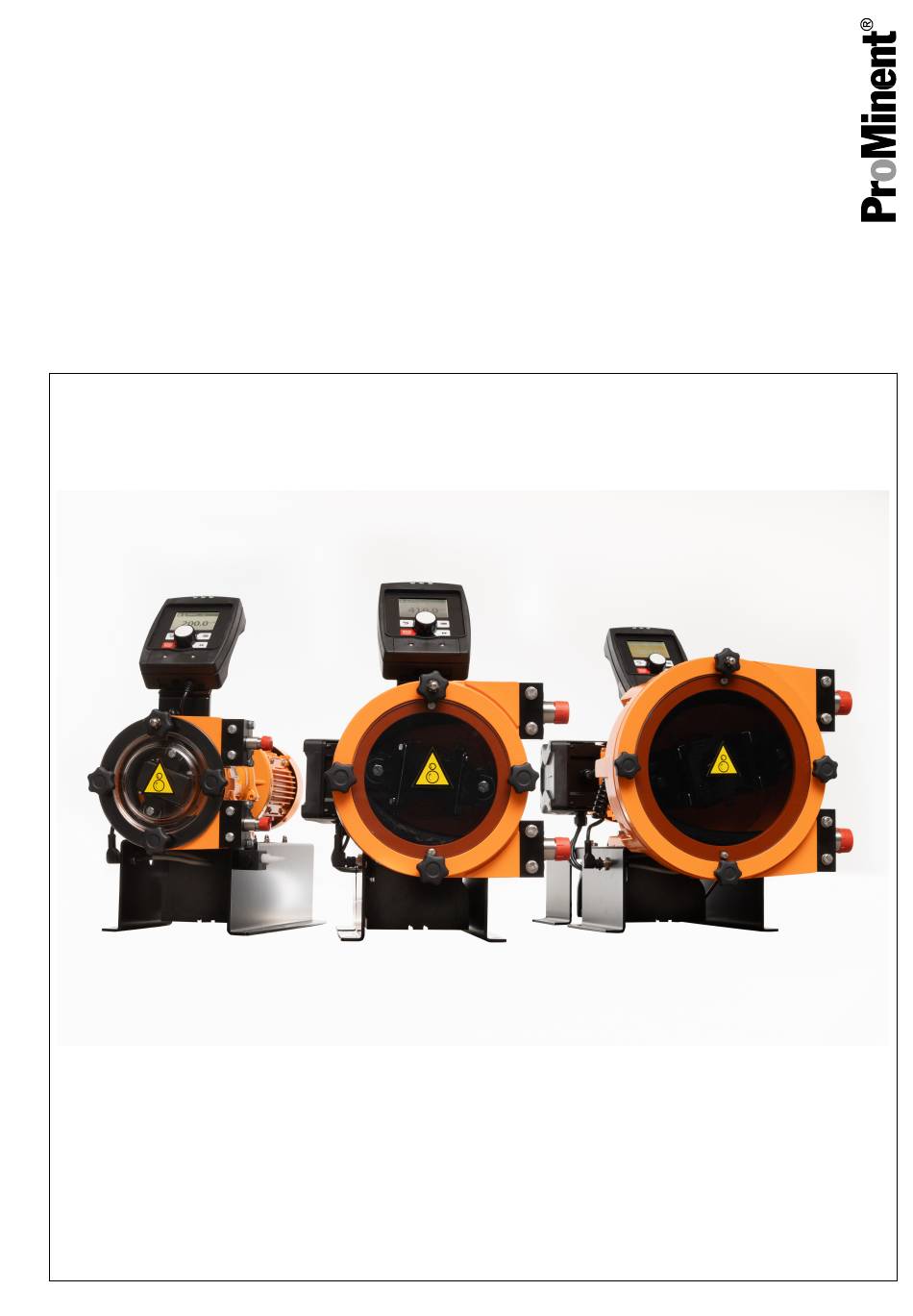

DULCOFLEX DFYa
ES
Destinatarios: al menos "personal instruido" salvo que se indique otra cosa.
Lea primero las instrucciones de servicio completas. · No las tire.
En caso de daños debidos a errores de instalación o manejo, será responsable el propio usuario.
Puede descargar la versión más actualizada de las instrucciones de servicio de nuestra página web.
Pieza n.º 981306
Instrucciones de servicio originales (2006/42/CE)
Versión: BA_DX_034_02/25_ES
