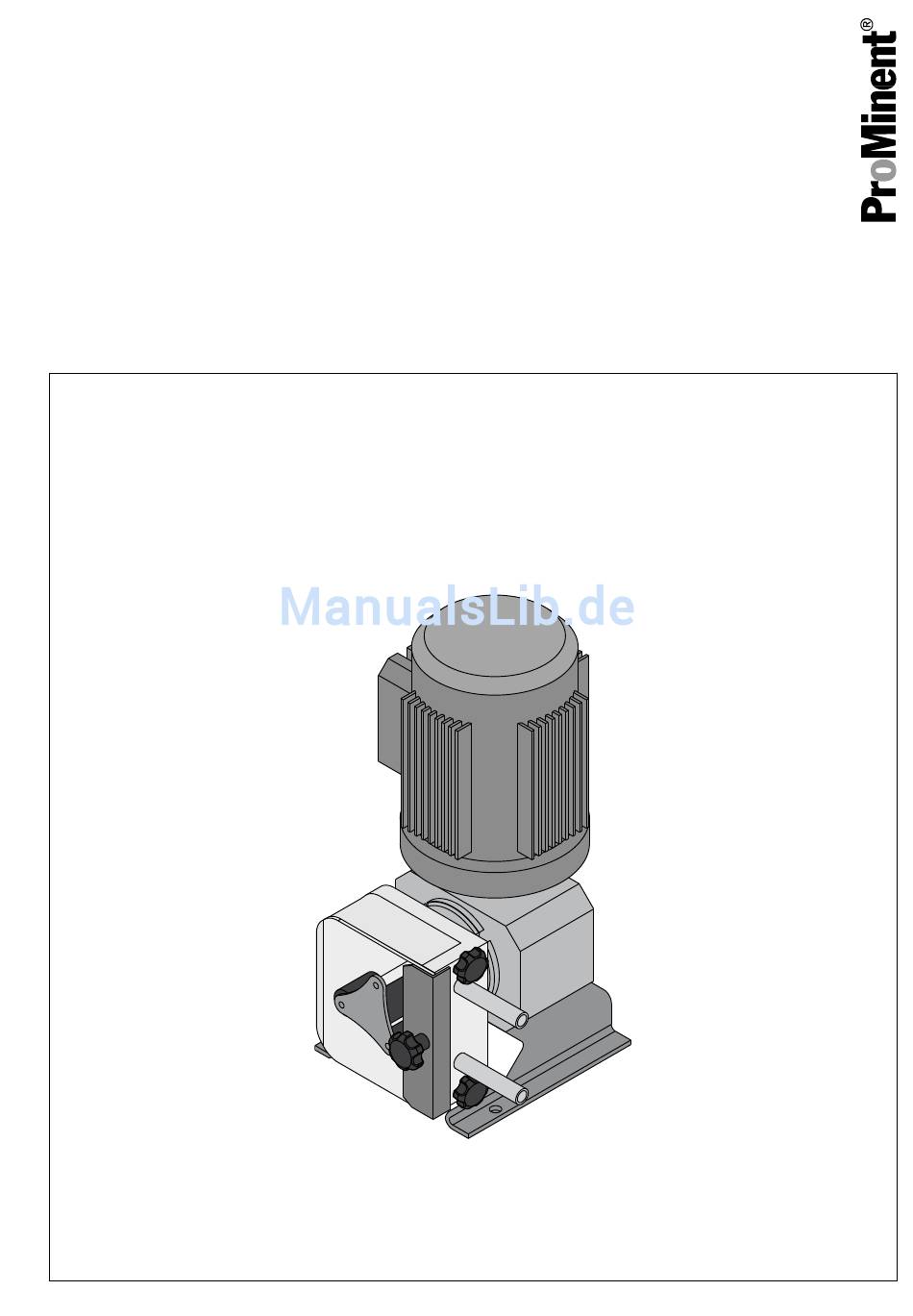

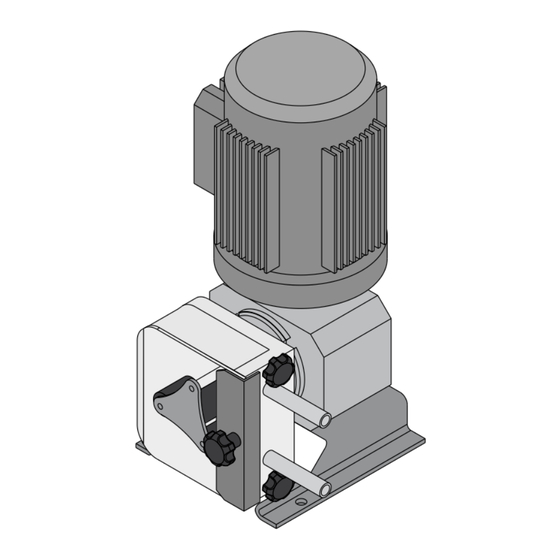

Montage- und Betriebsanleitung
DULCO
flex DFAa
®
Schlauchpumpe
DE
A0380
Betriebsanleitung bitte zuerst vollständig durchlesen. · Nicht wegwerfen.
Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber.
Die neueste Version einer Betriebsanleitung ist auf unserer Homepage verfügbar.
Teile Nr. 986233
Originalbetriebsanleitung (2006/42/EG)
BA DX 029 12/15 DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ProMinent DULCO flex DFAa
Inhaltszusammenfassung für ProMinent DULCO flex DFAa
- Seite 1 Montage- und Betriebsanleitung DULCO flex DFAa ® Schlauchpumpe A0380 Betriebsanleitung bitte zuerst vollständig durchlesen. · Nicht wegwerfen. Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber. Die neueste Version einer Betriebsanleitung ist auf unserer Homepage verfügbar. Teile Nr. 986233 Originalbetriebsanleitung (2006/42/EG) BA DX 029 12/15 DE...
- Seite 2 Ergänzende Anweisungen Allgemeine Gleichbehandlung Dieses Dokument verwendet die nach der Grammatik männliche Form in einem neutralen Sinn, um den Text leichter lesbar zu halten. Es spricht immer Frauen und Männer in gleicher Weise an. Die Leserinnen bitten wir um Verständnis für diese Vereinfachung im Text.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Produktidentifikation.............. 4 1.1 Identcode DULCO flex DFAa 003........ 4 ® 1.2 Identcode DULCO ® flex DFAa 008........ 6 Sicherheit und Verantwortung..........8 2.1 Kennzeichnung der Sicherheitshinweise...... 8 2.2 Bestimmungsgemäße Verwendung......9 2.3 Benutzer Qualifikation..........10 2.4 Allgemeine Sicherheitshinweise Dulcoflex....11 Transport und Lagerung............. -
Seite 4: Produktidentifikation
Produktidentifikation Produktidentifikation 1.1 Identcode DULCO ® flex DFAa 003 Identcode DFAa DULCO flex DFAa 003 ® 003 DFAa 003, mit 3,2 mm Schlauch, Wandstärke 2,4 mm, 1,66 ml/Umdrehung Antrieb Pumpe ohne Antrieb Untersetzungsgetriebe / 3 x 230 / 400 VAC A10 0,12 kW, 14 1/min, 1,4 l/h, 2 bar A11 0,12 kW, 35 1/min, 3,5 l/h, 2 bar A12 0,12 kW, 70 1/min, 7,0 l/h, 2 bar... - Seite 5 Produktidentifikation Identcode Zulassungen CE-Zulassung...
-
Seite 6: Identcode Dulco ® Flex Dfaa 008
Produktidentifikation 1.2 Identcode DULCO ® flex DFAa 008 Identcode DFAa DULCO ® flex DFAa 008 008 DFAa 008, mit 8 mm Schlauch, Wandstärke 2,4 mm, 10 ml/Umdrehung Antrieb Pumpe ohne Antrieb Untersetzungsgetriebe / 3 x 230 / 400 VAC B10 0,12 kW, 14 1/min, 8,4 l/h, 2 bar B11 0,12 kW, 35 1/min, 21 l/h, 2 bar B12 0,12 kW, 70 1/min, 42 l/h, 2 bar B13 0,18 kW, 93 1/min, 55,8 l/h, 2 bar... - Seite 7 Produktidentifikation Identcode Zulassungen CE-Zulassung...
-
Seite 8: Sicherheit Und Verantwortung
Sicherheit und Verantwortung Sicherheit und Verantwortung Die Pumpe ist dazu bestimmt, pastöse, feststoffhaltige, viskose, abrassive, scherempfindliche und/oder ausgasende Medien zu för‐ dern. 2.1 Kennzeichnung der Sicherheitshinweise Einleitung Diese Betriebsanleitung beschreibt die technischen Daten und Funktionen des Produktes. Die Betriebsanleitung gibt ausführliche Sicherheitshinweise und ist in klare Handlungsschritte aufgeglie‐... -
Seite 9: Bestimmungsgemäße Verwendung
Sicherheit und Verantwortung HINWEIS! Art und Quelle der Gefahr Schädigung des Produkts oder seiner Umgebung. Maßnahme, die ergriffen werden muss, um diese Gefahr zu vermeiden. Hinweis! – Bezeichnet eine möglicherweise schädliche Situa‐ tion. Wenn sie nicht gemieden wird, kann das Pro‐ dukt oder etwas in seiner Umgebung beschädigt werden. -
Seite 10: Benutzer Qualifikation
Die Elektrofachkraft muss die Bestimmungen der geltenden gesetzlichen Vor‐ schriften zur Unfallverhütung erfüllen. Kundendienst Als Kundendienst gelten Servicetechniker, die von ProMinent für die Arbeiten an der Anlage nachweislich geschult und autorisiert wurden. Anmerkung für den Betreiber Die einschlägigen Unfallverhütungsvorschriften sowie die sonstigen allgemein anerkannten sicherheitstechni‐... -
Seite 11: Allgemeine Sicherheitshinweise Dulcoflex
Sicherheit und Verantwortung 2.4 Allgemeine Sicherheitshinweise Dulcoflex WARNUNG! Spannungsführende Teile Mögliche Folge: Tod oder schwerste Verletzungen – Trennen Sie beschädigte, defekte oder manipu‐ lierte Pumpe vom Stromnetz um sie spannungsfrei zu machen WARNUNG! Gefährliche Medien / Kontamination von Personen und Einrichtungen Mögliche Folge: Tod oder schwerste Verletzungen. - Seite 12 Sicherheit und Verantwortung VORSICHT! CIP-Reinigung Bei einer CIP-Reinigung ist es erforderlich, sich beim Hersteller über die richtige Installation der Pumpe zu erkundigen (eine spezielle Installation ist erforderlich), wie auch über die Kompatibilität der Reinigungsmittel mit dem Pumpschlauch der Pumpe und den sonstigen hydraulischen Anschlüssen.
-
Seite 13: Transport Und Lagerung
Transport und Lagerung Transport und Lagerung Benutzer Qualifikation, Transport und Lagerung: unterwiesene Ä Kapitel 2.3 „Benutzer Qualifikation“ Personen, siehe auf Seite 10 WARNUNG! Sicherheitsdatenblatt Mögliche Folge: Tod oder schwerste Verletzungen Beachten Sie unbedingt bei allen Arbeiten bei denen Sie mit dem zu fördernden Medium in Kontakt kommen können, das entsprechende Sicherheitsda‐... -
Seite 14: Funktionsbeschreibung
Funktionsbeschreibung Funktionsbeschreibung Kurzbeschreibung der Funktion Der Lieferumfang der DULCO flex DFAa ist über den Identcode ® auswählbar. Bei der DULCO flex DFAa handelt es sich um eine Verdränger‐ ® pumpe. Die Förderung des Mediums erfolgt durch Quetschen des Pumpschlauches mit dem Rotor in Flussrichtung. Dazu sind keine Ventile erforderlich. -
Seite 15: Geräteübersicht
Funktionsbeschreibung 4.2 Geräteübersicht Abb. 1: Darstellung Funktionsprinzip 1. Gehäuse 3. Rotor 2. Schlauch 4. Rollen... -
Seite 16: Montage
Montage Montage Benutzer Qualifikation, Montage: ausgebildete Fachkraft , Ä Kapitel 2.3 „Benutzer Qualifikation“ auf Seite 10 siehe Benutzer Qualifikation, elektrische Installation: Elektrofach‐ Ä Kapitel 2.3 „Benutzer Qualifikation“ auf Seite 10 kraft , siehe VORSICHT! Mögliche Folge: Leichte oder geringfügige Verlet‐ zungen. - Seite 17 Montage Der Durchmesser muss dem Nenndurchmesser des Pumpschlau‐ ches entsprechen. Bei viskosen Flüssigkeiten wird ein größerer Durchmesser empfohlen.
-
Seite 18: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Benutzer Qualifikation, Inbetriebnahme: geschulter Anwender, Ä Kapitel 2.3 „Benutzer Qualifikation“ auf Seite 10 siehe 6.1 Prüfungen vor Inbetriebnahme der Pumpe Folgende Prüfungen sind durchzuführen: Stellen Sie sicher, dass die Pumpe während des Transports oder der Lagerung nicht beschädigt wurde. Melden Sie Schäden unverzüglich dem Lieferanten Prüfen Sie, ob die Netzspannung für den Motor geeignet ist Stellen Sie sicher, dass der Schlauch für die geförderte Flüs‐... -
Seite 19: Bedienung Der Schlauchpumpe
Bedienung der Schlauchpumpe Bedienung der Schlauchpumpe Benutzer Qualifikation, Bedienung: unterwiesene Personen, Ä Kapitel 2.3 „Benutzer Qualifikation“ auf Seite 10 siehe Die Schlauchpumpe ist vollständig in die Betreiberseitig vorgese‐ hene Anlage integriert und wird von dieser Anlage gesteuert. Eine direkte Bedienung der Schlauchpumpe ist nicht möglich. -
Seite 20: Wartung
Wartung Wartung Benutzer Qualifikation, Wartung: unterwiesene Personen, Ä Kapitel 2.3 „Benutzer Qualifikation“ auf Seite 10 siehe Benutzer Qualifikation, Reparieren: geschulter Anwender, Ä Kapitel 2.3 „Benutzer Qualifikation“ auf Seite 10 siehe 8.1 Wartung VORSICHT! Pumpe vom Netz trennen Mögliche Folge: Körperverletzung Sie dürfen Arbeiten an der Pumpe dürfen erst dann ausführen, wenn die Pumpe ausgeschaltet und vom Netz getrennt ist. - Seite 21 Wartung Die Madenschraube M3 zur Sicherung der Frontdeckel‐ schraube ist 4 mm lang und wird mit einem Inbus (1,5 mm) eingeschraubt Montieren Sie den Pumpenschlauch an Druck- und Sauglei‐ tung Öffnen Sie alle Ventile...
-
Seite 22: Fehlerbehebung
Fehlerbehebung Fehlerbehebung Problem Mögliche Ursache Lösung Erhöhte Pumpentemperatur Pumpschlauch ohne Schmier‐ Pumpschlauch schmieren mittel Erhöhte Produkttemperatur Produkttemperatur reduzieren Unzureichende oder schlechte Saugleitung auf Blockierungen Ansaugbedingungen prüfen Pumpendrehzahl zu hoch Pumpendrehzahl reduzieren Reduzierter Durchfluss oder Ventile auf Druck- und/oder Saug‐ Ventile öffnen Druck seite ganz oder teilweise geschlossen... - Seite 23 Fehlerbehebung Problem Mögliche Ursache Lösung Spannung prüfen. Anlassen erfolgt bei mindestens 10 Hz Blockierung in der Pumpe Prüfen, ob Saug- oder Druckseite blockiert ist. Blockierung besei‐ tigen...
-
Seite 24: Altteileentsorgung
Vorschriften Altteileentsorgung – Beachten Sie die zurzeit für Sie gültigen nationalen Vorschriften und Rechtsnormen Vor dem eventuellen Versand an die ProMinent GmbH, Heidel‐ berg/Deutschland, ist der Pumpschlauch zu entfernen und vor Ort zu entsorgen. Die ProMinent GmbH, Heidelberg/Deutschland, nimmt die gerei‐... -
Seite 25: Ersatzteile
Ersatzteile Ersatzteile A0511 Abb. 2: Explosionszeichnung Ersatzteile DFAa 003/008 DFAa 003 siehe Abb. 2 Pos. Bezeichnung Menge Referenz Teilenummer Aufnahme Pumpengehäuse 115.00.01 Pumpengehäuse 115.00.02 Rotor mit Welle aus Edelstahl 115.00.04 Rolle für Pumpschlauch mit 2,4 mm 115.00.05 Wandstärke / Plastik A Welle für Rolle 115.00.09 Sicherungsring für Rotor-Welle... - Seite 26 Ersatzteile DFAa 003 siehe Abb. 2 Pos. Bezeichnung Menge Referenz Teilenummer Edelstahl Druckstück Pumpschlauch 115.00.18 Leiste Frontdeckel, Edelstahl 115.00.20 Einstellschraube, Edelstahl 115.00.22 Griffstück Einstellschraube, Plastik 115.00.23 Schraubenfeder 115.00.24 Sicherungsring Einstellschraube 115.00.25 Gewindeeinsatz, Edelstahl 115.00.27 Antrieb Pumpschlauch Silikon 1037107 1037144 Pumpschlauch Norprene ®...
- Seite 27 Ersatzteile DFAa 008 siehe Abb. 2 Pos. Bezeichnung Menge Referenz Teilenummer Pumpschlauch Silikon 1037146 1037147 Pumpschlauch Norprene ® A-60-G 1037148 Pumpschlauch Norprene ® A-60-F 1037149 Pumpschlauch Solva ® Schmiermittel Pos. Bezeichnung Menge Referenz Teilenummer 0,5 kg Silikonfett 1037255 1,0 kg Silikonfett 1037256...
-
Seite 28: Technische Daten Der Dfaa
Technische Daten der DFAa Technische Daten der DFAa Fördermenge P max. Rollen/Gleit- Schlauch Feststoff Gewicht DFAa in ml/U in bar Schuhe innen max. ohne Antrieb ⌀ in mm ⌀ in mm in kg 1,66 Rollen Rollen 12.1 Technische Daten Umgebungsbedingungen Pumpe inklusive Antriebseinheit: Lagertemperatur: -10 ... -
Seite 29: Leistungskurven
Technische Daten der DFAa 12.2 Leistungskurven A0510 Abb. 3: DFAa 003 (3,2 mm) / DFAa 008 (8,0 mm) -
Seite 30: Abmessungen Dfaa 003/008
Technische Daten der DFAa 12.3 Abmessungen DFAa 003/008 A0512 Abb. 4: Abmessungen DFAa 003/008 A 180 mm E 36 mm B 200 mm G 47 mm C 36 mm H 76 mm D 95 mm „F“ in mm Antrieb Position A10/B10 A11/B11 A12/B12... -
Seite 31: Eg-Konformitätserklärung Für Maschinen
LAMENTS UND DES RATES, Anhang I, GRUNDLEGENDE SICHERHEITS- UND GESUNDHEITSSCHUTZANFORDE‐ RUNGEN, Kapitel 1.7.4.2. C. Hiermit erklären wir, ProMinent GmbH Im Schuhmachergewann 5 - 11 D - 69123 Heidelberg, dass das nachfolgend bezeichnete Produkt aufgrund seiner Konzi‐ pierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und... -
Seite 32: Index
Index Index Allgemeine Gleichbehandlung ....2 Konformitätserklärung ....31 Angewandte harmonisierte Normen . - Seite 36 ProMinent GmbH Im Schuhmachergewann 5 - 11 69123 Heidelberg Telefon: +49 6221 842-0 Telefax: +49 6221 842-215 E-Mail: info@prominent.com Internet: www.prominent.com 986233, 3, de_DE © 2015...
