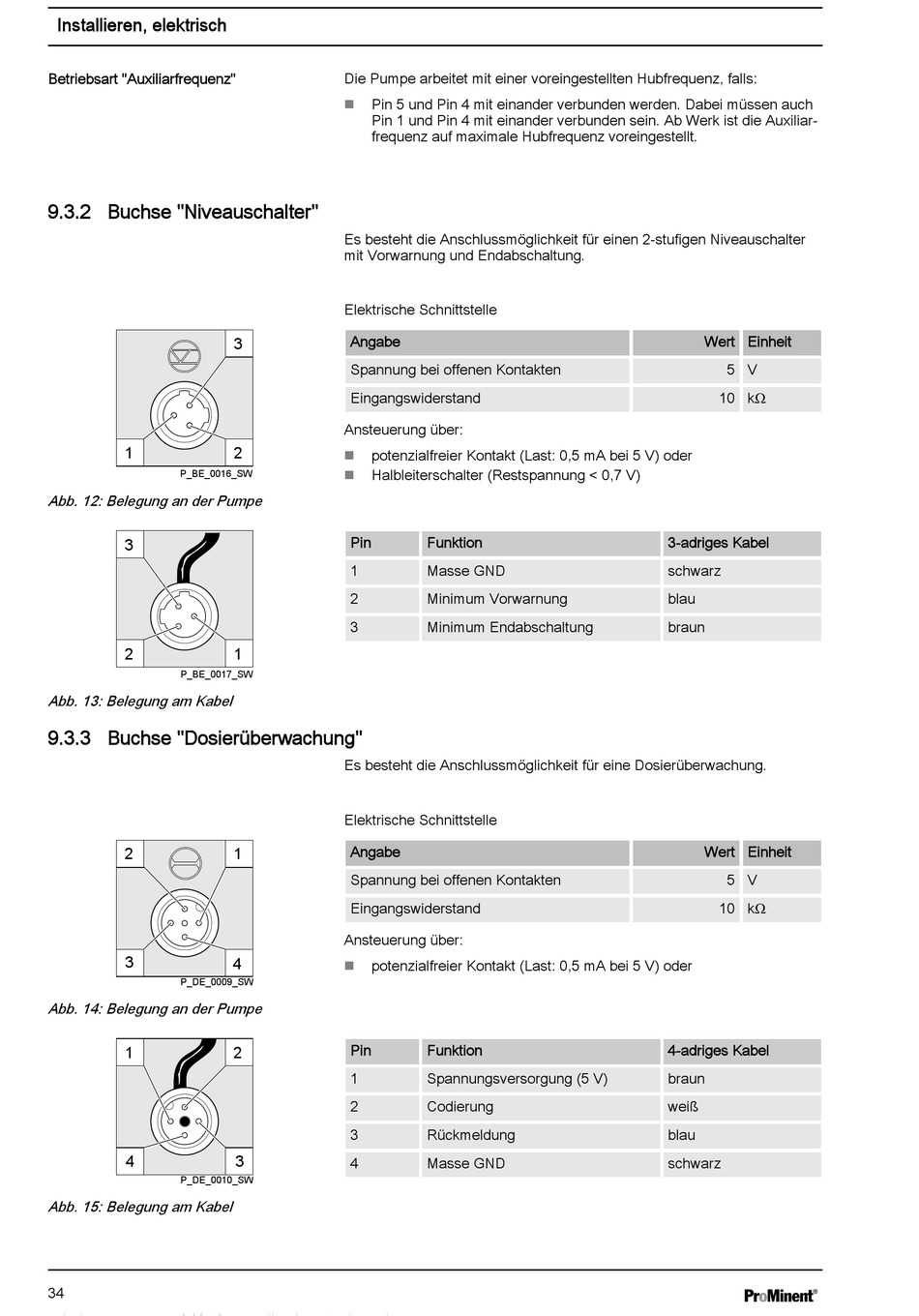

Buchse "Niveauschalter; Buchse "Dosierüberwachung - ProMinent gamma/ L Betriebsanleitung

Installieren, elektrisch
Betriebsart "Auxiliarfrequenz"

9.3.2 Buchse "Niveauschalter"

1
P_BE_0016_SW
Abb. 12: Belegung an der Pumpe
3
2
P_BE_0017_SW
Abb. 13: Belegung am Kabel
9.3.3 Buchse "Dosierüberwachung"
2
3
P_DE_0009_SW
Abb. 14: Belegung an der Pumpe
1
4
P_DE_0010_SW
Abb. 15: Belegung am Kabel
34
Die Pumpe arbeitet mit einer voreingestellten Hubfrequenz, falls:
Pin 5 und Pin 4 mit einander verbunden werden. Dabei müssen auch
n
Pin 1 und Pin 4 mit einander verbunden sein. Ab Werk ist die Auxiliar‐
frequenz auf maximale Hubfrequenz voreingestellt.
Es besteht die Anschlussmöglichkeit für einen 2-stufigen Niveauschalter
mit Vorwarnung und Endabschaltung.
Elektrische Schnittstelle
Angabe
3
Spannung bei offenen Kontakten
Eingangswiderstand
Ansteuerung über:
2
potenzialfreier Kontakt (Last: 0,5 mA bei 5 V) oder
n
Halbleiterschalter (Restspannung < 0,7 V)
n
Pin
1
2
3
1
Es besteht die Anschlussmöglichkeit für eine Dosierüberwachung.
Elektrische Schnittstelle
Angabe
1
Spannung bei offenen Kontakten
Eingangswiderstand
Ansteuerung über:
4
potenzialfreier Kontakt (Last: 0,5 mA bei 5 V) oder
n
Pin
2
1
2
3
3 4
Funktion
Masse GND
Minimum Vorwarnung
Minimum Endabschaltung
Funktion
Spannungsversorgung (5 V)
Codierung
Rückmeldung
Masse GND
Wert Einheit
5 V
10 kΩ
3-adriges Kabel
schwarz
blau
braun
Wert Einheit
5 V
10 kΩ
4-adriges Kabel
braun
weiß
blau
schwarz
