Ausgang "Stromausgang Plus Relais" (Identcode "8") - ProMinent DULCO flex Control - DFYa Betriebsanleitung

Installieren, elektrisch
Identcode "3"
4
1
3
2

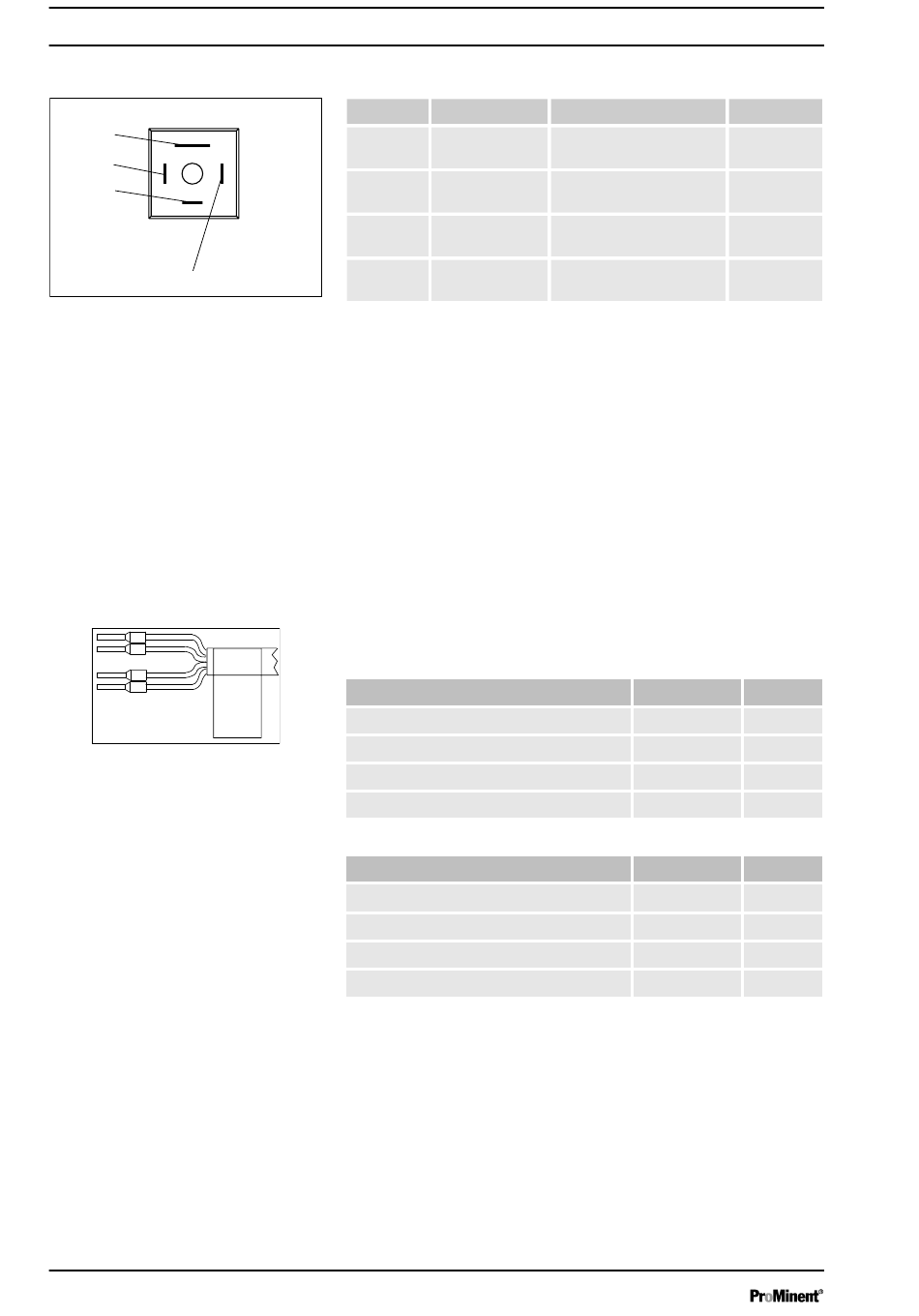

Abb. 20: Belegung an der Pumpe
9.3.4.4

Ausgang "Stromausgang plus Relais" (Identcode "8")

P_SI_0044
Abb. 21: Belegung am Kabel
42
Zu Pin VDE-Kabel
1 gelb
4 grün
3 weiß
2 braun
P_G_0073_SW
Es kann ein Relais kombiniert mit einem Stromausgang optional bestellt
werden. Das Relais schaltet entweder als Störmelderelais bei Störmel‐
dungen der Pumpe und bei Warnmeldungen „Niveaumangel 1. Stufe" und
der Störmeldung „Niveaumangel 2. Stufe" oder wird als Taktgeberrelais
benutzt.
Das Verhalten ist ab Werk programmiert. Wird eine andere Schaltfunktion
gewünscht, kann die Pumpe im Menü
Für den Stromausgang kann im Menü
ausgewählt werden, die signalisiert werden soll.
Der Stromausgang plus Relais ist nachrüstbar und nach Stecken der Pla‐
tine funktionsfähig.
Elektrische Schnittstelle
für Stromausgang
Angabe
Leerlaufspannung:
Strombereich:
Ripple, max.:
Bürde, max.:
für Halbleiterschalter ("Relais"):
Angabe
Restspannung max. bei I
Strom, max.
Spannung, max.
Taktgeber Impulsdauer, ca.
Kontakt
NO (normally open)
C (common)
NO (normally open)
C (common)
„Relais" umprogrammiert werden.
„ANALOGAUSGANG" die Größe
= 1 µA
off max
Relais
Störmeldere‐
lais
Störmeldere‐
lais
Taktgeberre‐
lais
Taktgeberre‐
lais
Wert Einheit
8 V
4 ... 20 mA
80 μA ss
250 Ω
Wert Einheit
0,4 V
100 mA
24 VDC
100 ms
