5 Geräteübersicht und Steuerelemente
5.1 Geräteübersicht
2
1

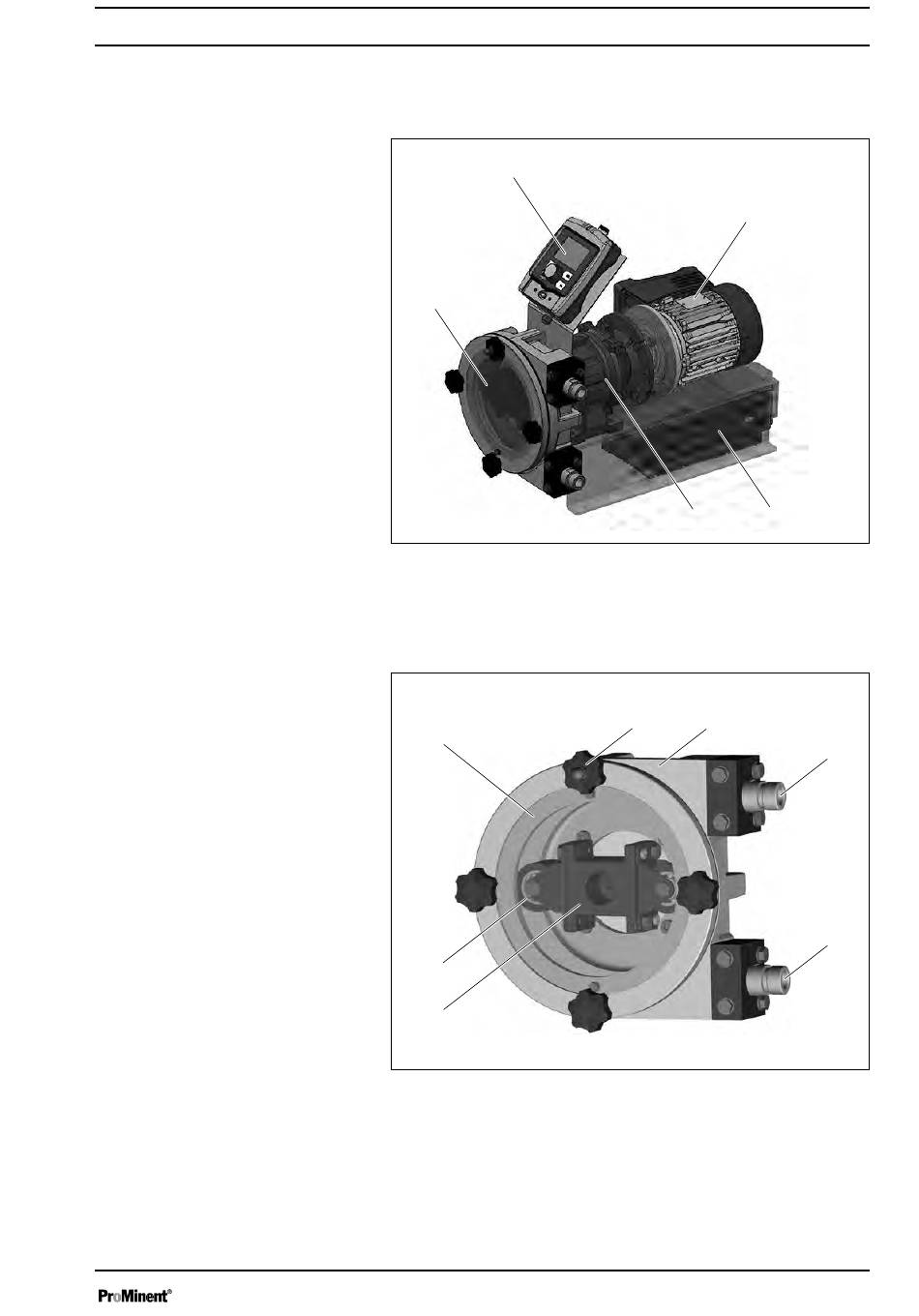

Abb. 2: Geräteübersicht DFYa, gesamt
1 Fördereinheit
2 HMI
3 Motor
4 Steuereinheit (im Pumpenfuß)
5 Getriebe
1
7
6
Abb. 3: Fördereinheit DFYa
1 Frontdeckel (transparent)
2 Sternschraube
3 Dosierkopf
4 Druckanschluss (Identcode-abhängig)
5 Sauganschluss (Identcode-abhängig)
6 Rotor
7 Rolle
ohne Abb. Schlauchbruch-Sensor
Geräteübersicht und Steuerelemente
5
2
3
3
4
B1171
4
5
B1173
