Maßblätter
Abb. 33: Maße in mm

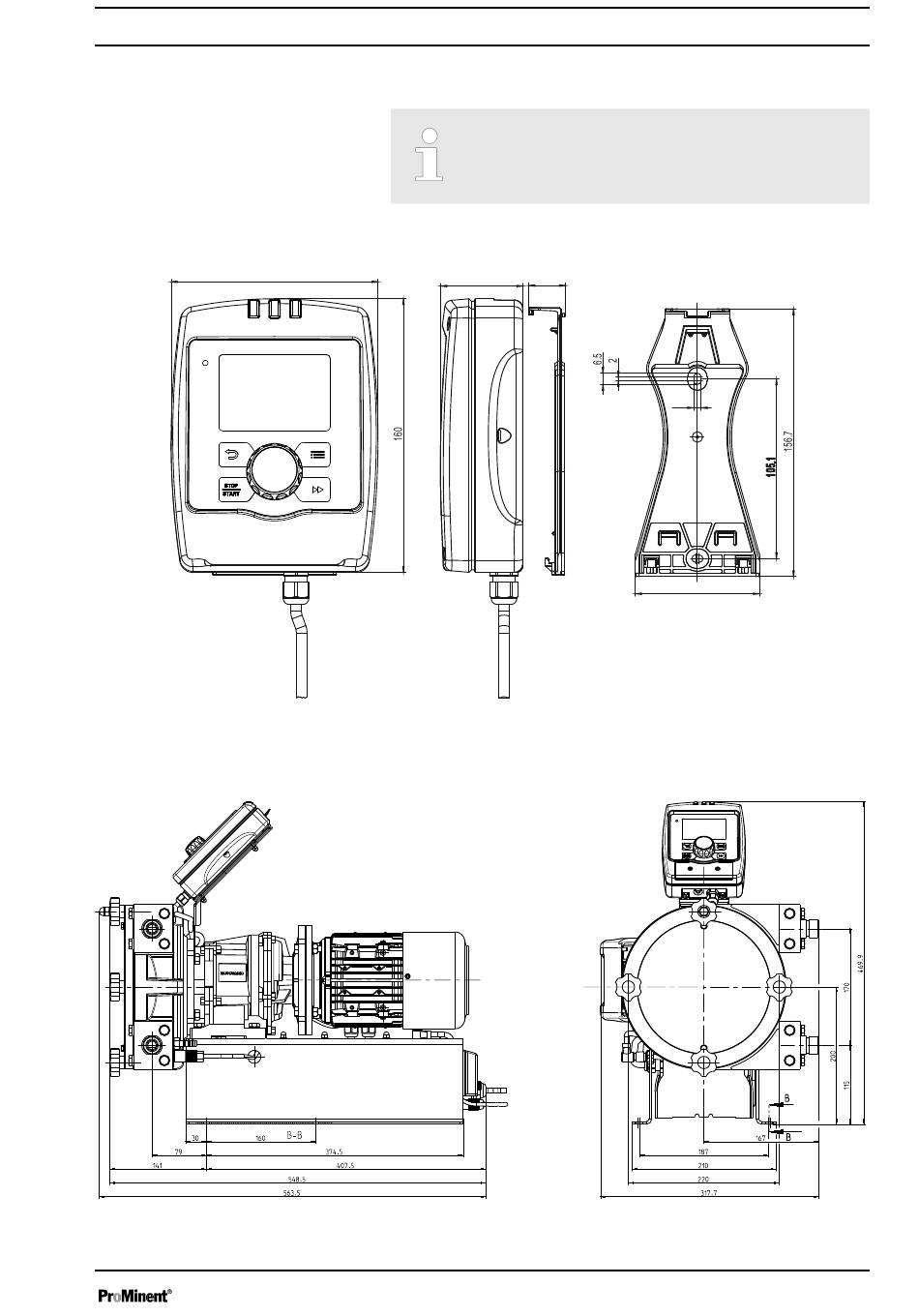

Maßblatt DULCO flex Control - DFYa
Abb. 34: Darstellung nicht streng verbindlich
HMI und Wandhalterung
121
Die Maße von Maßblatt und Pumpe vergleichen.
–
Die Maßangaben sind in mm.
–
48
21.5
Maßblätter
4.5 4.5
72.5
P_SI_0192_SW
B1172
