5.2.1 Steuerelemente, Beschreibung

Bezeichner und Fehleranzeigen auf dem
LCD-Schirm
5 Buchse "Schlauchbruch" (DFM-Eingang)
6 Buchse "Niveauschalter"
Ä Kapitel 6.6 „LED-Anzeigen" auf Seite 25 ) und Status-
7 LEDs (wie
LED CAN-Bus (extern)
Machen Sie sich mit Hilfe der Übersichten mit den
Tasten und den anderen Steuerelementen der Pumpe
vertraut!
AUX
1
2
3

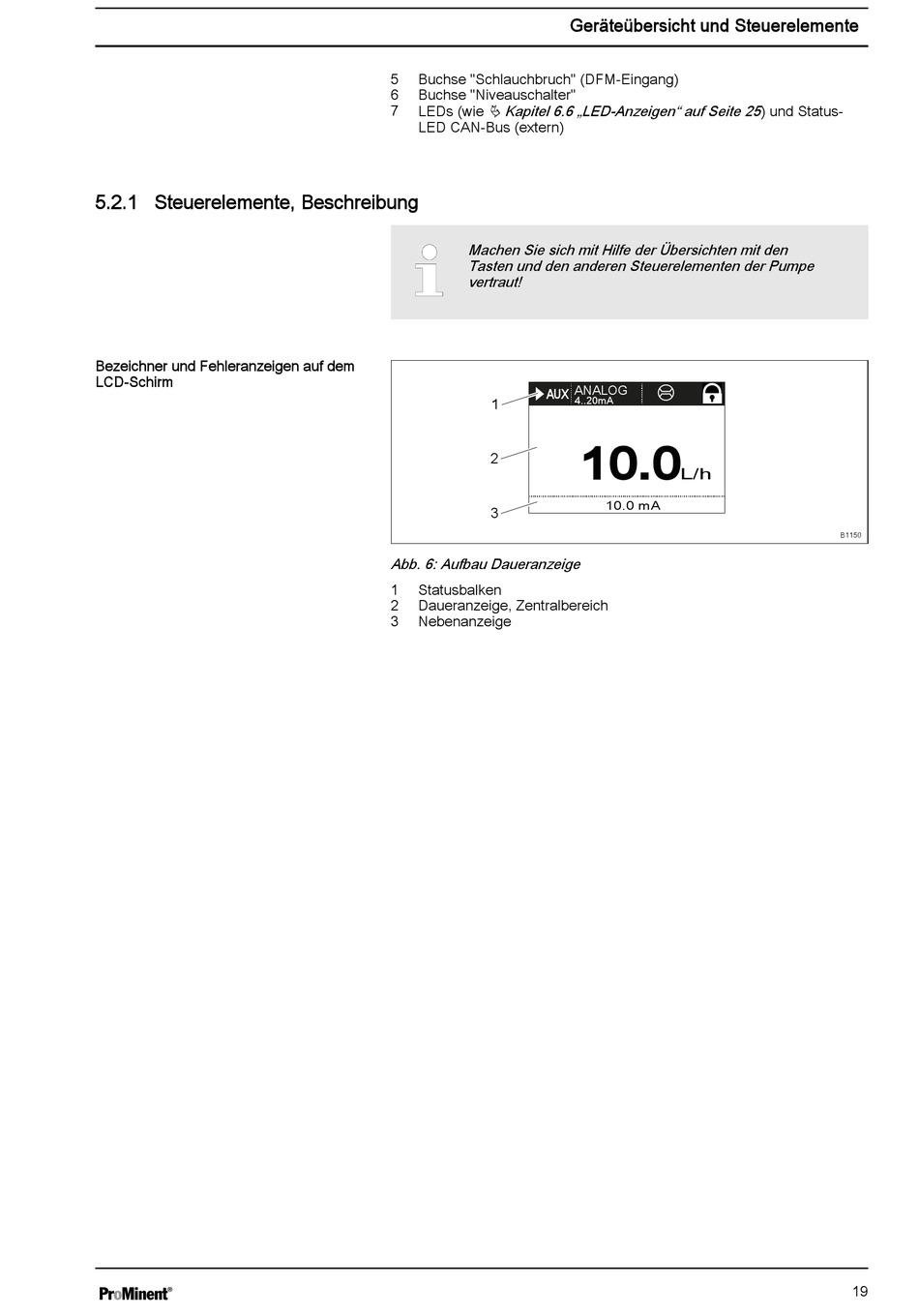

Abb. 6: Aufbau Daueranzeige
1 Statusbalken
2 Daueranzeige, Zentralbereich
3 Nebenanzeige
Geräteübersicht und Steuerelemente
ANALOG
4..20mA
10.0
L/h
10.0 mA
B1150
